Beschreibung

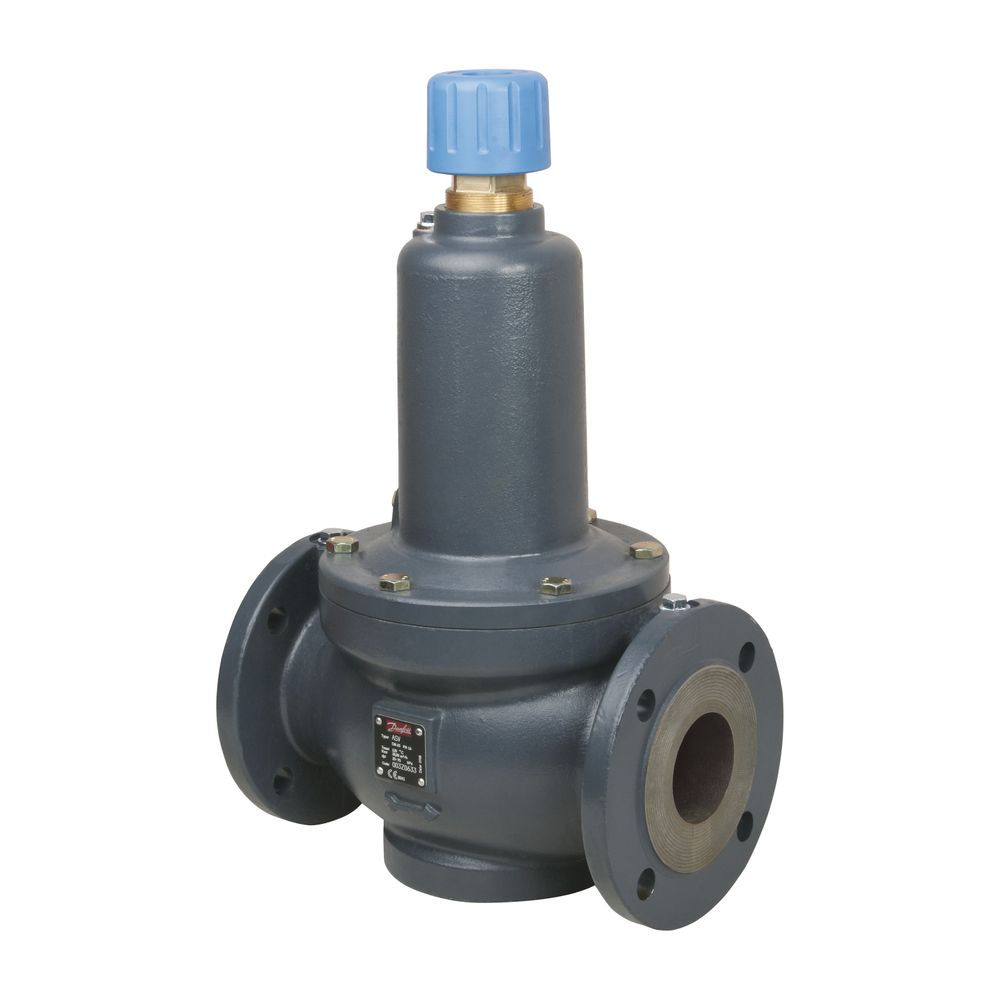

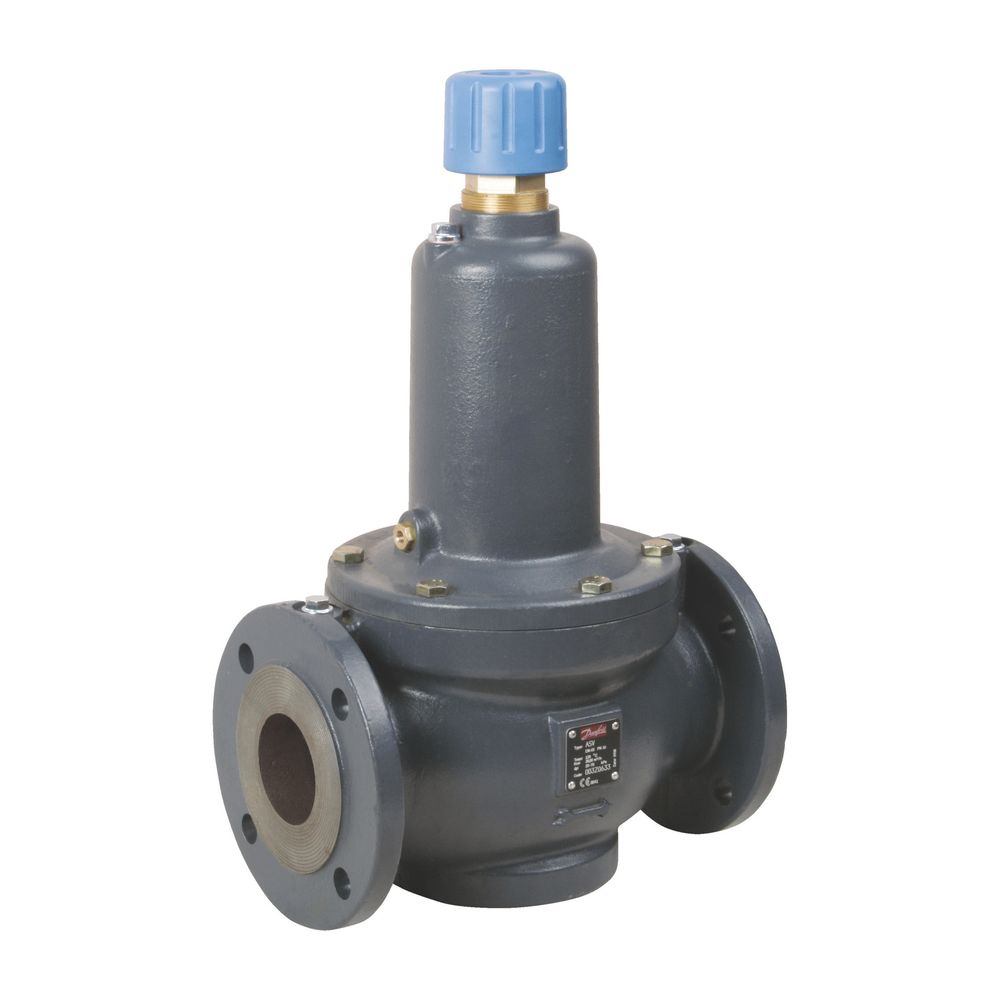

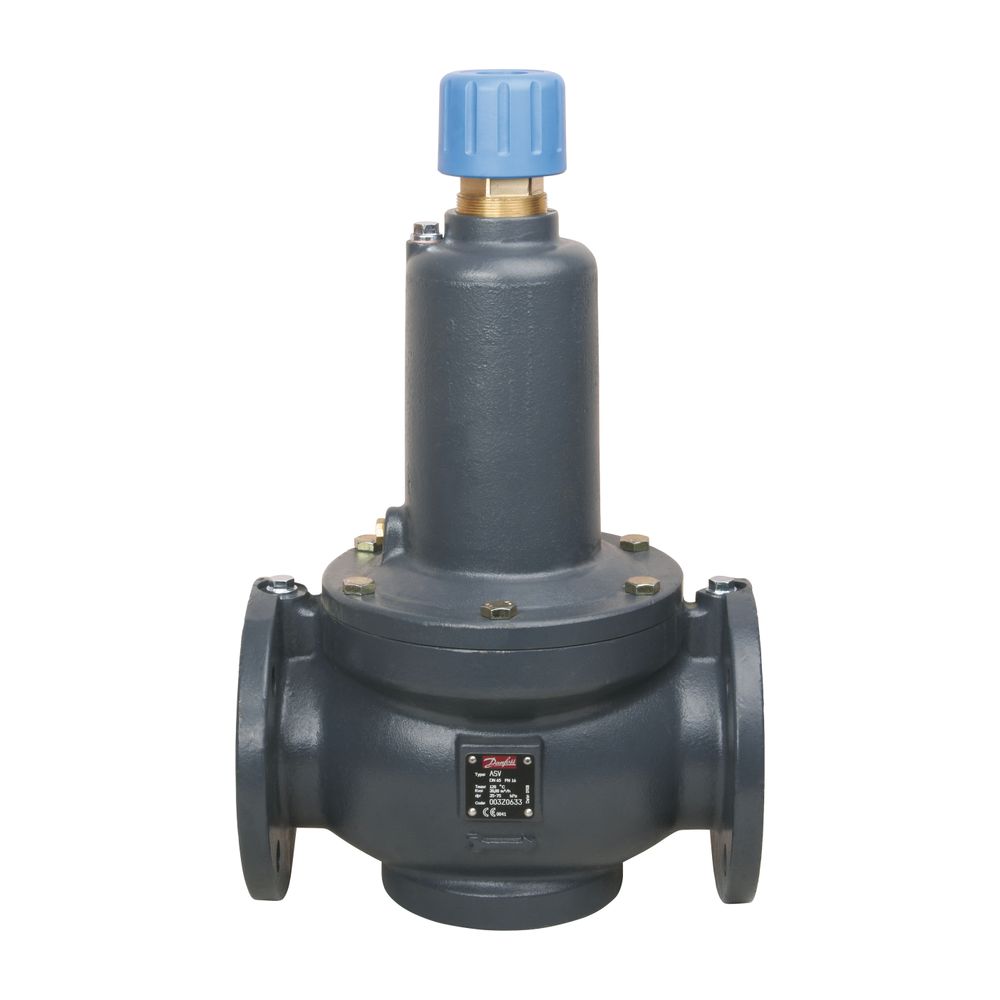

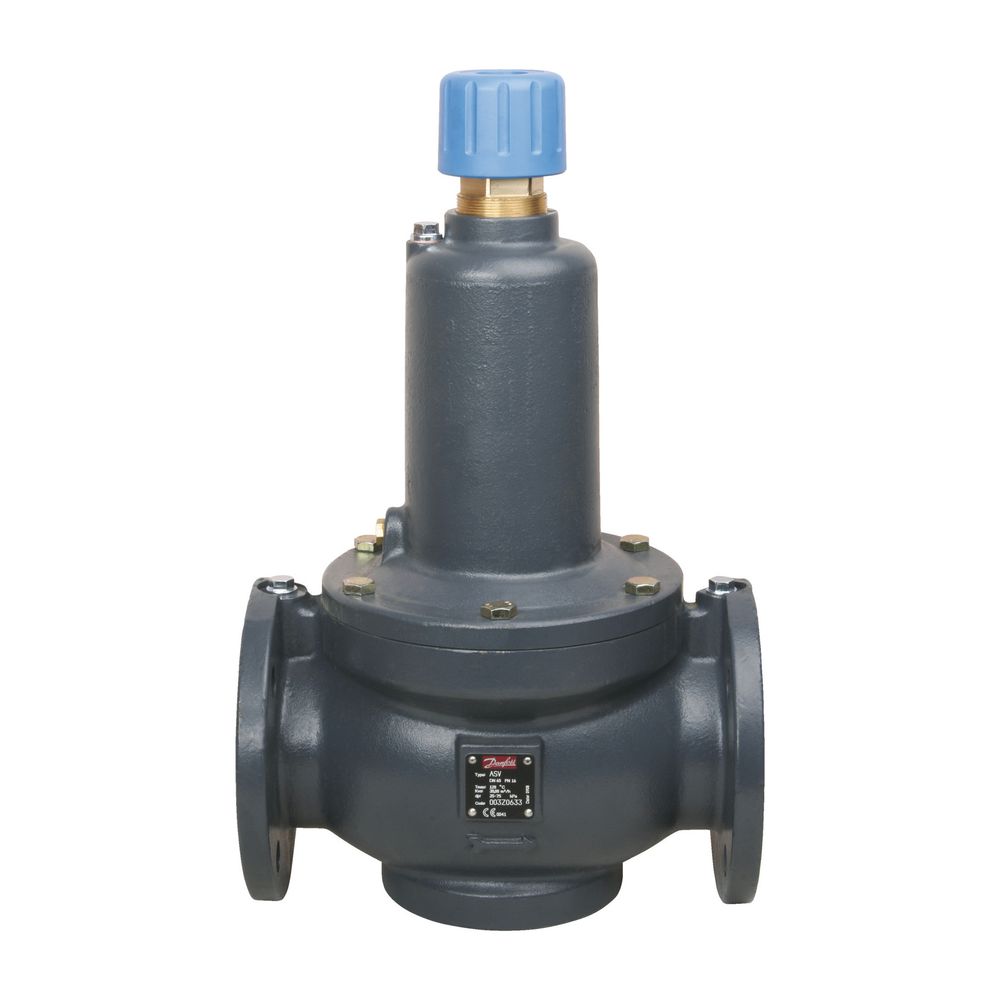

Danfoss Strangdifferenzdruckregler ASV-PV 65, Flansch, Sollwert 0,6-1,0 bar
Der Danfoss Strangdifferenzdruckregler ASV-PV 65 ist ein Regler mit Flanschanschluss, der ohne Fremdenergie einen einstellbaren Differenzdrucksollwert von 0,6 bis 1,0 bar sicherstellt. Dieses Ventil aus Gusseisen ist für den Einbau im Rücklauf konzipiert und verfügt über eine integrierte Absperrung mit blauem Handrad.
Wie funktioniert der Danfoss Strangdifferenzdruckregler ASV-PV 65?
Der ASV-PV 65 regelt den Differenzdruck automatisch, indem er bei Überschreitung des eingestellten Sollwertes das Ventil schließt. Dies sorgt für eine stabile Druckdifferenz im System und verhindert Druckschwankungen, die den hydraulischen Abgleich beeinträchtigen könnten. Der Regler arbeitet dabei ohne externe Energiezufuhr.
Welche Konstruktionsmerkmale zeichnen den Regler aus?
Das Gehäuse des Danfoss ASV-PV 65 besteht aus widerstandsfähigem Gusseisen EN-GJL250 (GG25). Zum Lieferumfang gehören eine 1,5 Meter lange Impulsleitung mit einem Anschluss von Rp 1/16 sowie ein passender Anschlussnippel für MSF-F2. Eine integrierte Absperrung, erkennbar am blauen Handrad, ermöglicht eine einfache Wartung und Inbetriebnahme. Der Einbau dieses Reglers ist ausschließlich im Rücklauf der Anlage vorgesehen.
Welche technischen Spezifikationen sind relevant?
Der Strangdifferenzdruckregler ist für eine Druckstufe von PN 16 ausgelegt und kann Medientemperaturen von bis zu 120 °C verarbeiten. Der maximale Differenzdruck beträgt 2,5 bar, während der Regelbereich zwischen 0,6 und 1,0 bar liegt. Der Anschluss erfolgt über Flansche gemäß DIN EN 1092-2. Der KVS-Wert des Reglers beträgt 48 m3/h. Die Bauhöhe des Ventils beträgt 365 und der maximale Druckunterschied bei 20 °C liegt bei 400.
Technische Daten
- Regelbereich Differenzdruck: 0,6-1,0 bar
- Anschluss: Flansch DIN EN 1092-2
- KVS-Wert: 48 m3/h
- Werkstoff Gehäuse: Gusseisen EN-GJL250 (GG25)
- Druckstufe: PN 16
- Max. Wassertemperatur: 120 °C
- Max. Differenzdruck: 2,5 bar
- Bauhöhe: 365
- Max. Druckunterschied bei 20 °C: 400
- Länge Impulsleitung: 1,5 m
Der Danfoss Strangdifferenzdruckregler ASV-PV 65 bietet eine zuverlässige und energieunabhängige Lösung zur Differenzdruckregelung in Heizungs- und Kühlsystemen. Mit einem Regelbereich von 0,6 bis 1,0 bar, einem KVS-Wert von 48 m3/h und einer maximalen Wassertemperatur von 120 °C ist er eine langlebige Komponente für den Rücklauf.
Lieferumfang
- 1x Danfoss Strangdifferenzdruckregler ASV-PV 65
- 1x Impulsleitung 1,5m (Anschluss Rp 1/16)
- 1x Anschlussnippel für MSF-F2
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Automatischer Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | ASV-PV 3G |
| Hersteller-Artikelnummer | 003Z0643 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-003Z0643 |
| Bauhöhe | 365 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421558508 |
| Gewicht | 41,5 kg |
| Kvs-Wert | 48 |
| Max Druckunterschied bei 20 °C | 400 |
| Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Werkstoff des Gehäuses | Gusseisen |
| WEEE-Nr. | 66490570 |
