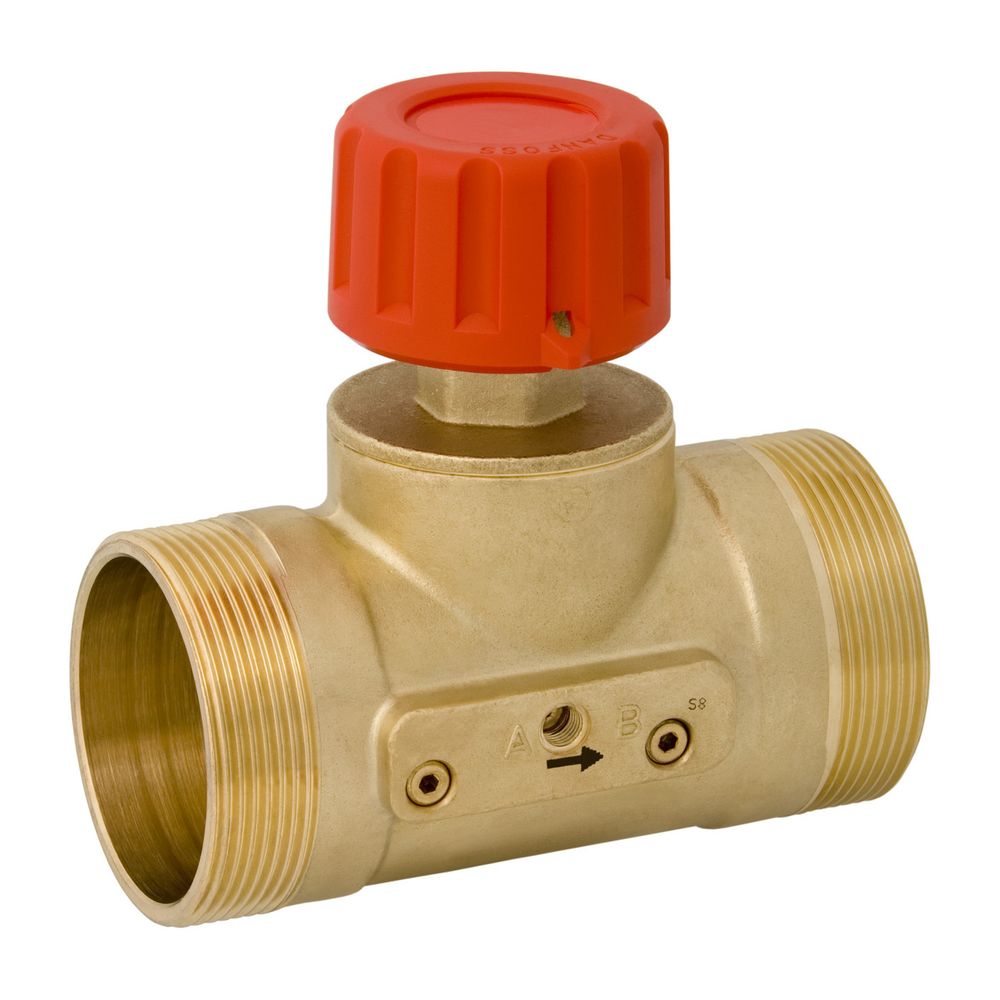

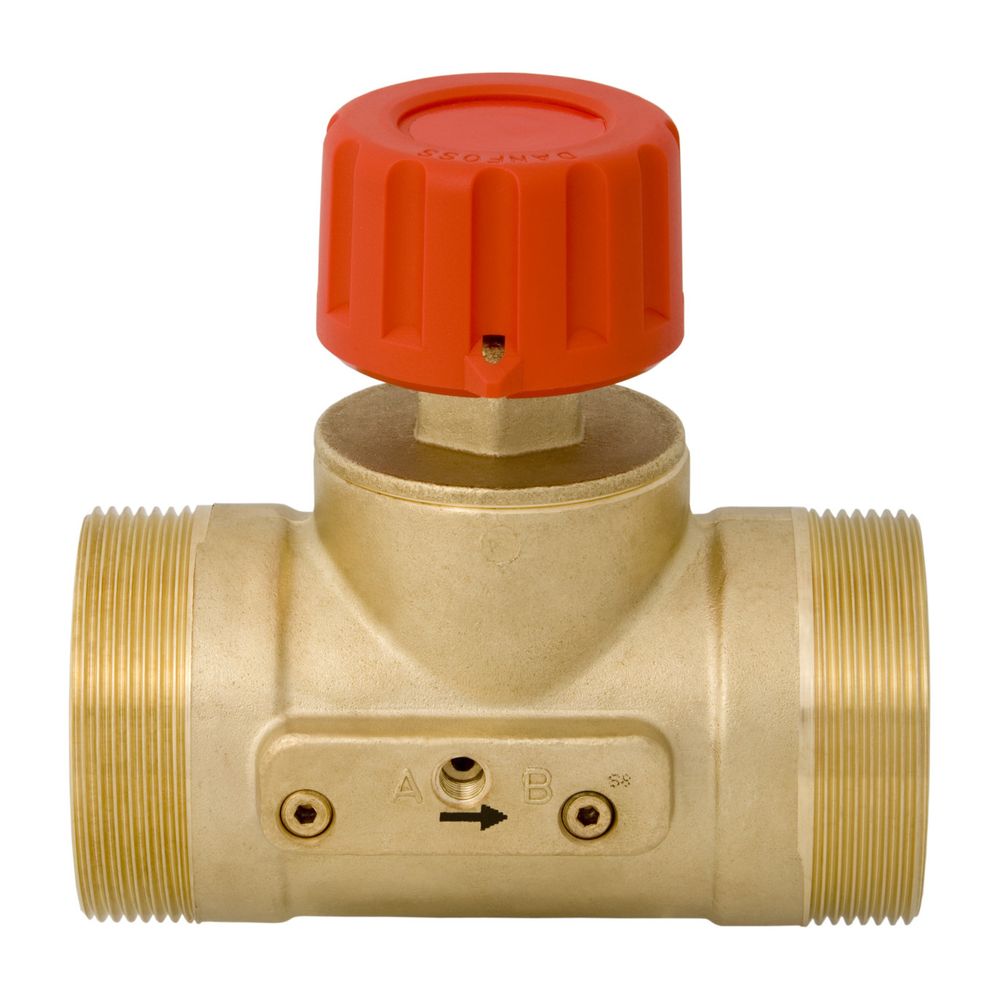

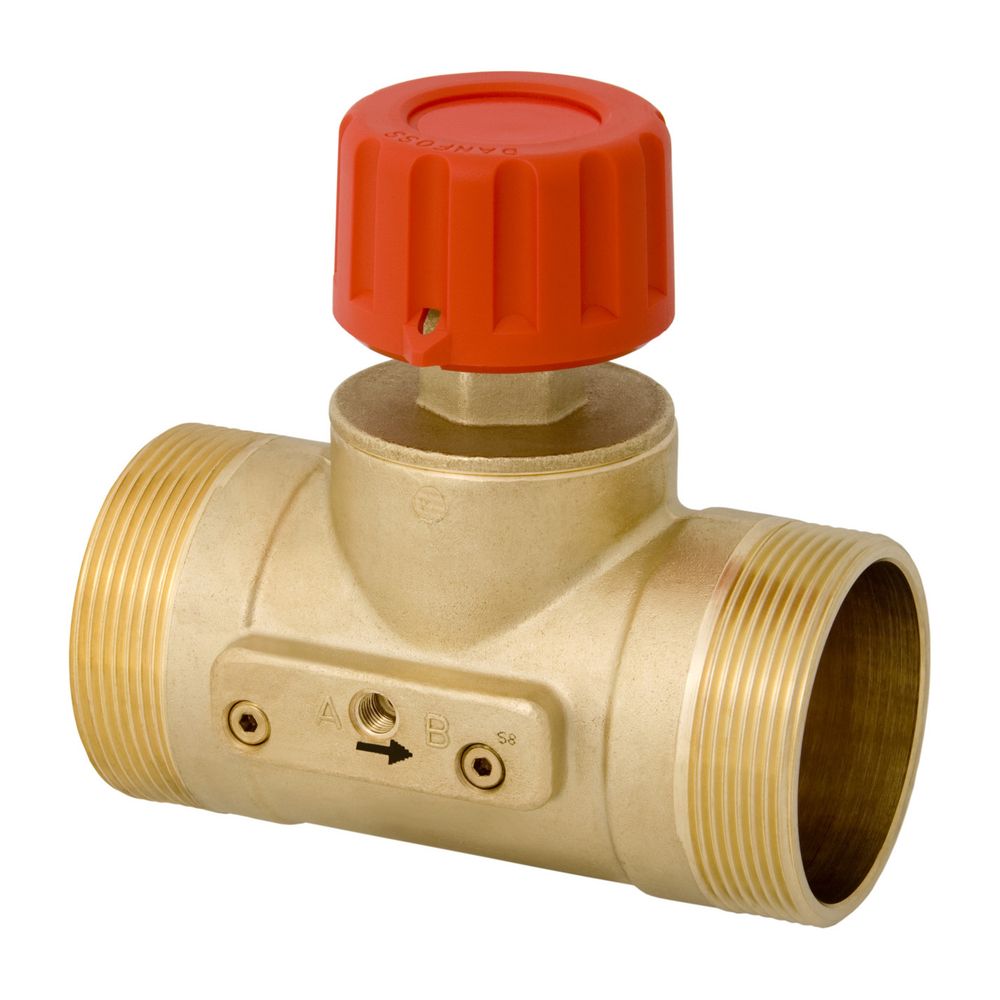

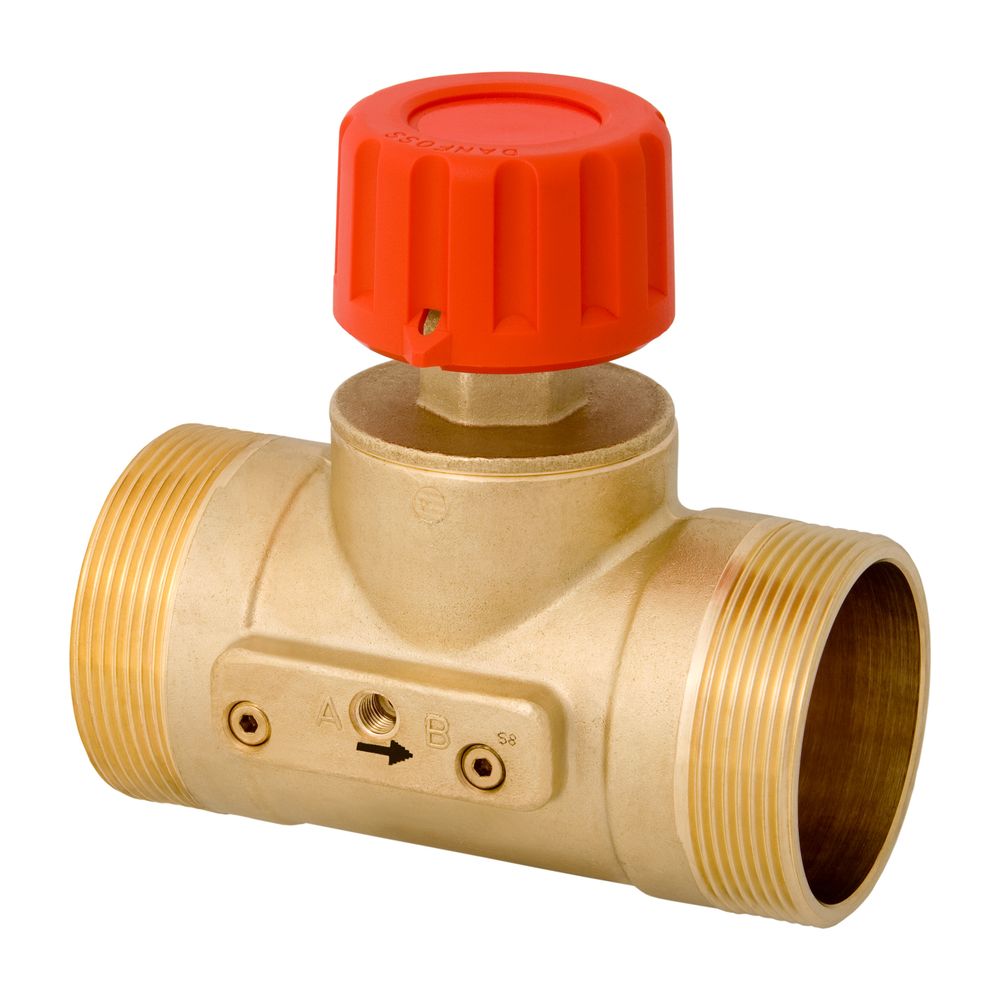

Danfoss Strangabsperr- und Messventil ASV-M ASV-M 40, G 1 3/4" AG

Das Danfoss Strangabsperr- und Messventil ASV-M 40, mit einem Anschluss von G 1 3/4" Außengewinde, ist ein automatisches Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Es ermöglicht die Strangabsperrung und Durchflussmessung und ist für den Einbau im Vorlauf vorgesehen. Das Ventil trägt dazu bei, den Temperaturkomfort zu verbessern, Fließgeräusche zu reduzieren und Energiekosten zu senken.

Wie optimiert das Danfoss ASV-M Ventil den hydraulischen Abgleich?

Das Danfoss Strangabsperr- und Messventil ASV-M ist ein zentraler Bestandteil des Danfoss Zweirohrsystems und dient dem automatischen hydraulischen Abgleich. Es begegnet der Herausforderung schwankender Differenzdrücke in Heizungssystemen, die oft zu unzureichendem Temperaturkomfort, störenden Fließgeräuschen und erhöhten Energiekosten führen. Durch die kontinuierliche Sicherstellung eines optimalen Differenzdrucks für Regelventile und des korrekten Volumenstroms in den einzelnen Strängen, sowohl bei Voll- als auch bei Teillast, wird ein stabiler hydraulischer Abgleich im System sichergestellt. Dies entspricht den Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast in Heizungssystemen. Das Ventil ist zudem für Kälteanwendungen wie Fancoil-Systeme und Deckenkühlkonvektoren mit variablem Volumenstrom geeignet.

Welche Vorteile bietet der Einsatz des ASV-M Ventils?

Eine installierte ASV-Kombination erhöht die Zuverlässigkeit des Systems und minimiert Störungen wie Fließgeräusche sowie eine ungleichmäßige Versorgung von Heizkörpern. Dies führt zu weniger Beschwerden und einem gesteigerten Komfort durch stabilere Druckverhältnisse an den Heizkörper- oder Fußbodenheizungsregelventilen, was eine präzisere Raumtemperaturregelung ermöglicht. Die präzisen Raumtemperaturen tragen zu einer hohen Energieeffizienz bei, indem sie eine Überhitzung von Räumen verhindern und die Rücklauftemperatur des Wassers senken. Dies optimiert die Effizienz von Brennwertkesseln und Fernwärmesystemen. Die ASV-Ventile vereinfachen zudem die Inbetriebnahme und Wartung, da sie das Rohrleitungssystem in druckunabhängige Zonen unterteilen und komplexe Berechnungen überflüssig machen. Die verbesserte Einstellskala kann ohne Innensechskantschlüssel bedient werden, und eine neue Spülfunktion spart Zeit bei der Rohrnetzspülung.

Wie ist das ASV-M Ventil konstruiert und bedienbar?

Das Danfoss Strangabsperr- und Messventil ASV-M ist für die Kombination mit einem Strangdifferenzdruckregler konzipiert und für den Anschluss der Impulsleitung von ASV-P/PV vorbereitet. Es bietet die Möglichkeit der Strangabsperrung mittels eines roten Handrads und der Durchflussmessung. Das Gehäuse des Ventils besteht aus robustem Messing und ist für eine Druckstufe von PN 16 ausgelegt. Es ist ausschließlich für Flüssigkeiten geeignet. Die maximale Wassertemperatur beträgt 120 °C und der maximale Differenzdruck 1,5 bar. Der Anschluss erfolgt über ein G 1 3/4 A Außengewinde. Eine graue Isolierschale für Temperaturen bis 80 °C ist im Lieferumfang enthalten. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Anschluss: G 1 3/4 A Außengewinde
• KVS-Wert: 10 m³/h
• Druckstufe: PN 16
• Max. Wassertemperatur: 120 °C
• Max. Differenzdruck: 1,5 bar
• Werkstoff Gehäuse: Messing
• Geeignet für: Flüssigkeiten
• Einbau: Vorlauf

Das Danfoss Strangabsperr- und Messventil ASV-M 40 ist eine effiziente und zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Es sorgt für stabile Druckverhältnisse, optimiert den Volumenstrom und trägt maßgeblich zur Reduzierung von Energiekosten und zur Steigerung des Komforts bei. Mit einem KVS-Wert von 10 m³/h, einer Druckstufe von PN 16 und einer maximalen Wassertemperatur von 120 °C ist dieses Ventil eine robuste Komponente für moderne Anlagen.

Lieferumfang

• 1x Danfoss Strangabsperr- und Messventil ASV-M 40
• 1x Graue Isolierschale
