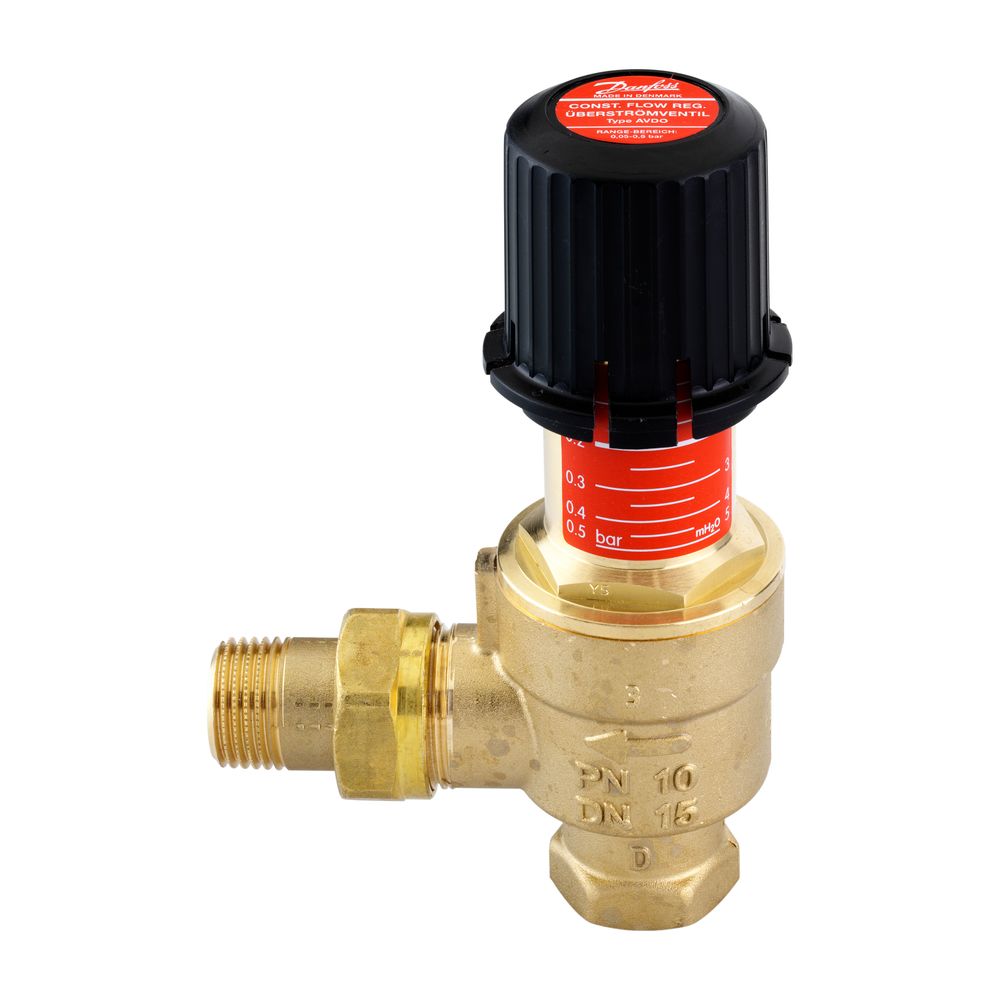

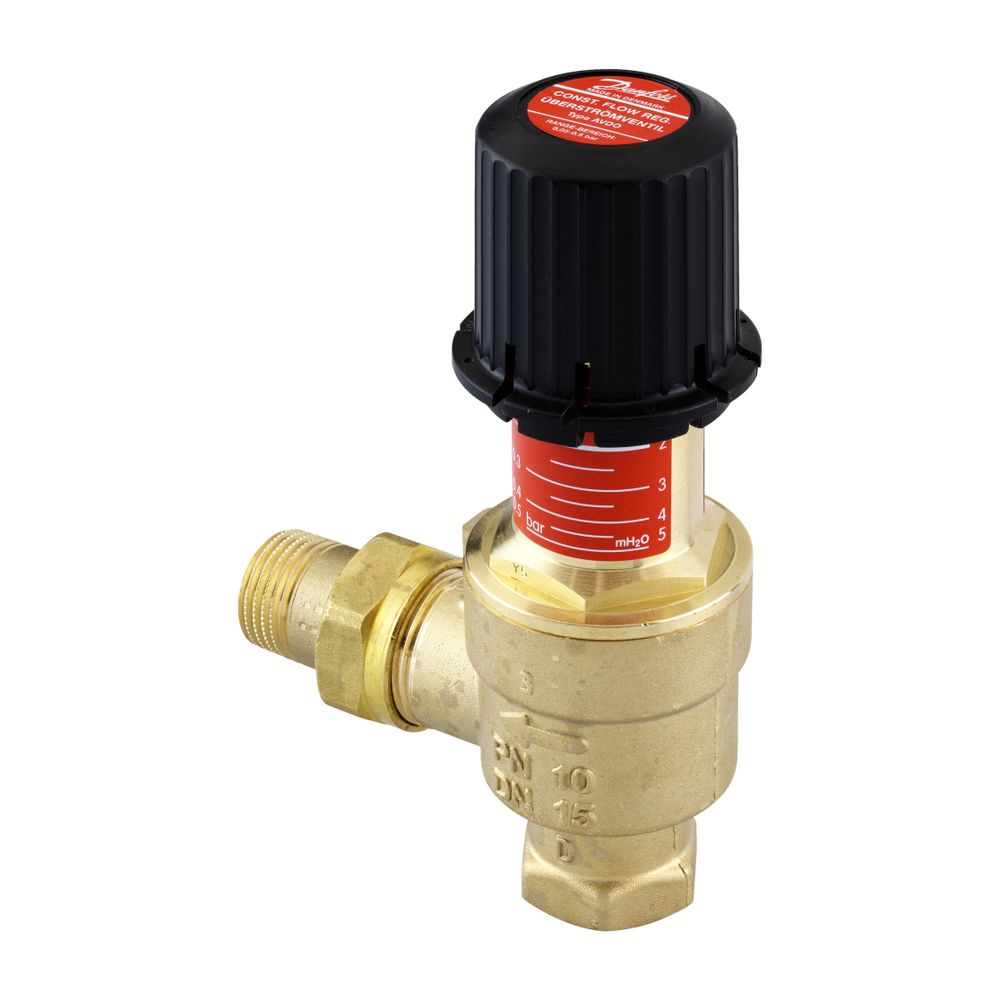

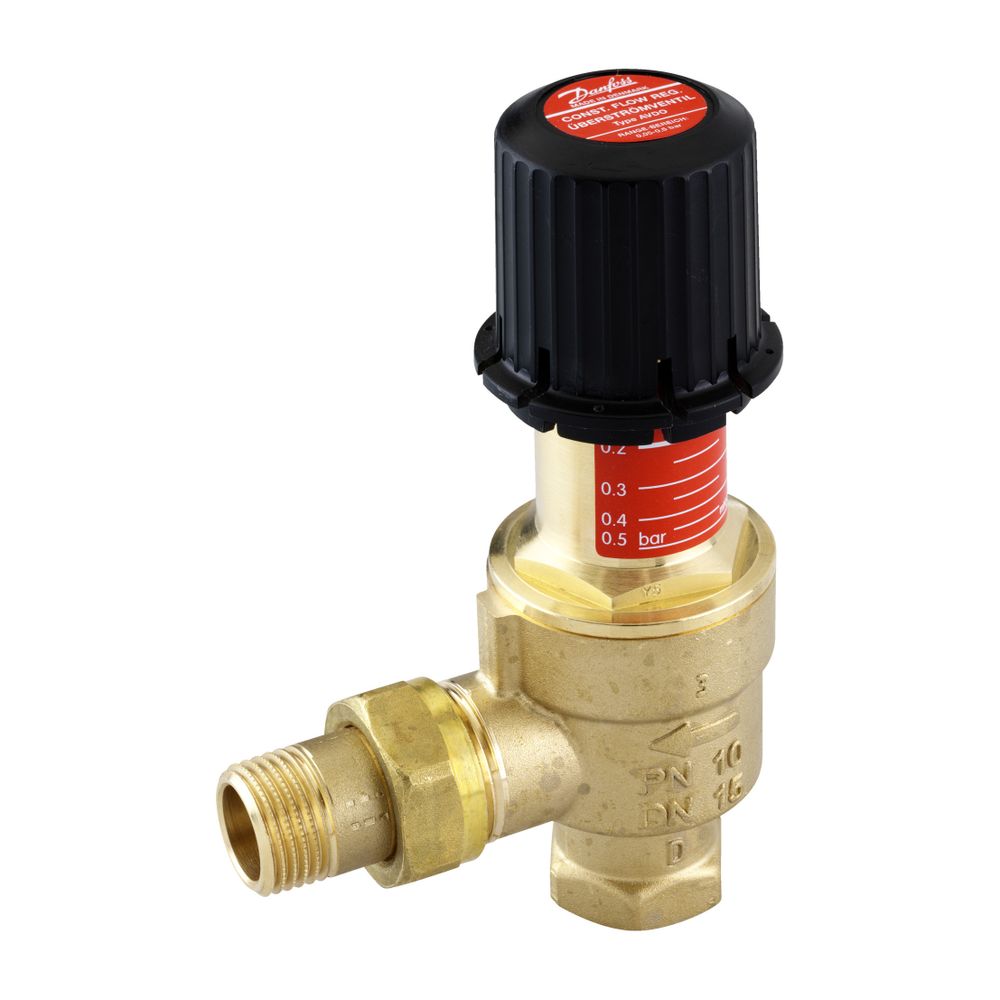

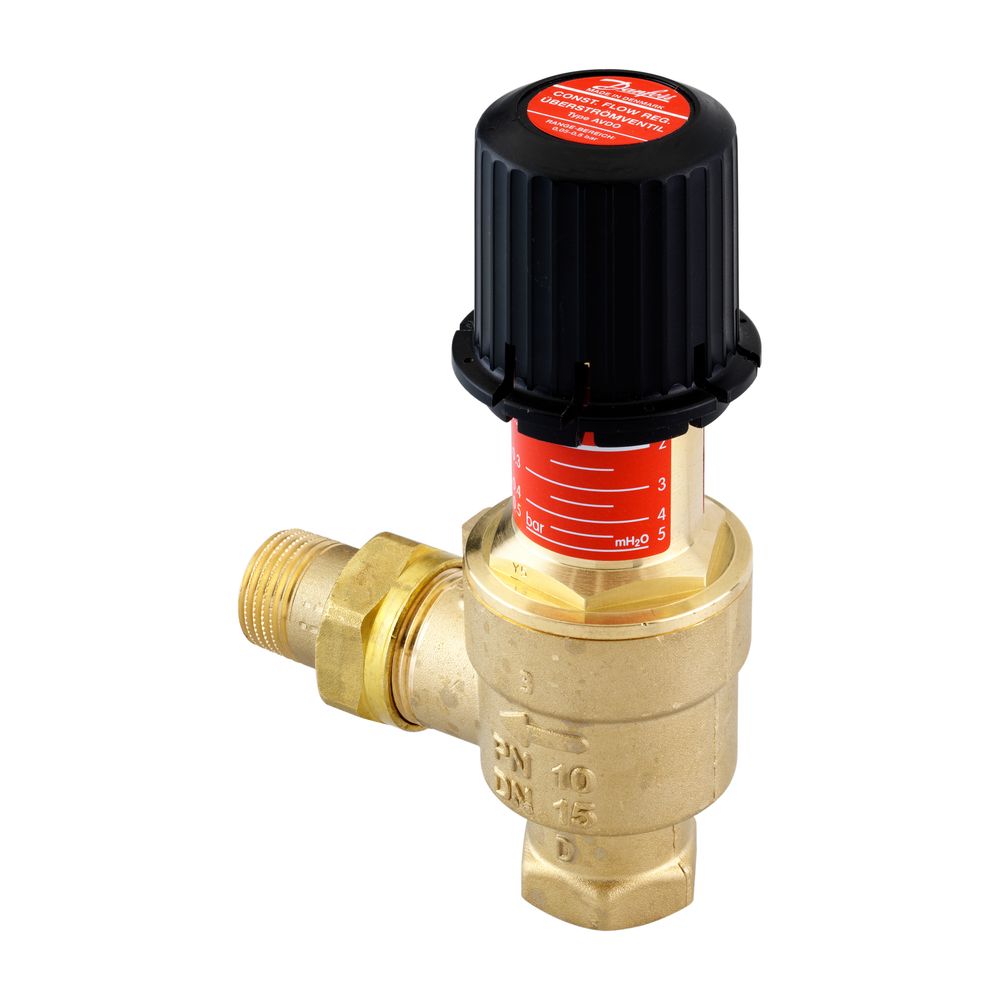

Danfoss Überströmventil AVDO, DN 15, Rp 1/2", Eckausführung, mit Innen-Muffengewinde und Nippel, 003L6003

Das Danfoss Überströmventil AVDO 15 ist ein selbsttätiger Regler in Eckausführung für Heizungsanlagen, insbesondere für Kessel mit geringem Wasserinhalt. Es sichert einen Mindestwasserdurchfluss im Kessel oder regelt den Differenzdruck in der Anlage. Mit einem Anschluss von Rp 1/2 (Innen-Muffengewinde/Nippel) und einer Bemessung für Nenndruck PN 10 ist es eine zuverlässige Komponente für die Heizungstechnik.

Welche Funktion erfüllt das Danfoss AVDO 15?

Das Danfoss Überströmventil AVDO 15 dient als selbsttätiger Differenzdruckregler, der ohne externe Energieversorgung arbeitet. Es ist als federbelastetes Ventil konzipiert, das bei steigendem Druck öffnet. Dies ermöglicht die Einhaltung eines einstellbaren maximalen Differenzdruckes in der Anlage und sichert gleichzeitig einen konstanten Mindestwasserdurchfluss im Kessel.

Welche technischen Merkmale zeichnen das Ventil aus?

Das AVDO 15 zeichnet sich durch seine robuste Bauweise aus einem entzingungsbeständigen Messing (DZR) Ventilgehäuse aus. Es arbeitet ohne Impulsleitungen und ist für einen Nenndruck von PN 10 ausgelegt. Der Einstellbereich des Ventils liegt zwischen 0,05 und 0,5 bar, und es kann bei einer maximalen Temperatur von 120 °C eingesetzt werden. Die maximale empfohlene Wassermenge beträgt 2 m³/h.

Wie erfolgt der Anschluss des Überströmventils?

Das Danfoss Überströmventil AVDO 15 ist in einer Eckausführung erhältlich und verfügt über einen Rp 1/2 Anschluss als Innen-Muffengewinde/Nippel. Die Montage erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge, was die Installation vereinfacht.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: Rp 1/2
• Ausführung: Eck
• Nenndruck: PN 10
• Einstellbereich: 0,05 - 0,5 bar
• Maximale Temperatur: 120 °C
• Max. empfohlene Wassermenge: 2 m³/h
• Werkstoff Ventilgehäuse: Messing, entzinkungsbeständig (DZR)
• Bauhöhe: 63

Das Danfoss Überströmventil AVDO 15 bietet eine effektive Lösung zur Regelung des Differenzdrucks und zur Sicherstellung des Mindestwasserdurchflusses in Heizungsanlagen. Mit seiner robusten Messingkonstruktion, dem Einstellbereich von 0,05 bis 0,5 bar und der Eignung für Temperaturen bis 120 °C ist es eine langlebige und wartungsarme Komponente für eine stabile Anlagenfunktion.
