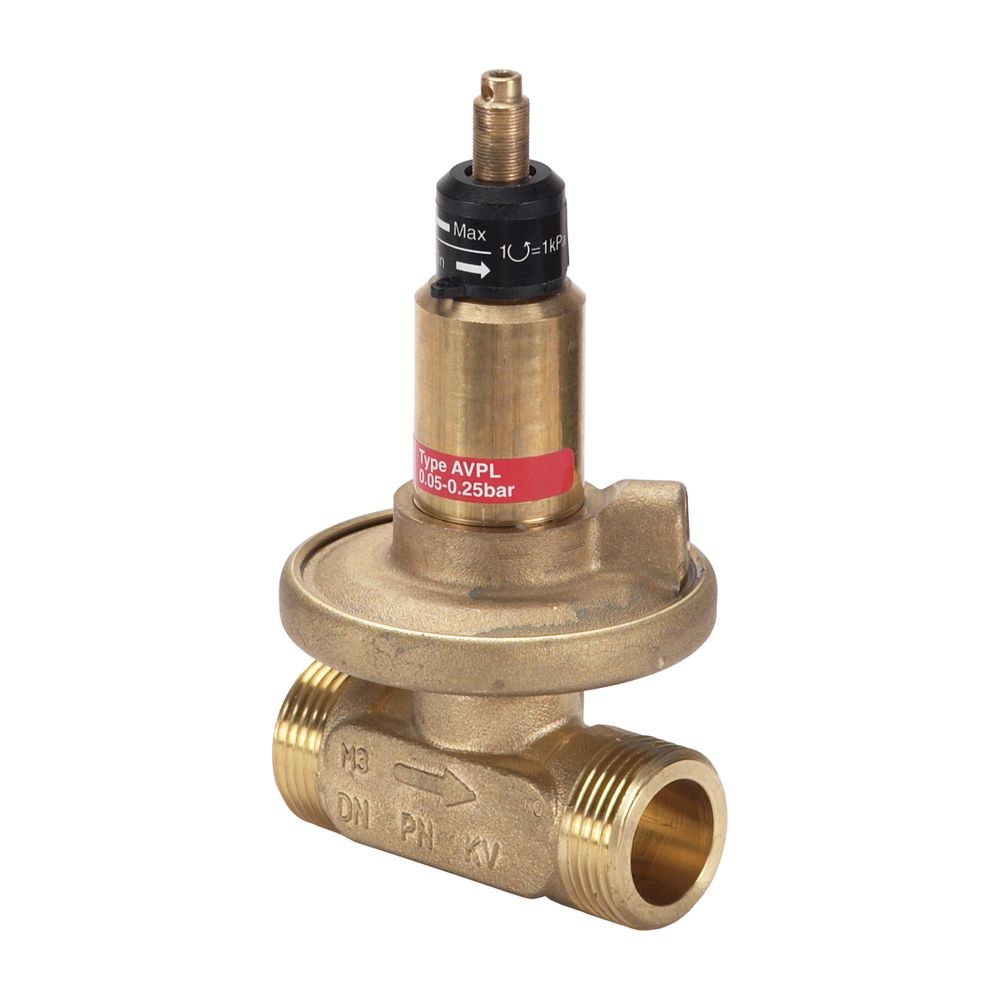

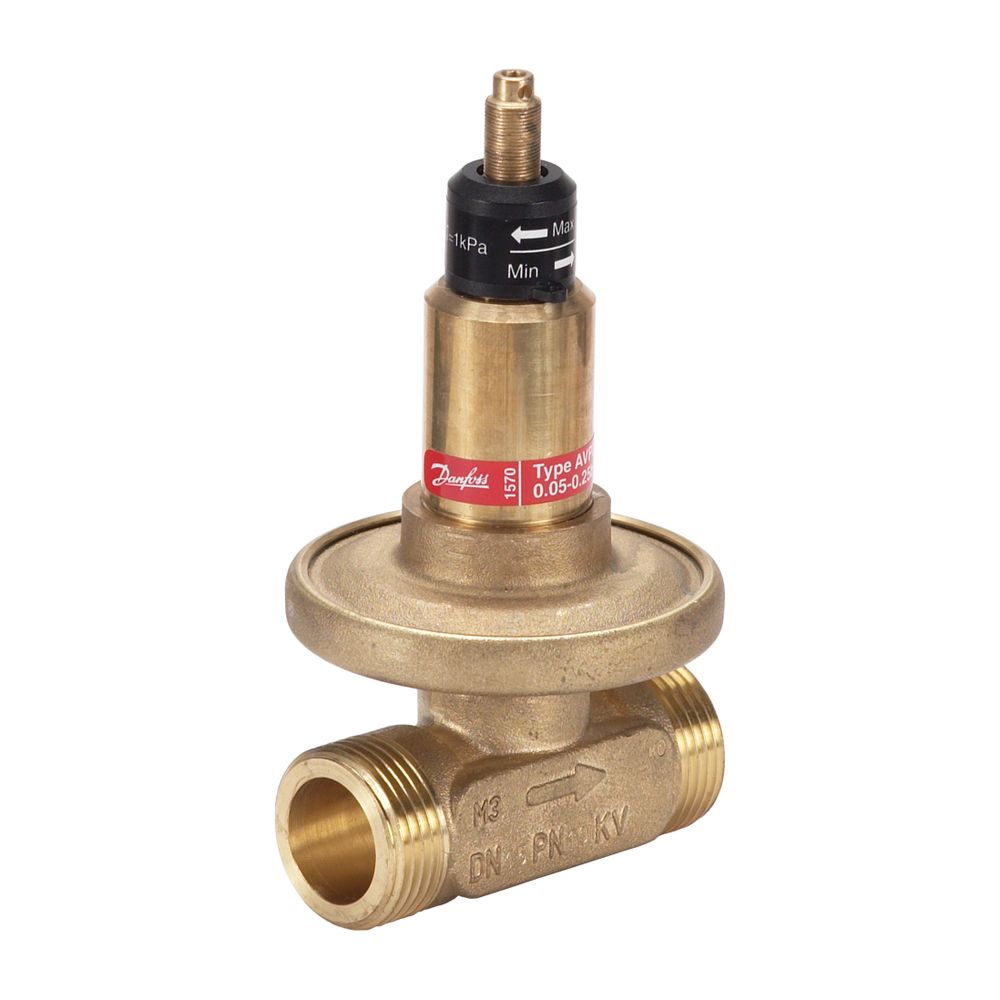

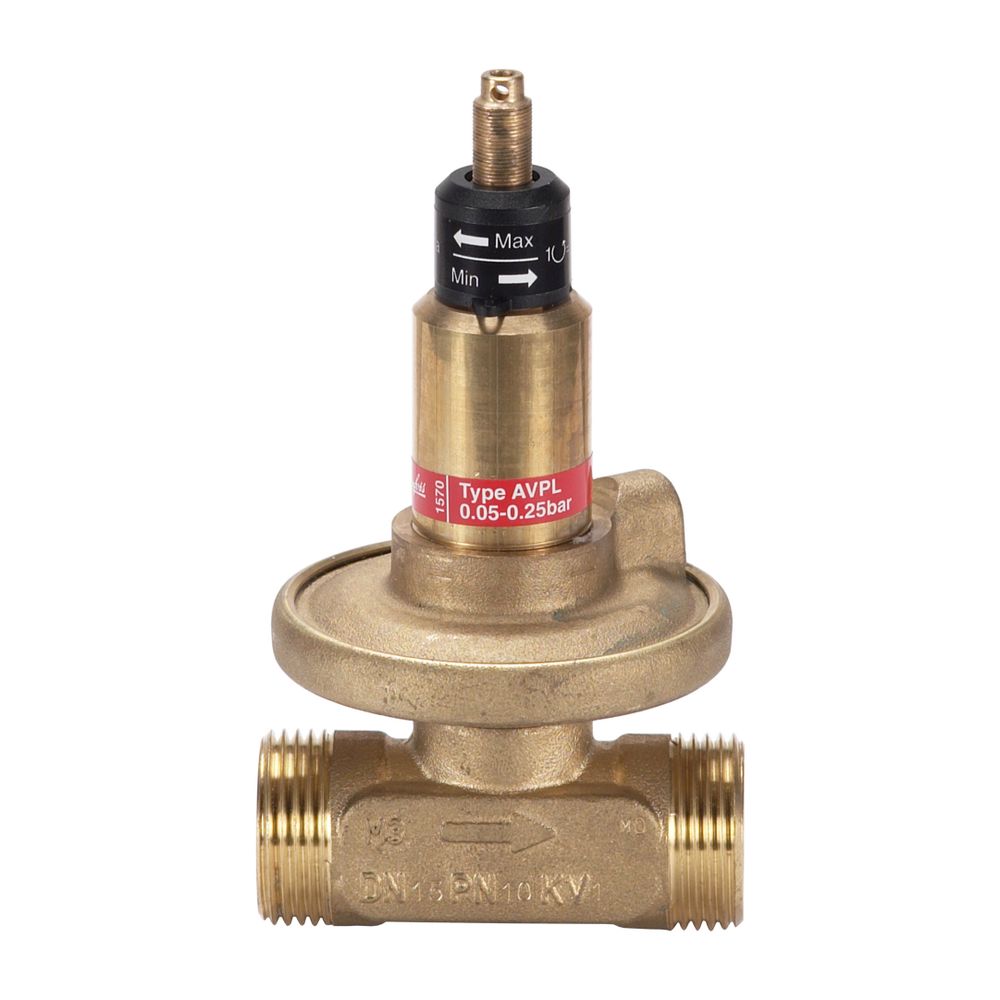

Danfoss Differenzdruckregler AVPL DN 15, Kvs 1,0, PN 16, 0,05-0,25 bar
Der Danfoss Differenzdruckregler AVPL ist speziell für Hausstationen mit kleiner Anschlussleistung in Ein- und Zweifamilienhäusern konzipiert. Dieses Modell mit einer Nennweite von DN 15, einem Kvs-Wert von 1,0 m³/h und einem einstellbaren Differenzdruckbereich von 0,05 bis 0,25 bar wird im Rücklauf installiert und ist für einen Nenndruck von PN 16 ausgelegt.
Wie ist der Differenzdruckregler AVPL aufgebaut?
Das Gehäuse des AVPL besteht aus robustem Messing. Kegel, Sitz und Feder sind aus Edelstahl gefertigt, was eine hohe Beständigkeit gegenüber Korrosion und mechanischer Beanspruchung sicherstellt. Die Membrane und der O-Ring bestehen aus EPDM, einem Material, das für seine gute Dichtheit und Temperaturbeständigkeit bekannt ist. Die Anschlüsse sind als Außengewinde G 3/4 A nach ISO 228/1 ausgeführt.
Welche technischen Eigenschaften bietet der AVPL?
Der Differenzdruckregler ist für eine maximale Durchflusstemperatur von 120 °C ausgelegt und hält einem Prüfdruck von 16 bar stand. Die maximale zulässige Differenzdruckbelastung beträgt 4,5 bar, gemessen bei 20 °C. Der Kvs-Wert von 1,0 m³/h ermöglicht eine effiziente Durchflussregelung. Der Einstellbereich für den Differenzdruck liegt präzise zwischen 0,05 und 0,25 bar.
Wie erfolgt die Installation des Reglers?
Der AVPL ist für den Einbau in den Rücklauf von Heizungsanlagen vorgesehen. Für die Montage sind keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich, was die Installation für Fachhandwerker unkompliziert gestaltet.
Technische Daten
- Nennweite: DN 15
- Anschluss: G 3/4 A nach ISO 228/1
- Kvs-Wert: 1,0 m³/h
- Max. Durchflusstemperatur: 120 °C
- Nenndruck: PN 16
- Max. zul. Differenzdruck: 4,5 bar (bei 20 °C)
- Differenzdruck-Einstellbereich: 0,05-0,25 bar
- Prüfdruck: 16 bar
- Gehäusematerial: Messing
- Material Kegel, Sitz, Feder: Edelstahl
Der Danfoss Differenzdruckregler AVPL bietet eine zuverlässige und präzise Lösung für die Differenzdruckregelung in kleineren Heizungsanlagen. Mit seiner robusten Bauweise aus Messing und Edelstahl, einer Nennweite von DN 15 und einem Kvs-Wert von 1,0 m³/h trägt er maßgeblich zur Effizienz und Langlebigkeit des Heizungssystems bei. Der breite Einstellbereich von 0,05 bis 0,25 bar und der Nenndruck von PN 16 unterstreichen die Leistungsfähigkeit dieses Reglers.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVPL |
| Hersteller-Artikelnummer | 003L5030 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003L5030 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421600009 |
| Gewicht | 0,648 kg |
| Max Druckunterschied bei 20 °C | 4,5 |
| Nenndurchmesser | DN 15 |
| WEEE-Nr. | 66490570 |
