Beschreibung

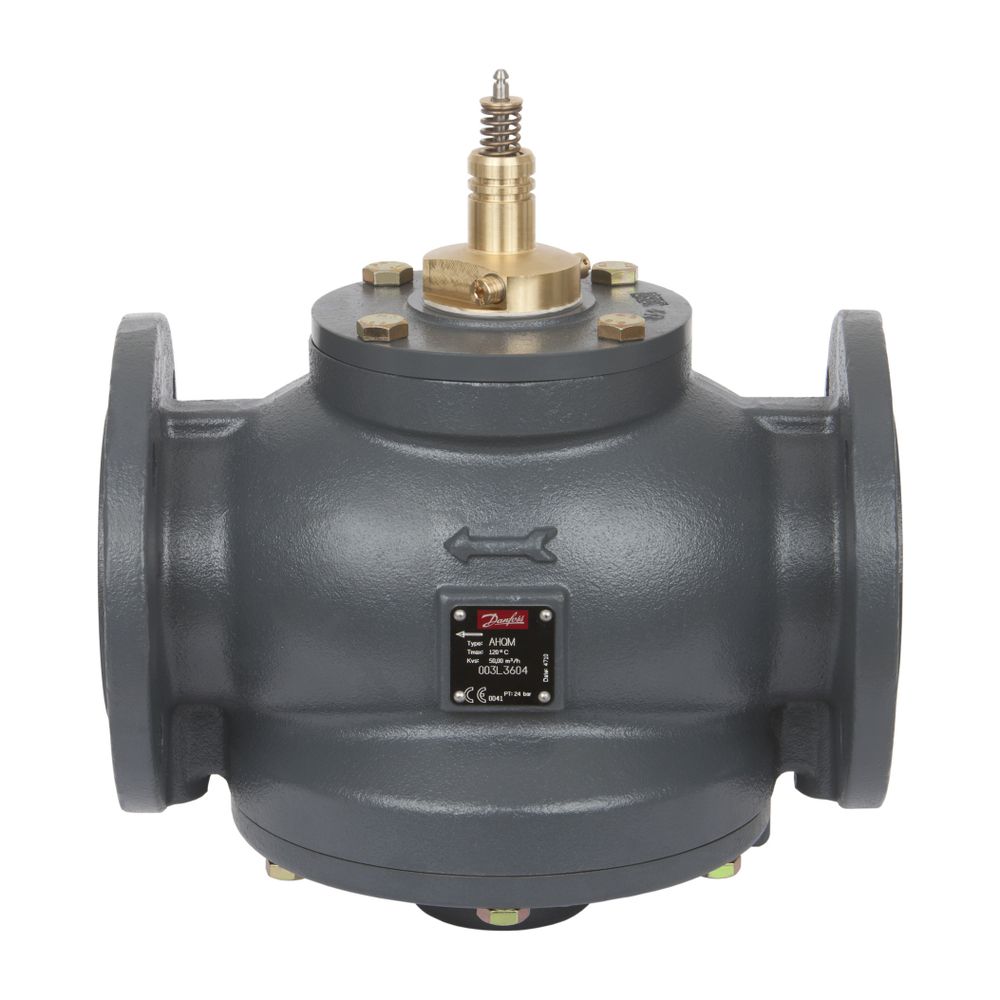

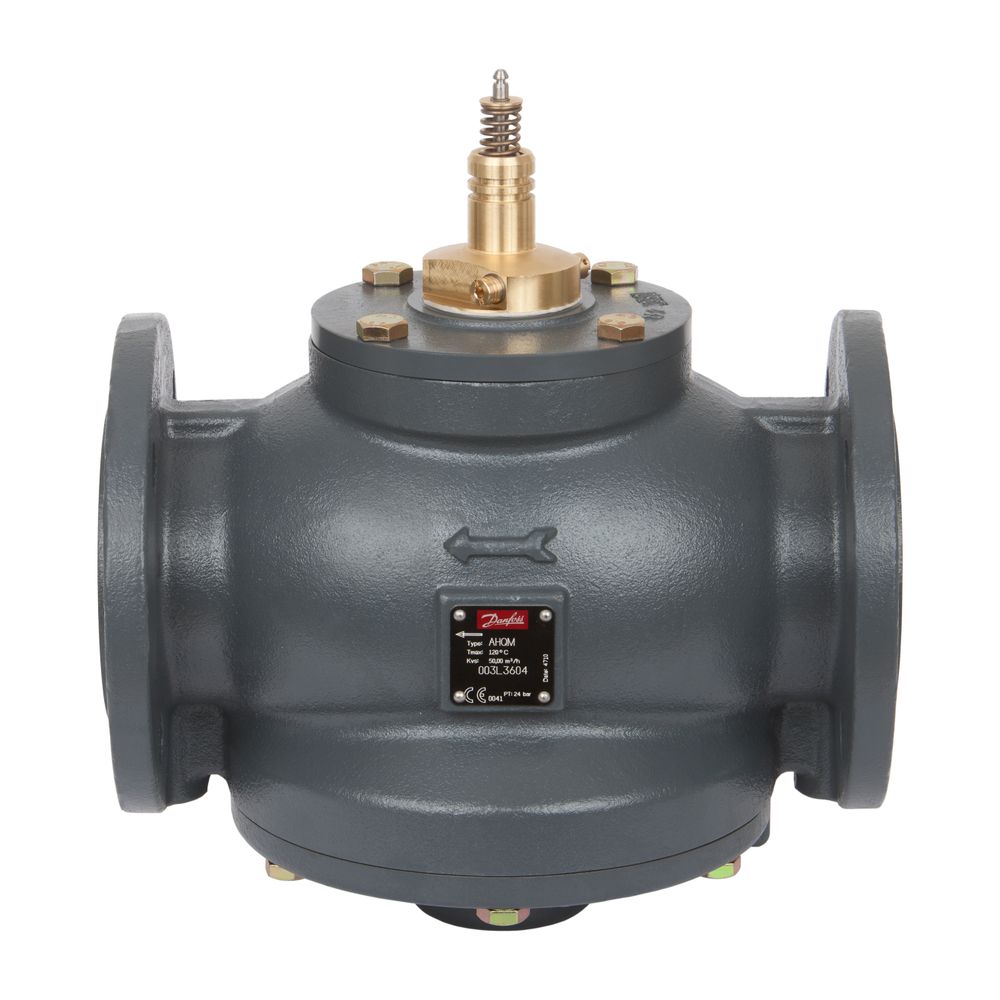

Danfoss Volumenstromregler AHQM DN 65, Kvs 50, PN 16, mit Flansch
Der Danfoss Volumenstromregler AHQM ist ein präzises Bauteil für Warm- und Heißwasseranlagen. Mit einer Nennweite von DN 65, einem Kvs-Wert von 50 m³/h und einem Nenndruck von PN 16 ist dieser Regler mit Flanschanschluss für den Einsatz in anspruchsvollen Systemen konzipiert. Das Gehäuse aus Gusseisen GG 25 (EN-GJL-250) ermöglicht den Betrieb bei Temperaturen bis maximal 120 °C.
Welche Eigenschaften zeichnen den Danfoss Volumenstromregler AHQM aus?
Der Danfoss Volumenstromregler AHQM ist als Membran-Ausführung konzipiert und verfügt über eine lineare Klappencharakteristik, die eine präzise Regelung des Durchflusses sicherstellt. Das Gerät ist für den Einsatz mit Flüssigkeiten und Glykol geeignet, was seine Vielseitigkeit in verschiedenen Heiz- und Kühlsystemen unterstreicht. Die robuste Bauweise aus Gusseisen GG 25 (EN-GJL-250) sicherstellt eine lange Lebensdauer und Zuverlässigkeit im Betrieb.
Für welche Anwendungen ist der Regler geeignet?
Dieser Volumenstromregler ist speziell für den Einsatz in Warm- und Heißwasseranlagen ausgelegt und kann bei Medientemperaturen von bis zu 120 °C betrieben werden. Die empfohlene Einbauposition ist sowohl im Vorlauf als auch im Rücklauf, was eine flexible Integration in bestehende oder neue Anlagensysteme ermöglicht. Die Flanschanschlüsse nach EN1092-2 mit Nennweite DN65 erleichtern die Montage ohne spezielle Verarbeitungstechnik oder Werkzeuge.
Welche technischen Spezifikationen sind relevant?

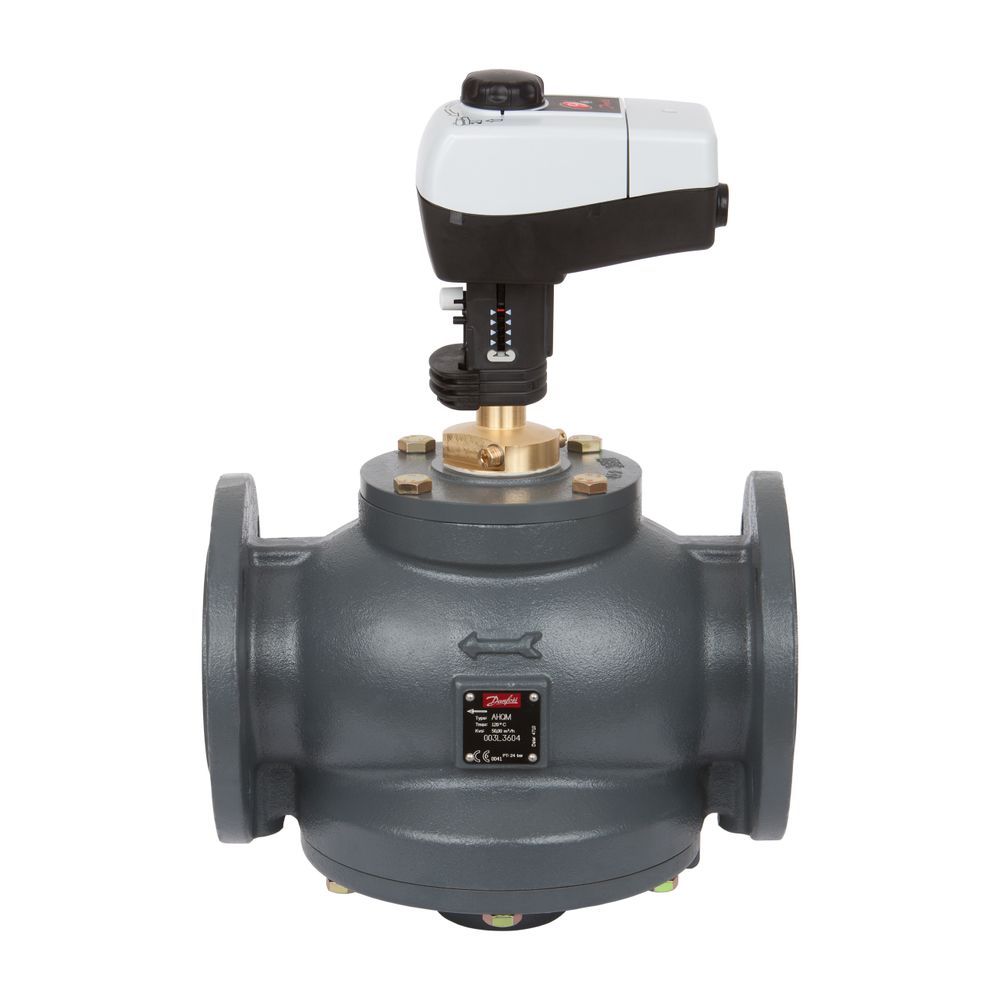

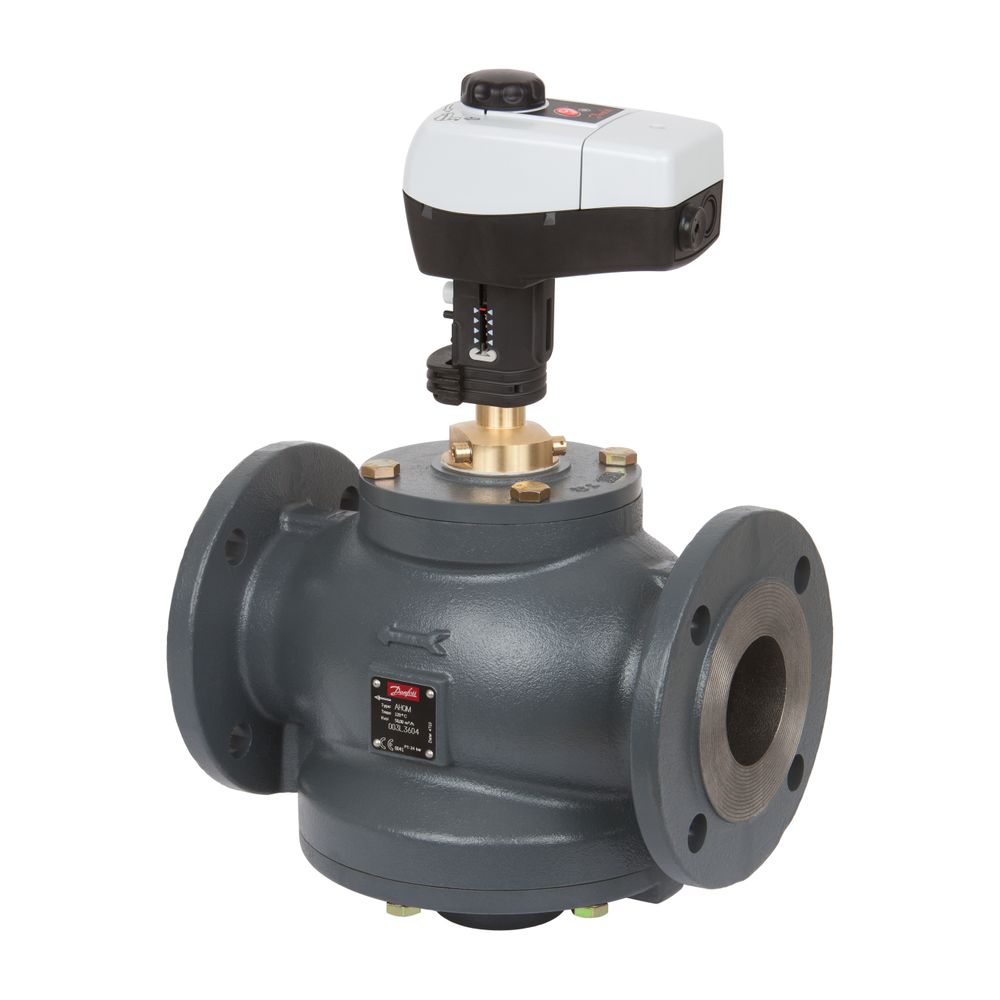

Der Danfoss Volumenstromregler AHQM ist für einen maximal zulässigen Differenzdruck von 4 bar ausgelegt und arbeitet mit einem Wirkdruck von 0,3 bar. Der Durchflusseinstellbereich liegt zwischen 4,0 und 20,0 m³/h, was eine feine Anpassung an den jeweiligen Systembedarf erlaubt. Für eine erweiterte Funktionalität ist ein Anschluss für elektrische Stellantriebe der Typen AMV(E) 435 und AMV(E) 438SD vorgesehen, die eine automatisierte Regelung ermöglichen.
Technische Daten
- Nennweite: DN 65
- Nenndruck: PN 16
- Kvs-Wert: 50 m³/h
- Durchflusseinstellbereich: 4,0 - 20,0 m³/h
- Max. zul. Differenzdruck: 4 bar
- Wirkdruck: 0,3 bar
- Max. Temperatur: 120 °C
- Werkstoff Gehäuse: Gusseisen GG 25 (EN-GJL-250)
- Anschlüsse: Flansch DN65 nach EN1092-2
- Einbauposition: Vor-/Rücklauf
Der Danfoss Volumenstromregler AHQM mit DN 65 und PN 16 bietet eine zuverlässige Lösung für die präzise Steuerung des Volumenstroms in Warm- und Heißwasseranlagen. Seine robuste Bauweise aus Gusseisen und die Eignung für Temperaturen bis 120 °C sowie ein Durchflusseinstellbereich von 4,0 bis 20,0 m³/h machen ihn zu einer langlebigen und effizienten Komponente für diverse Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AHQM |
| Hersteller-Artikelnummer | 003L3604 |
| Hersteller | Danfoss |
| Anschlüsse | Flansch |
| Artikelnummer | DANFOSS-003L3604 |
| Ausführung | Membran |
| Bauhöhe | 260 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5710104028767 |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 36 kg |
| Hublänge | 15 |
| Klappencharakteristik | linear |
| Max Differenzdruck | 4 |
| Nenndurchmesser | DN 65 |
| Volumenstrom | 20 |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 66490570 |
