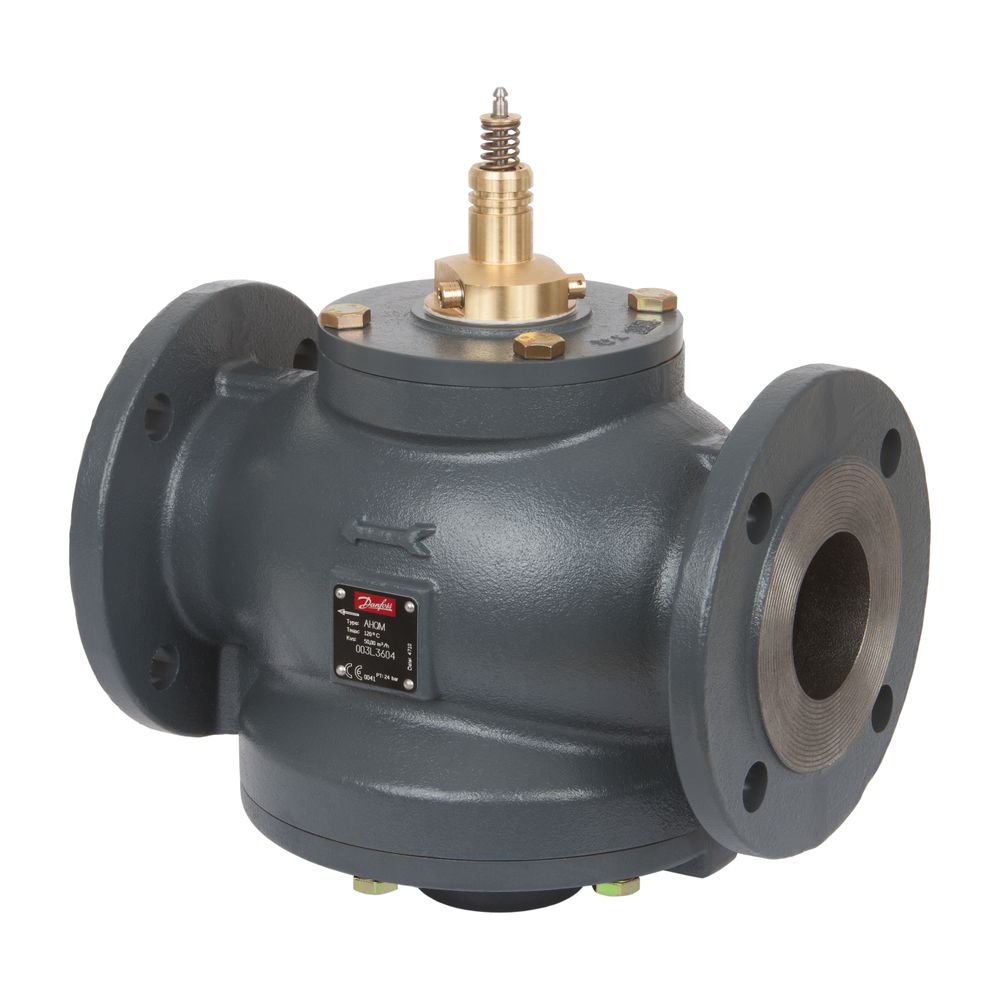

Danfoss Volumenstromregler AHQM DN 50, Kvs 20, PN 16, mit Flansch

Der Danfoss Volumenstromregler AHQM DN 50 ist ein präzises Regelventil für Warm- und Heißwasseranlagen bis zu einer maximalen Betriebstemperatur von 120 °C. Ausgestattet mit einem robusten Gehäuse aus Gusseisen GG-25 (EN-GJL-250) und einem Flanschanschluss nach EN1092-2, ist dieser Regler für den Einsatz in Vor- und Rücklaufleitungen konzipiert. Mit einem Kvs-Wert von 20 m³/h und einem Durchflusseinstellbereich von 2,5 bis 12,5 m³/h bietet das Gerät eine zuverlässige Volumenstromregelung bei einem Nenndruck von PN 16. Die Installation ist unkompliziert und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Wie ist der Volumenstromregler konstruiert und welche Materialien werden verwendet?

Der Volumenstromregler AHQM verfügt über eine Membran-Ausführung, die eine lineare Klappencharakteristik ermöglicht. Das Gehäuse besteht aus hochwertigem Gusseisen GG 25 (EN-GJL-250), das für seine Stabilität und Langlebigkeit bekannt ist. Die Bauhöhe beträgt 240, die Hublänge des Reglers liegt bei 10. Der Anschluss erfolgt über einen Flansch DN 50 gemäß EN1092-2, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht.

Für welche Betriebsbedingungen ist der Regler ausgelegt?

Der Regler ist für Warm- und Heißwasseranlagen mit einer maximalen Temperatur von 120 °C ausgelegt. Er kann einem maximalen Differenzdruck von 4 bar standhalten und arbeitet mit einem Wirkdruck von 0,2 bar. Die Druckstufe des Geräts ist PN 16, was den Einsatz in mitteldruckfähigen Systemen ermöglicht. Die Nennweite beträgt DN 50, was einen Volumenstrom bis zu 12,5 m³/h erlaubt.

Wie erfolgt die Ansteuerung und der Einbau des Volumenstromreglers?

Der AHQM Volumenstromregler ist für den Anschluss an elektrische Stellantriebe der Typen AMV(E) 435 und AMV(E) 438SD ausgelegt. Diese Kombination ermöglicht eine präzise und automatische Regelung des Volumenstroms in Heizungs- und Warmwasseranlagen. Der Volumenstromregler kann sowohl im Vorlauf als auch im Rücklauf installiert werden, was eine flexible Einbindung in verschiedene Heizungs- und Warmwassersysteme erlaubt.

Technische Daten

• Nennweite: DN 50
• Nenndruck: PN 16
• Kvs-Wert: 20 m³/h
• Durchflusseinstellbereich: 2,5 - 12,5 m³/h
• Maximaler Differenzdruck: 4 bar
• Wirkdruck: 0,2 bar
• Maximale Betriebstemperatur: 120 °C
• Gehäusematerial: Gusseisen GG 25 (EN-GJL-250)
• Anschluss: Flansch DN 50 nach EN1092-2
• Bauhöhe: 240

Der Danfoss Volumenstromregler AHQM DN 50 bietet eine zuverlässige und präzise Lösung für die Volumenstromregelung in Warm- und Heißwasseranlagen. Mit seiner robusten Gusseisenkonstruktion, einem Nenndruck von PN 16 und einem Kvs-Wert von 20 m³/h ist er eine langlebige Komponente für effiziente Heizsysteme. Die Kompatibilität mit elektrischen Stellantrieben und der breite Durchflusseinstellbereich von 2,5 bis 12,5 m³/h unterstreichen seine Flexibilität und Leistungsfähigkeit.
