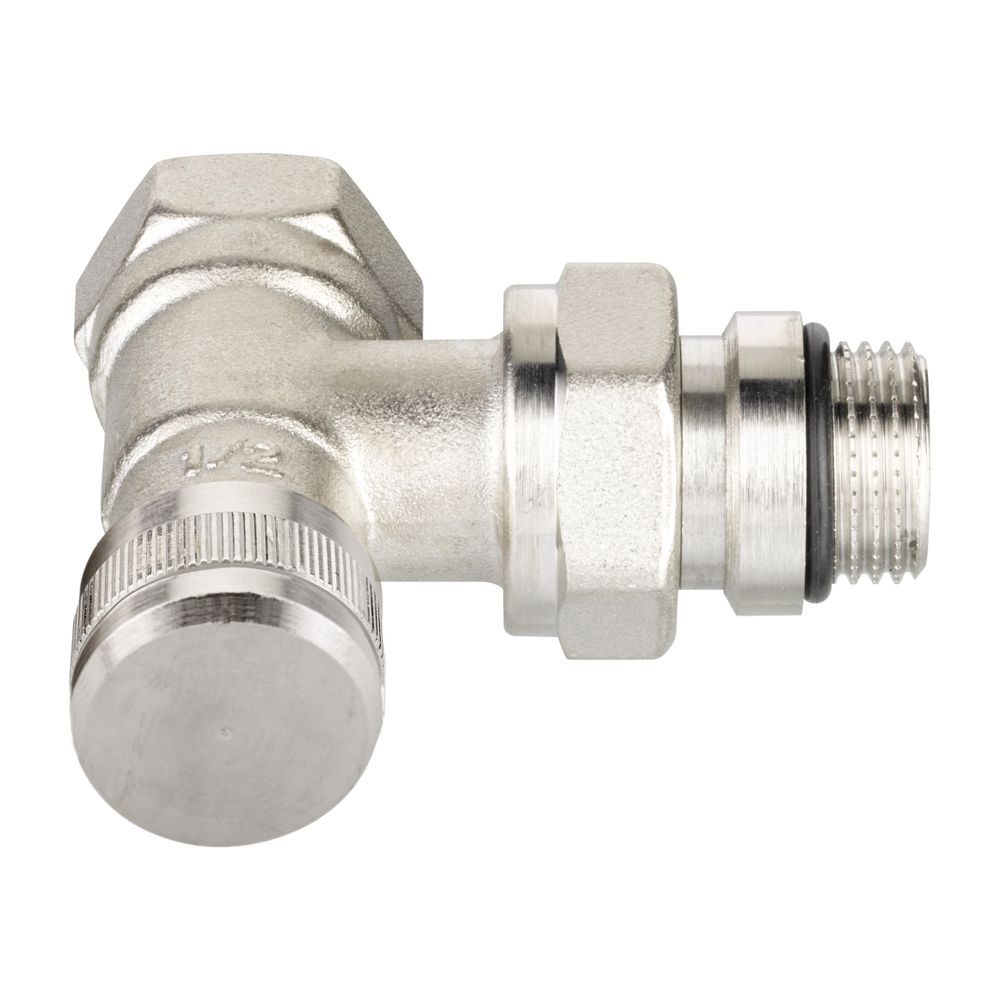

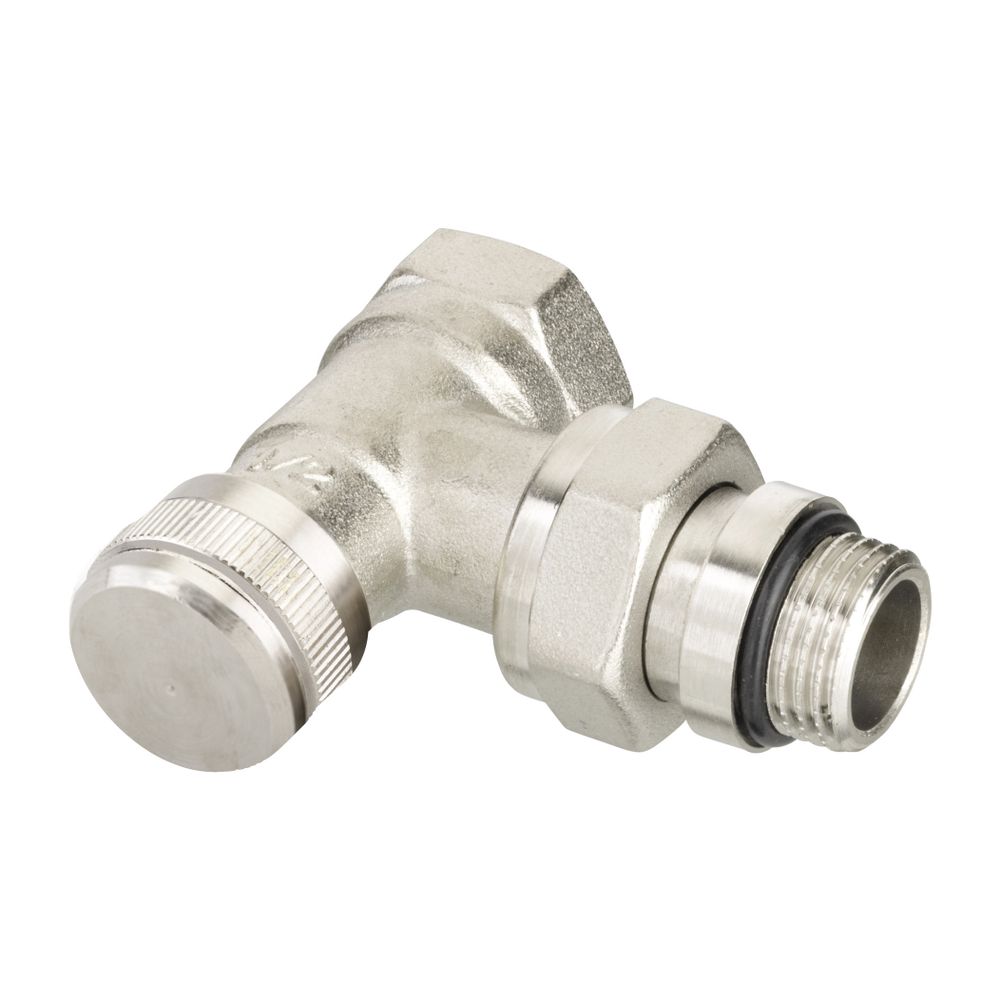

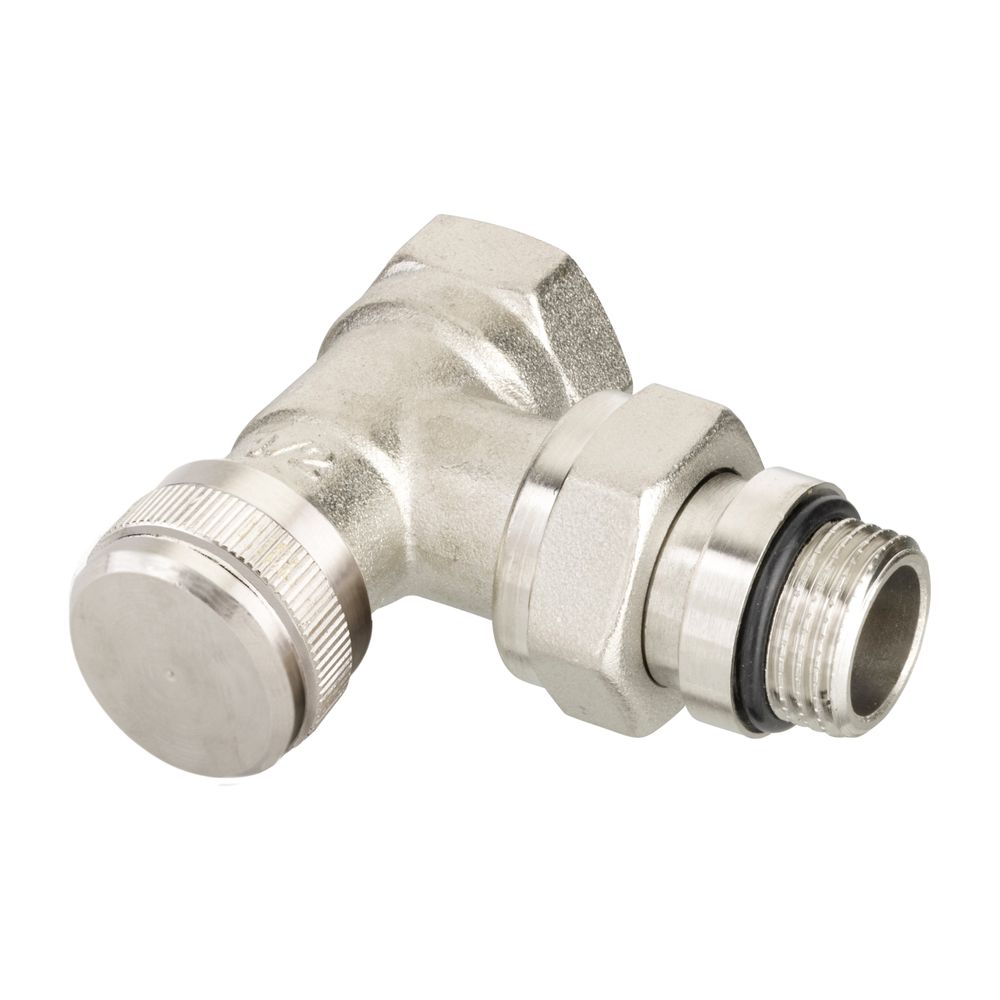

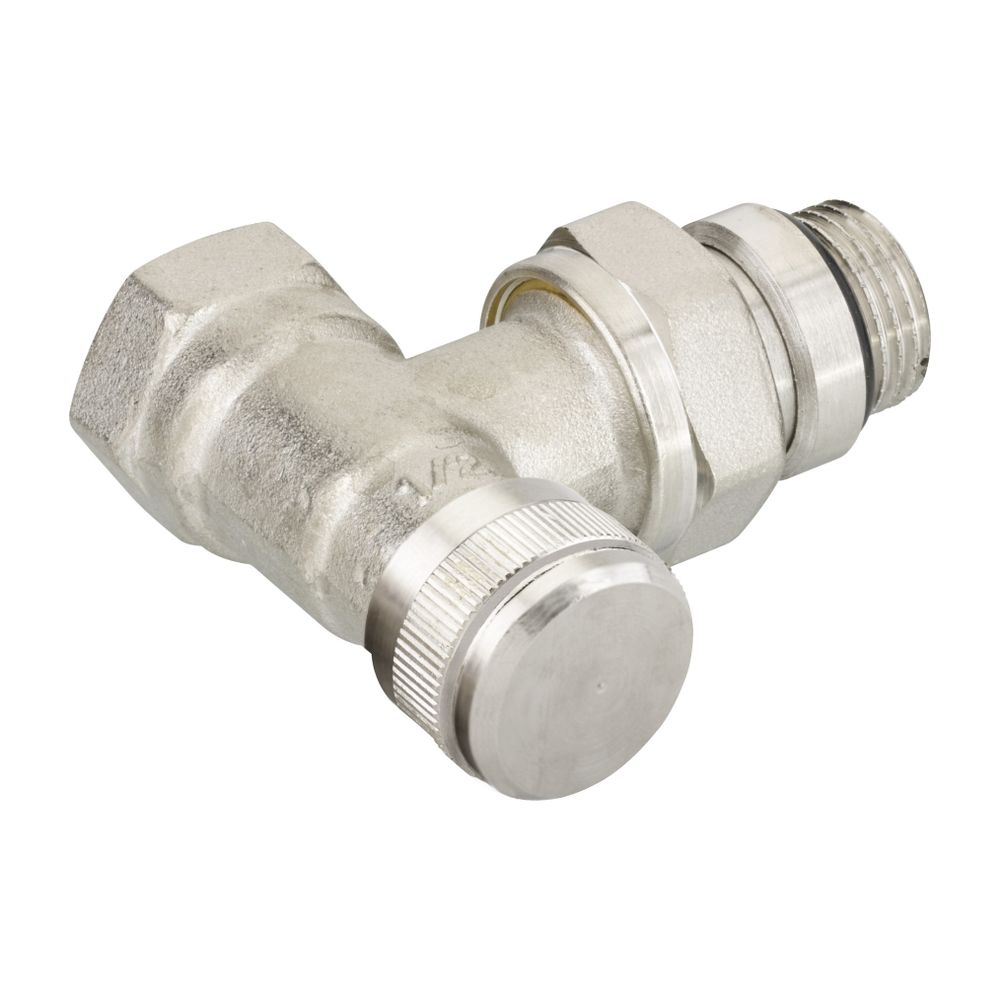

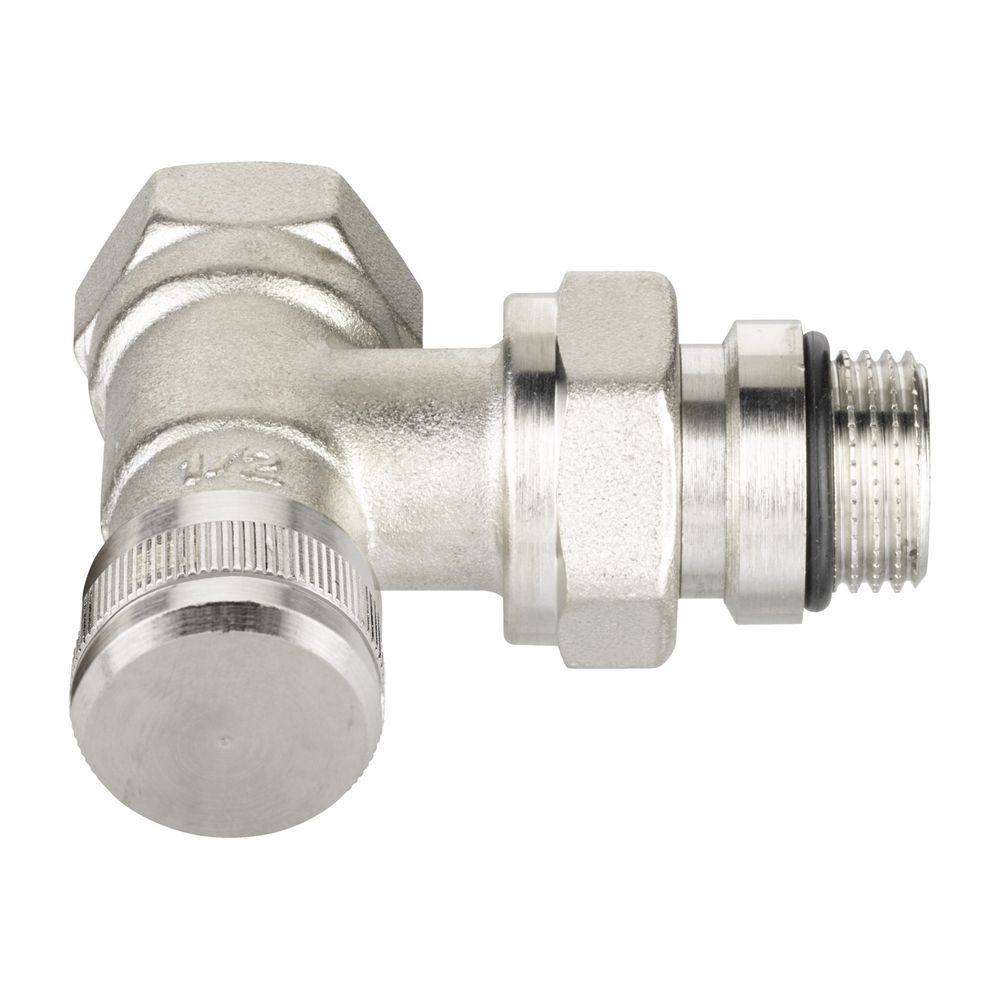

Danfoss Rücklaufverschraubung RLV 15, R 1/2", Eckausführung, selbstdichtendem Nippel, vernickelt, 003L0343

Die Danfoss Rücklaufverschraubung RLV 15 R 1/2" in Eckausführung ist eine vernickelte Heizkörperverschraubung mit selbstdichtendem Nippel. Dieses Bauteil ermöglicht das individuelle Absperren und Regulieren von Heizkörpern, wodurch Wartungsarbeiten oder Reparaturen problemlos und ohne Beeinträchtigung anderer Heizkörper in der Anlage durchgeführt werden können.

Wie ermöglicht die Rücklaufverschraubung effiziente Wartung?

Die Rücklaufverschraubung vom Typ RLV ermöglicht das individuelle Absperren jedes Heizkörpers. Dies ist besonders vorteilhaft für Wartungsarbeiten oder Reparaturen, da diese problemlos durchgeführt werden können, ohne andere Heizkörper in der Anlage zu beeinflussen. Die Verschraubung ist zudem regulierbar, was eine flexible Anpassung an die Systemanforderungen ermöglicht. Die werksseitige Einstellung ist vollständig geöffnet. Die Abdichtung von Kegel und Verschlusskappe erfolgt mittels O-Ring, was eine zuverlässige Funktion bei einem Nenndruck von PN 10 und einer maximalen Temperatur von 120 °C sicherstellt. Die Heizkörperverschraubung ist aus MS 58 gefertigt.

Welche Anschluss- und Ausführungsmerkmale besitzt die RLV 15?

Die Verschraubung ist in Eckausführung gefertigt. Der Anschluss zum Heizkörper erfolgt über R 1/2, während der Anschluss an die Anlage als Rp 1/2 ausgeführt ist. Die Oberfläche ist vernickelt. Die Baumaße entsprechen der DIN 3842 Reihe 1. Die Strömungsrichtung ist entgegengesetzt.

Welche hydraulischen Eigenschaften bietet die RLV 15?

Die Rücklaufverschraubung RLV 15 weist einen kvs-Wert von 2,5 m³/h auf. Die werksseitige Einstellung ist vollständig geöffnet. Dies ermöglicht eine effiziente Durchflussregelung im Heizsystem.

Wie wird die Entleerung durchgeführt und welche Hinweise zur Heizwasserqualität gibt es?

Für die Rücklaufverschraubung RLV ist eine Entleerungsarmatur als Zubehör erhältlich, die das Entleeren oder Füllen des Heizkörpers ermöglicht. Zur Entleerung wird zunächst die Abdeckkappe abgeschraubt und die Rücklaufverschraubung abgesperrt. Anschließend kann die Entleerungsarmatur durch Linksdrehung des Vierkants geöffnet werden. Die mitgelieferte Schlauchtülle ist frei drehbar, um eine flexible Handhabung zu ermöglichen. Die Entleerungsarmatur selbst ist unvernickelt. Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 "Korrosionsschutz in Wasserheizungsanlagen" entsprechen.

Technische Daten

• Ausführung: Eck
• Anschluss Heizkörper: R 1/2
• Anschluss Anlage: Rp 1/2
• Oberfläche: vernickelt
• kvs-Wert: 2,5 m³/h
• Nenndruck: PN 10
• Max. Temperatur: 120 °C
• Material: MS 58
• Einstellbar: ja
• Strömungsrichtung: entgegengesetzt

Die Danfoss Rücklaufverschraubung RLV 15 in vernickelter Eckausführung mit selbstdichtendem Nippel ist eine zuverlässige Komponente für moderne Heizungsanlagen. Mit einem kvs-Wert von 2,5 m³/h, einer maximalen Betriebstemperatur von 120 °C und der robusten Bauweise aus MS 58 ermöglicht sie eine präzise Regelung und einfache Wartung einzelner Heizkörper. Die Konformität mit DIN 3842 Reihe 1 unterstützt eine langlebige und sichere Funktion.
