Beschreibung

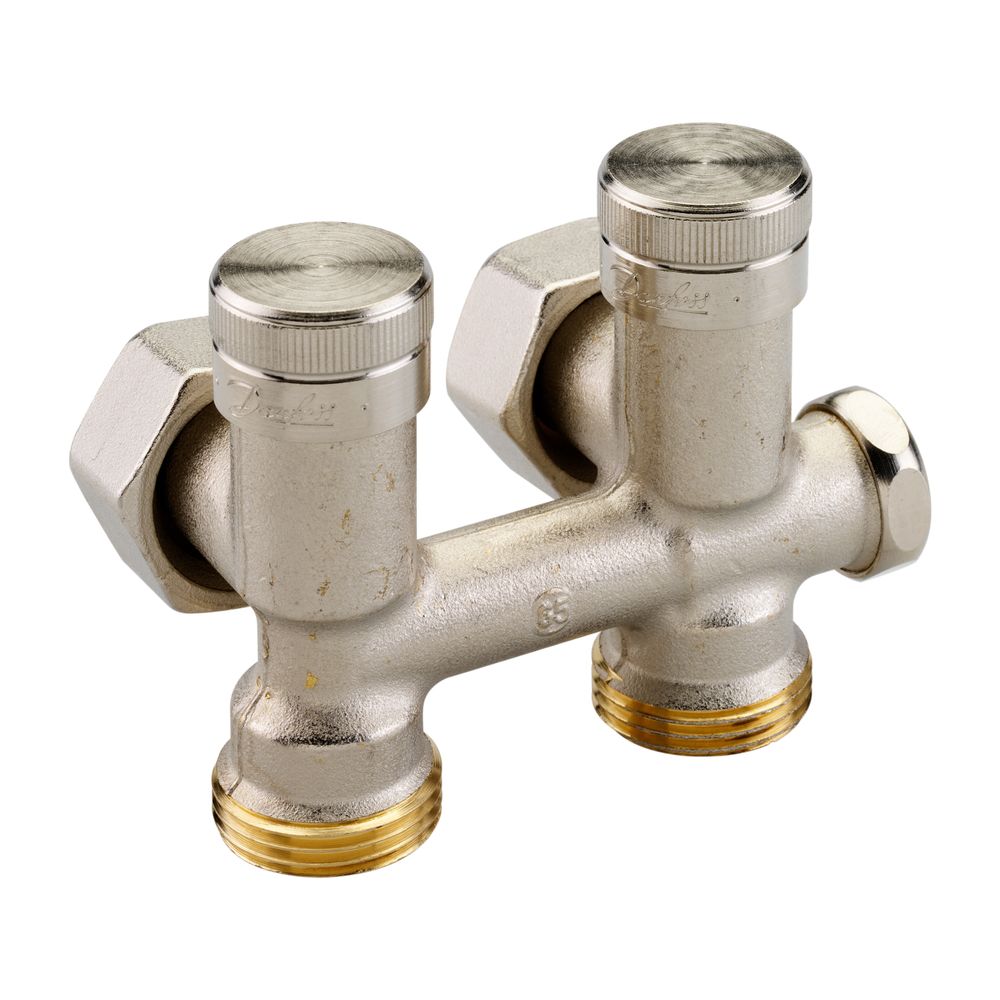

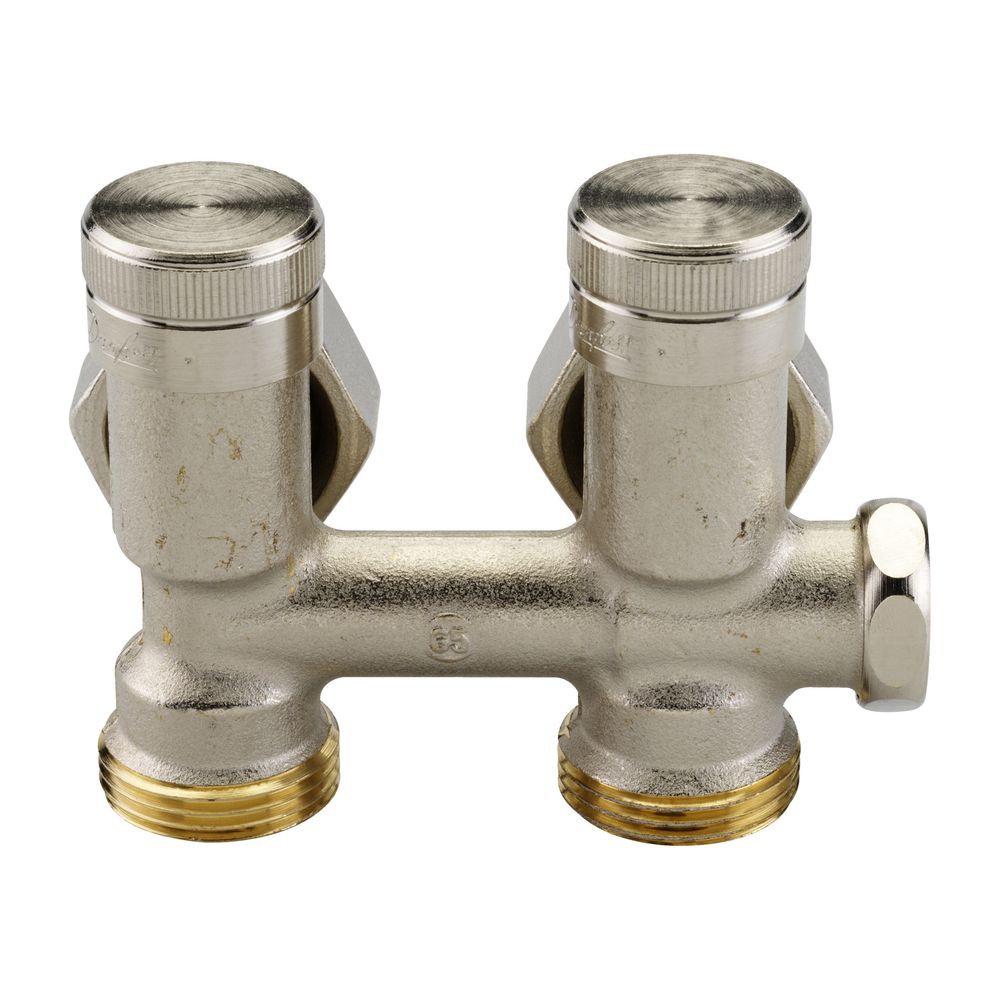

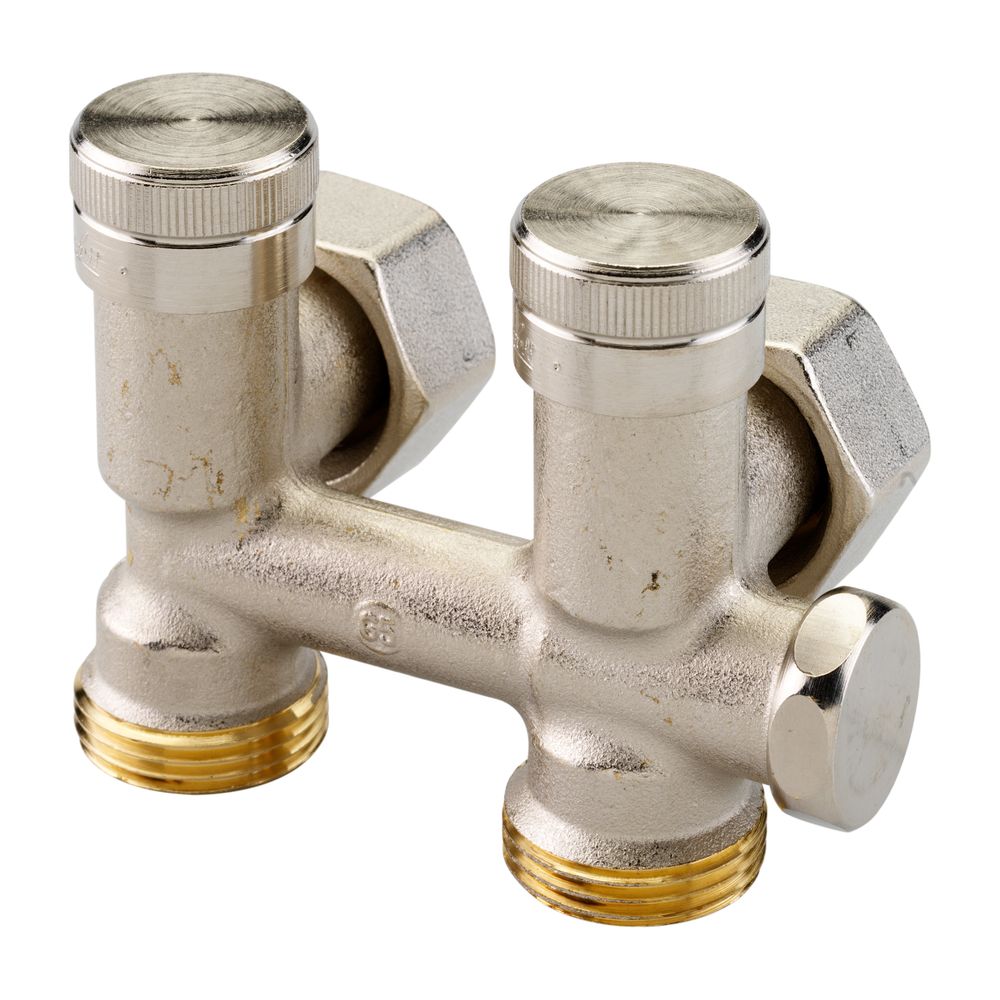

Danfoss Universalverschraubung RLV-K für Ventil-Heizörper, Heizkörper G 3/4", Eckausführung
Die Danfoss Universalverschraubung RLV-K für Ventilheizkörper mit Heizkörperanschluss G 3/4" in Eckausführung ist eine vernickelte, selbstdichtende Verschraubung, die sich für Einrohr- und Zweirohranlagen eignet. Sie ermöglicht das individuelle Absperren von Ventilheizkörpern mit einem Mittenabstand der Anschlussstutzen von 50 mm und ist absperrbar sowie entleerbar. Die Verschraubung ist mit speziellen Anschlussstücken für Innengewinde Rp 1/2" und Außengewinde G 3/4" kompatibel, wobei der Vor- und Rücklaufanschluss frei wählbar ist.
Wie funktioniert die Universalverschraubung RLV-K?
Die Universalverschraubung RLV-K ist werkseitig auf den Zweirohrbetrieb eingestellt, kann jedoch durch Drehen der Bypass-Spindel einfach auf den Einrohrbetrieb umgestellt werden. Im Einrohrbetrieb lässt sich die Wassermenge zum Heizkörper stufenlos einstellen, wodurch ein Verteilverhältnis von 30 % bis 80 % möglich ist. Diese Umstellung unterstützt die Sicherstellung einer Mindestumlaufwassermenge und ermöglicht eine flexible Anpassung an unterschiedliche Heizungsanlagen.
Welche Anschlussmöglichkeiten und Eigenschaften bietet die Verschraubung?
Die Verschraubung ist matt vernickelt und in dieser Eckausführung erhältlich. Sie verfügt über selbstdichtende Anschlüsse, die sowohl für Heizkörper mit Innengewinde Rp 1/2" als auch mit Außengewinde G 3/4" geeignet sind. Der Anschluss an Kupfer-, Weichstahl- und VPE-Kunststoffrohre erfolgt mittels Danfoss Klemmverbindern. Die Anschlussgeometrie entspricht der Norm DIN V 3838. Zur Vermeidung von Schwerkraftzirkulation wird die Installation einer Zirkulationsbremse empfohlen.
Welche Betriebsparameter sind zu beachten?
Die Universalverschraubung ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Betriebstemperatur von 120 °C ausgelegt. Der kv-Wert beträgt bei einem Heizkörperanteil von 35 % 1,7 m³/h und bei 50 % Heizkörperanteil 1,3 m³/h. Der Achsabstand der Anschlussstutzen liegt bei 50 ± 1,5 mm.
Welche Wartungs- und Zubehörmöglichkeiten gibt es?
Die Verschraubung ist absperrbar und verfügt über eine Anschlussmöglichkeit für eine Entleerung. Als Zubehör ist eine Füll- und Entleerungsarmatur erhältlich, die unvernickelt geliefert wird. Dies erleichtert Wartungsarbeiten und die Entleerung der Heizkörperanlage ohne Beeinträchtigung des Gesamtsystems.
Technische Daten
- Heizkörperanschluss: G 3/4
- Rohranschluss: 3/4 Zoll Eurokonus
- Bauhöhe: 40 mm
- Achsabstand: 50 ± 1,5 mm
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 120 °C
- kv-Wert bei 35 % Heizkörperanteil: 1,7 m³/h
- kv-Wert bei 50 % Heizkörperanteil: 1,3 m³/h
- Verteilverhältnis einstellbar: 30 % bis 80 %
- Oberflächenschutz: vernickelt
Die Danfoss Universalverschraubung RLV-K bietet eine flexible und zuverlässige Lösung für die Absperrung und Einstellung von Ventilheizkörpern in Einrohr- und Zweirohranlagen. Mit ihrer vernickelten Oberfläche, der stufenlosen Einstellbarkeit des Heizkörperanteils, einem maximalen Betriebsdruck von 10 bar und der Kompatibilität zu verschiedenen Rohranschlüssen unterstützt sie eine effiziente und wartungsfreundliche Heizungsinstallation.
Lieferumfang
- 1x Danfoss Universalverschraubung RLV-K
- 1x Anschlussstück
- 1x Dichtung
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | H-piece valves |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RLV-K |
| Hersteller-Artikelnummer | 003L0283 |
| Hersteller | Danfoss |
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
| Artikelnummer | DANFOSS-003L0283 |
| Bauhöhe | 40 |
| EAN-13 | 5702421034422 |
| Einstellbar | ja |
| Gewicht | 0,47 kg |
| Kvs-Wert | 1,4 |
| Oberflächenschutz | vernickelt |
| WEEE-Nr. | 66490570 |
