Beschreibung

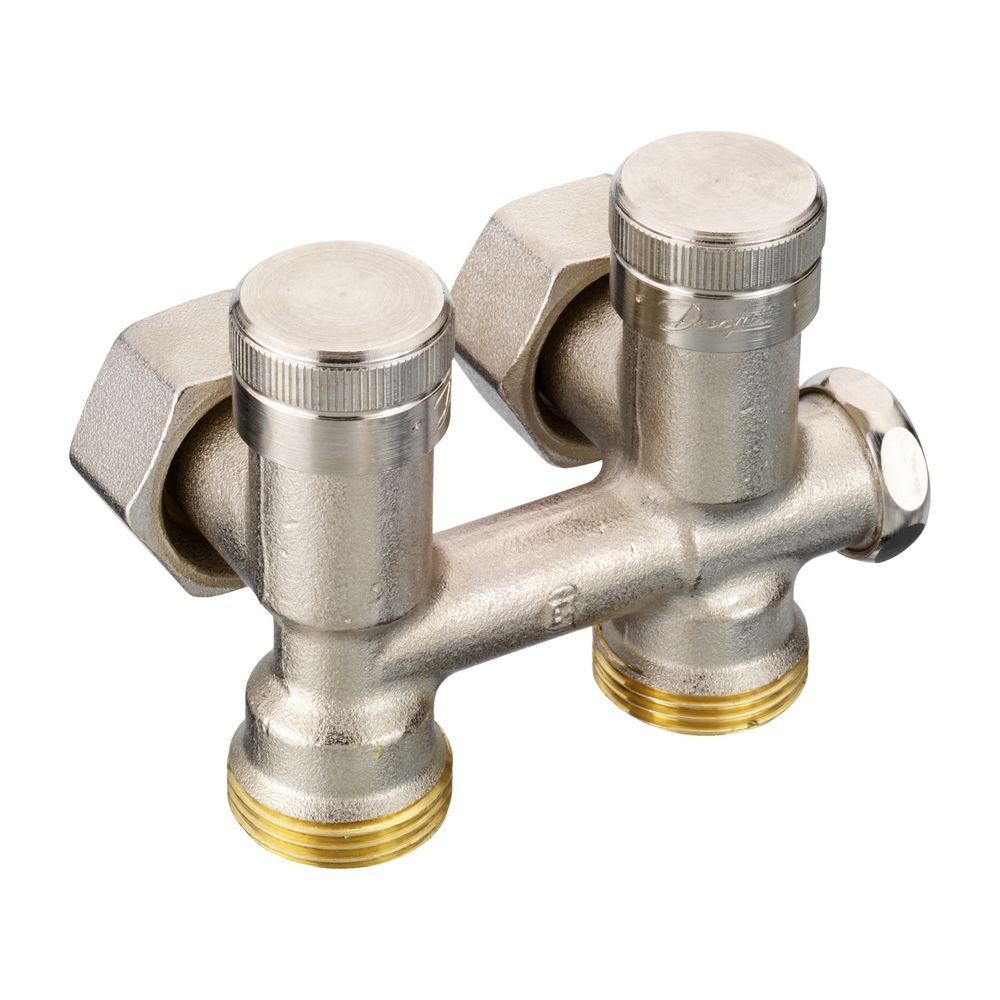

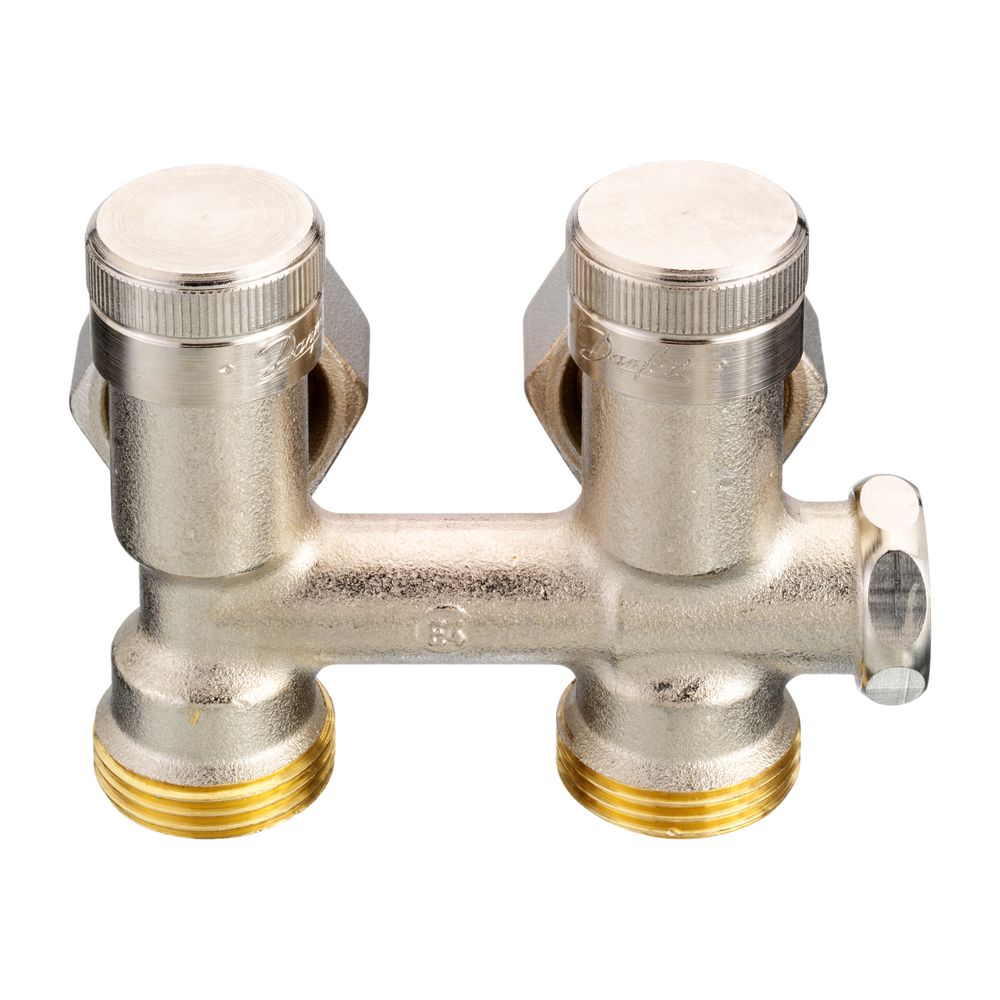

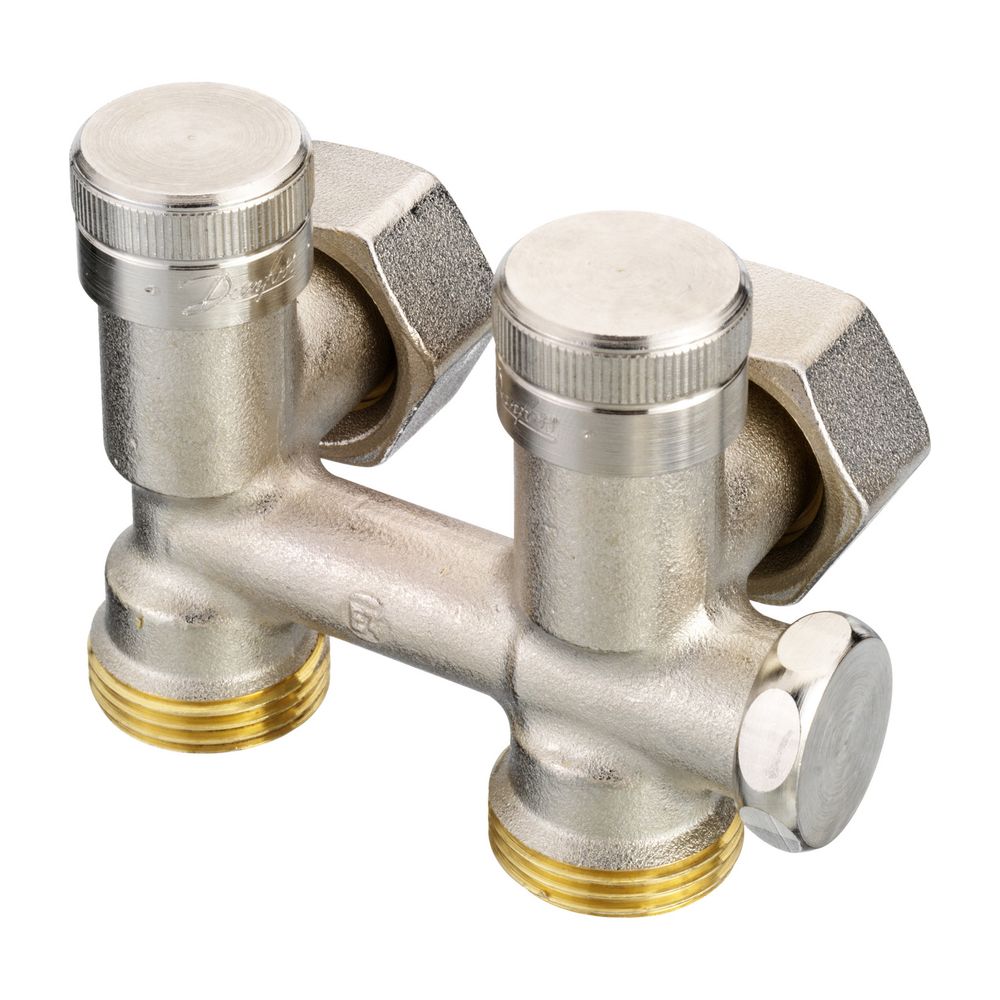

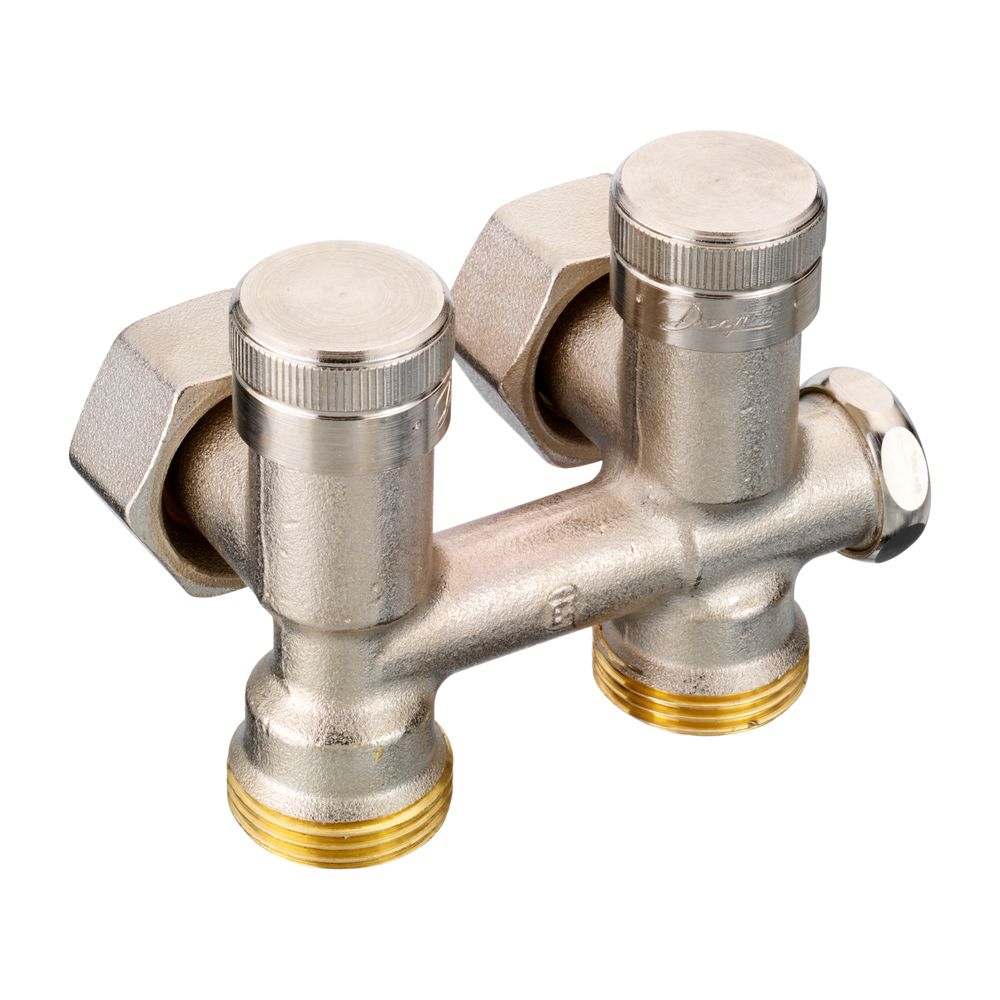

Danfoss Universalverschraubung RLV-K für Ventil-Heizörper, Heizkörper R 1/2", Eckausführung
Die Danfoss Universalverschraubung RLV-K in Eckausführung ist eine selbstdichtende Lösung für Ventilheizkörper mit einem Heizkörperanschluss R 1/2". Sie ermöglicht das individuelle Absperren und Entleeren von Heizkörpern mit einem Mittenabstand der Anschlussstutzen von 50 mm und ist sowohl für Einrohr- als auch für Zweirohranlagen geeignet. Diese Verschraubung bietet einen einstellbaren Heizkörperanteil und erleichtert Wartungsarbeiten ohne Beeinträchtigung des gesamten Heizsystems.
Wie funktioniert die RLV-K Universalverschraubung?
Die Universalverschraubung RLV-K ist werkseitig auf den Zweirohrbetrieb eingestellt. Eine einfache Umstellung auf den Einrohrbetrieb erfolgt durch Drehen der Bypass-Spindel. Im Einrohrbetrieb lässt sich die Wassermenge zum Heizkörper stufenlos einstellen, wodurch eine Mindestumlaufwassermenge sichergestellt werden kann. Das Verteilverhältnis ist zwischen 30 % und 80 % einstellbar.
Welche Anschlussmöglichkeiten bietet die Verschraubung?
Die Verschraubung RLV-K ist vernickelt und in Eckausführung erhältlich. Durch spezielle Anschlussstücke ist sie sowohl für Heizkörper mit Innengewinde Rp1/2“ als auch mit Außengewinde G 3/4“ verwendbar. Alle Anschlüsse sind selbstdichtend, und der Vor- und Rücklaufanschluss ist frei wählbar. Der Anschluss an Kupfer-, Weichstahl- und VPE-Kunststoffrohre erfolgt mit Danfoss Klemmverbindern. Die Anschlussgeometrie entspricht der DIN V 3838.
Welche Betriebsparameter sind zu beachten?
Die Danfoss Universalverschraubung RLV-K ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Betriebstemperatur von 120 °C ausgelegt. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen. Um Schwerkraftzirkulation auszuschließen, wird die Installation einer Zirkulationsbremse empfohlen.
Technische Daten
- Achsabstand: 50 + 1,5 mm
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 120 °C
- kv-Wert bei 35 % Heizkörperanteil: 1,7 m³/h
- kv-Wert bei 50 % Heizkörperanteil: 1,3 m³/h
- Heizkörperanschluss: R 1/2"
- Anlagenanschluss: G 3/4"
- Oberflächenschutz: vernickelt
- Einstellbar: ja
- Bauhöhe: 37
Die Danfoss Universalverschraubung RLV-K bietet eine flexible und zuverlässige Lösung für die Anbindung und Steuerung von Ventilheizkörpern. Mit einem maximalen Betriebsdruck von 10 bar und einer Betriebstemperatur von bis zu 120 °C ist sie für vielfältige Heizungsanwendungen geeignet. Ihre Umstellbarkeit zwischen Einrohr- und Zweirohrbetrieb sowie die selbstdichtenden Anschlüsse ermöglichen eine einfache Installation und Wartung.
Lieferumfang
- 1x Danfoss Universalverschraubung RLV-K
- 1x Anschlussstück
- 1x Dichtung
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | H-piece valves |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RLV-K |
| Hersteller-Artikelnummer | 003L0282 |
| Hersteller | Danfoss |
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
| Artikelnummer | DANFOSS-003L0282 |
| Bauhöhe | 37 |
| EAN-13 | 5702421034415 |
| Einstellbar | ja |
| Gewicht | 0,544 kg |
| Kvs-Wert | 1,4 |
| Oberflächenschutz | vernickelt |
| WEEE-Nr. | 66490570 |
