Beschreibung

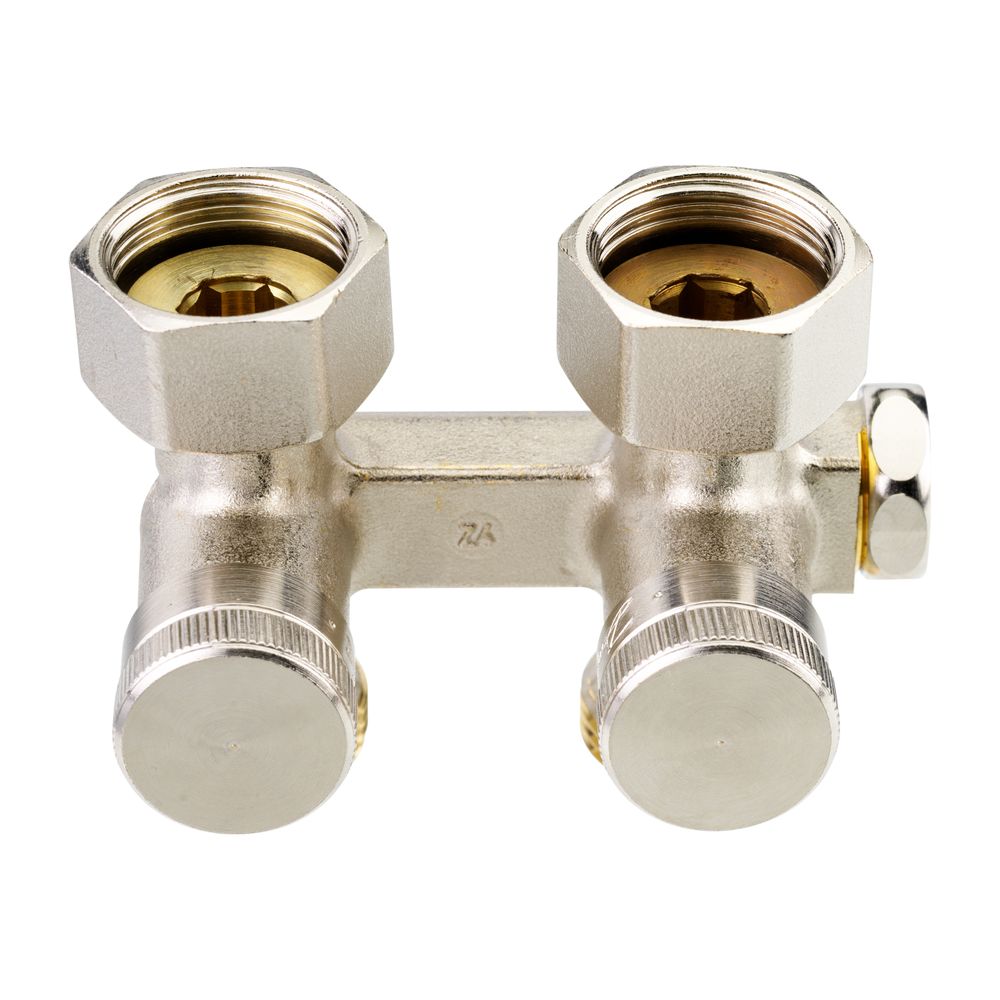

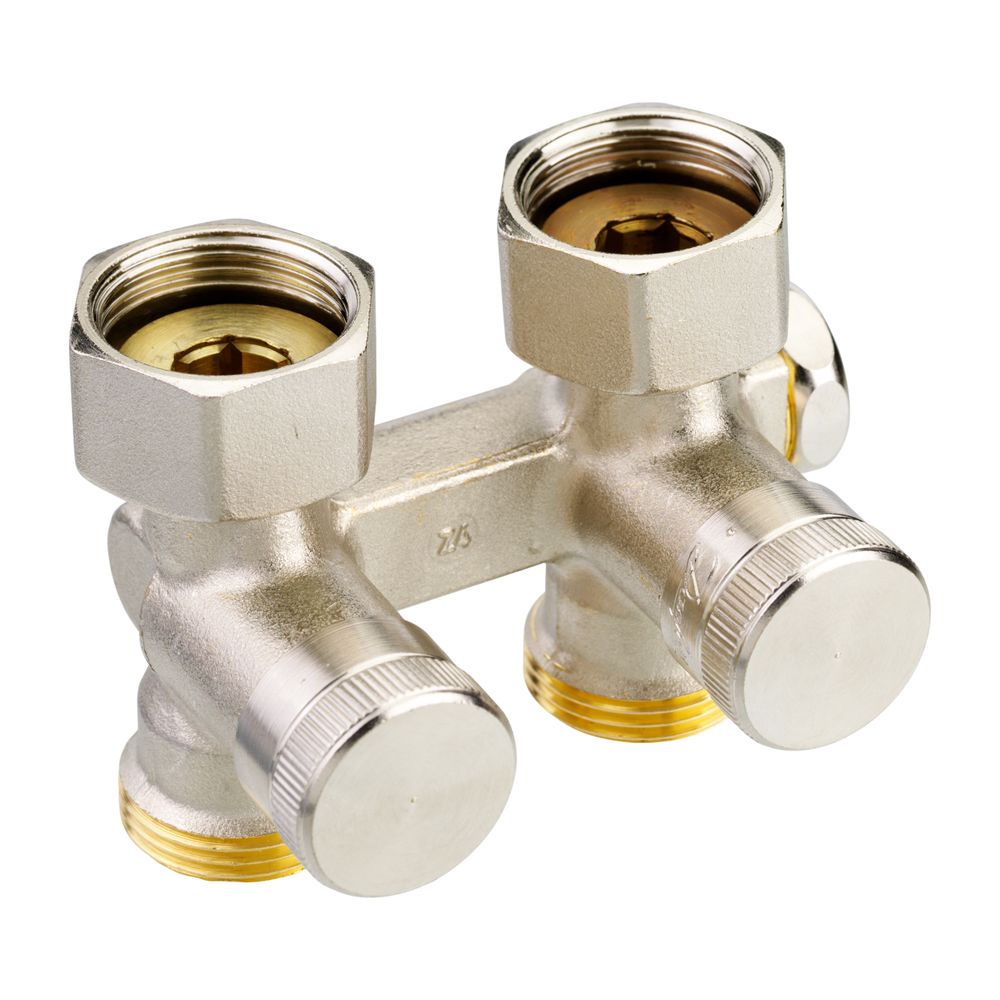

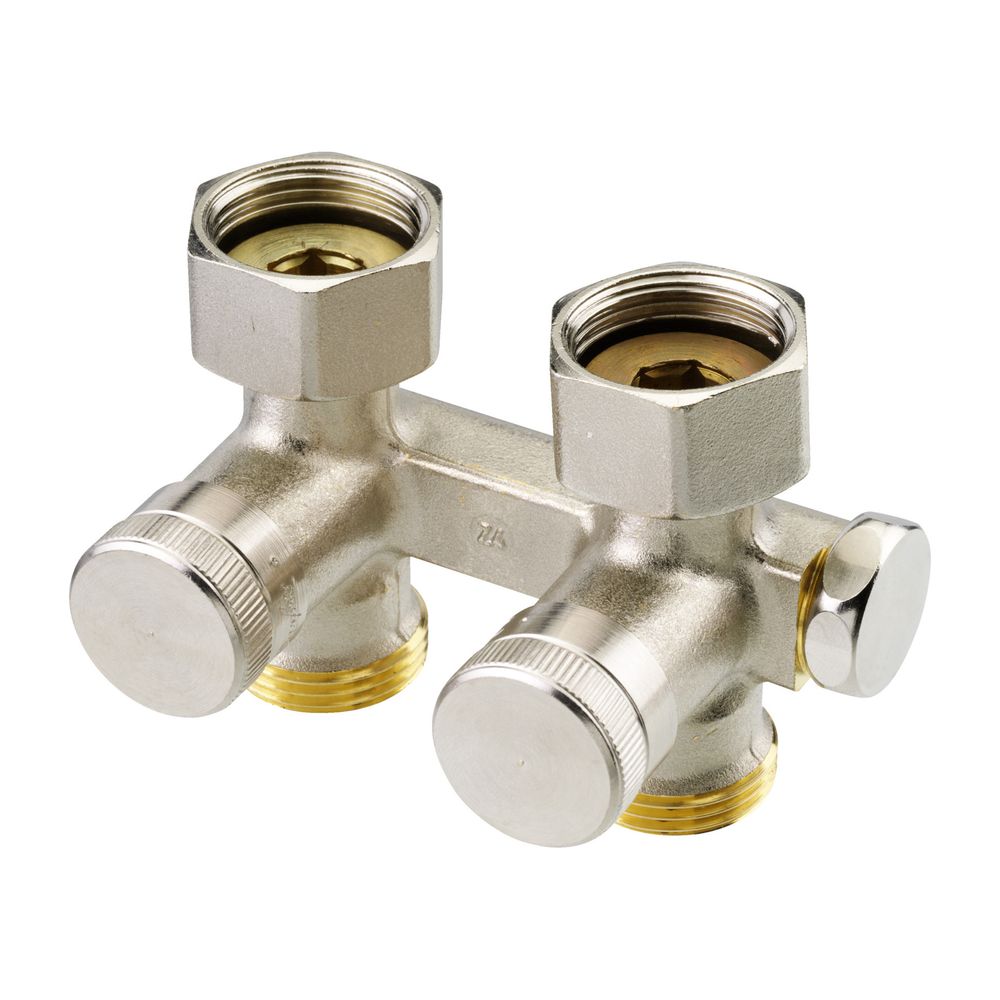

Danfoss Universalverschraubung RLV-K für Ventil-Heizörper, Heizkörper G 3/4", Durchgangsausführung
Die Danfoss Universalverschraubung RLV-K ist eine selbstdichtende Durchgangsverschraubung für Ventilheizkörper. Sie ermöglicht das individuelle Absperren und Entleeren von Heizkörpern mit einem Mittenabstand der Anschlussstutzen von 50 mm. Die Verschraubung ist für Einrohr- und Zweirohranlagen geeignet und bietet einen einstellbaren Heizkörperanteil, was Wartungsarbeiten ohne Beeinträchtigung der gesamten Heizungsanlage erleichtert.
Welche Funktionen bietet die Danfoss RLV-K?
Die Universalverschraubung RLV-K ist selbstdichtend und ermöglicht das individuelle Absperren und Entleeren von Ventilheizkörpern. Dies vereinfacht Wartungsarbeiten, da diese ohne Beeinträchtigung des gesamten Heizungssystems durchgeführt werden können. Die Verschraubung kann sowohl an Heizkörper mit Innengewinde Rp 1/2 Zoll als auch mit Außengewinde G 3/4 Zoll angeschlossen werden. Der Vor- und Rücklaufanschluss ist frei wählbar.
Wie lässt sich die Verschraubung anpassen?
Die RLV-K ist von Zwei- auf Einrohrbetrieb umstellbar und werkseitig auf Zweirohrbetrieb eingestellt. Die Umstellung auf Einrohrbetrieb erfolgt durch Drehen der Bypass-Spindel. Im Einrohrbetrieb lässt sich die Wassermenge zum Heizkörper stufenlos einstellen, was zur Sicherstellung einer Mindestumlaufwassermenge beiträgt. Das Verteilverhältnis ist zwischen 30 % und 80 % einstellbar.
Welche Anschlussmöglichkeiten und Oberflächen gibt es?
Die Verschraubung ist in Durchgangsausführung erhältlich und verfügt über eine matt vernickelte Oberfläche. Die Abdichtung von Kegel und Verschlusskappe erfolgt mit einem O-Ring. Der Rohranschluss erfolgt über 3/4 Zoll Eurokonus, passend für Danfoss Klemmverbinder zum Anschluss an Kupfer-, Weichstahl- und VPE-Kunststoffrohre. Die Anschlussgeometrie entspricht der DIN V 3838. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen.
Welche Betriebsparameter sind zu beachten?
Die Universalverschraubung ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Betriebstemperatur von 120 °C ausgelegt. Der kv-Wert beträgt bei einem Heizkörperanteil von 35 % 1,7 m³/h und bei 50 % Heizkörperanteil 1,3 m³/h.
Welches Zubehör ist verfügbar?
Als Zubehör ist eine Füll- und Entleerungsarmatur erhältlich, die unvernickelt geliefert wird. Zur Vermeidung von Schwerkraftzirkulation wird die Installation einer Zirkulationsbremse empfohlen.
Technische Daten
- Heizkörperanschluss: G 3/4 Zoll
- Rohranschluss: 3/4 Zoll Eurokonus
- Achsabstand: 50 + 1,5 mm
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 120 °C
- kv-Wert (Heizkörperanteil 35 %): 1,7 m³/h
- kv-Wert (Heizkörperanteil 50 %): 1,3 m³/h
- Verteilverhältnis einstellbar: 30 % bis 80 %
- Oberflächenschutz: vernickelt
- Ausführung: Durchgang
Die Danfoss Universalverschraubung RLV-K in Durchgangsausführung ist eine vielseitige und zuverlässige Komponente für moderne Heizungsanlagen. Sie bietet eine flexible Lösung für die Absperrung und Einstellung von Ventilheizkörpern in Einrohr- und Zweirohranlagen. Mit einem maximalen Betriebsdruck von 10 bar und einer Betriebstemperatur von bis zu 120 °C ist sie für anspruchsvolle Anwendungen geeignet und ermöglicht eine präzise Regelung des Heizkörperanteils.
Lieferumfang
- 1x Danfoss Universalverschraubung RLV-K
- 1x Anschlussstück
- 1x Dichtung
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | H-piece valves |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RLV-K |
| Hersteller-Artikelnummer | 003L0281 |
| Hersteller | Danfoss |
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
| Artikelnummer | DANFOSS-003L0281 |
| Bauhöhe | 58 |
| EAN-13 | 5702421034408 |
| Einstellbar | ja |
| Gewicht | 0,53 kg |
| Kvs-Wert | 1,4 |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Entleerungsventil | nein |
| Oberflächenschutz | vernickelt |
| WEEE-Nr. | 66490570 |
