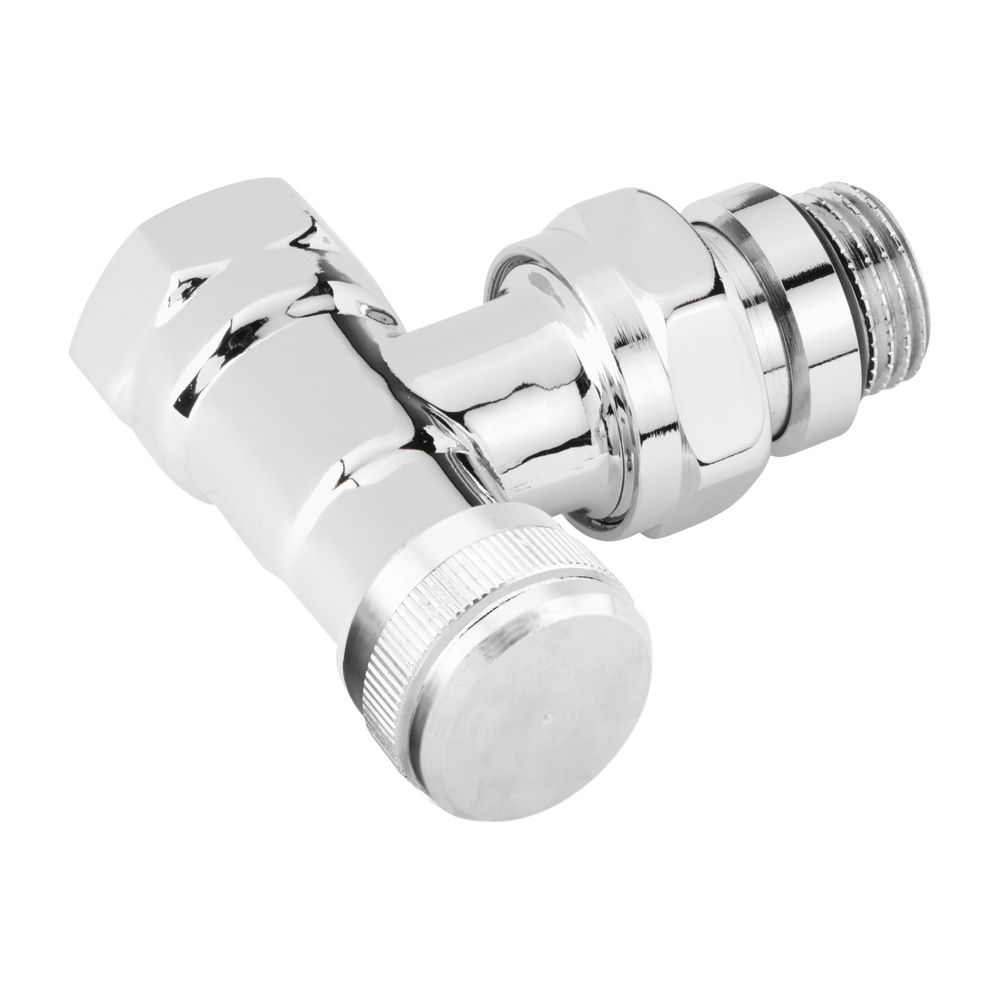

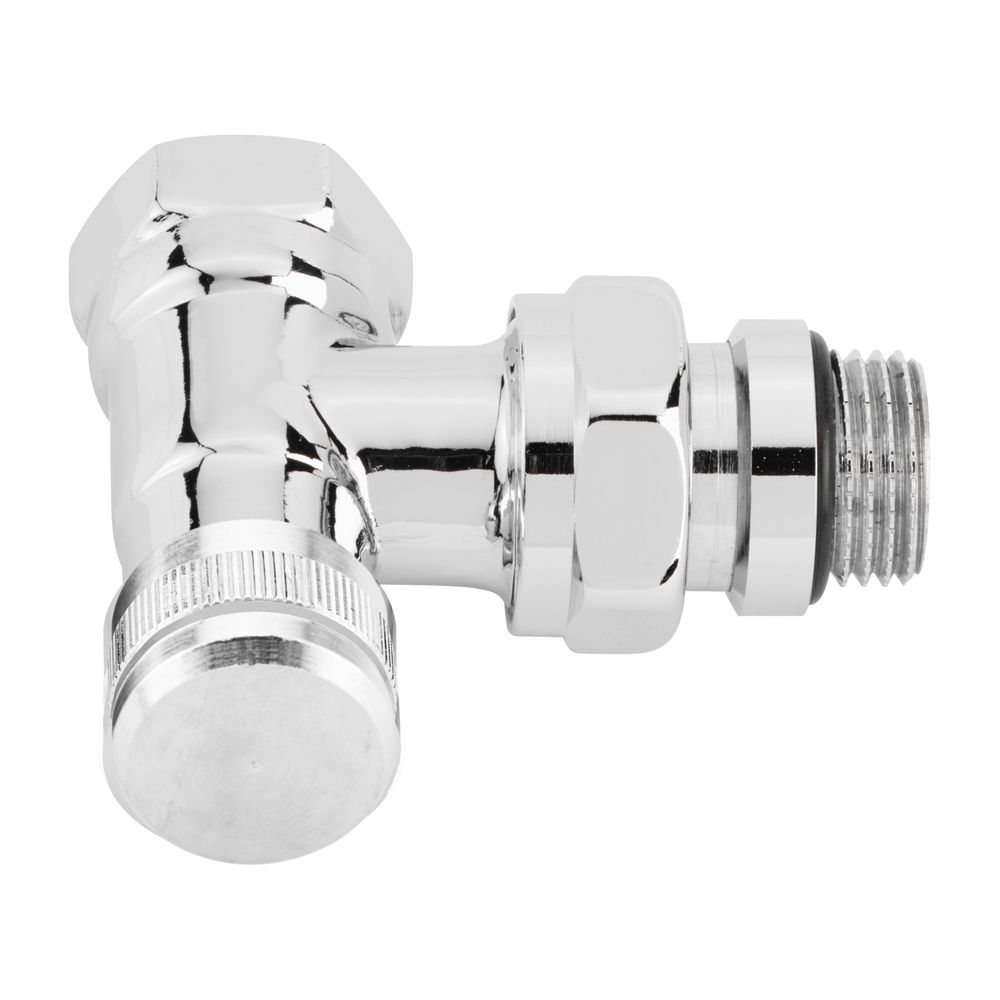

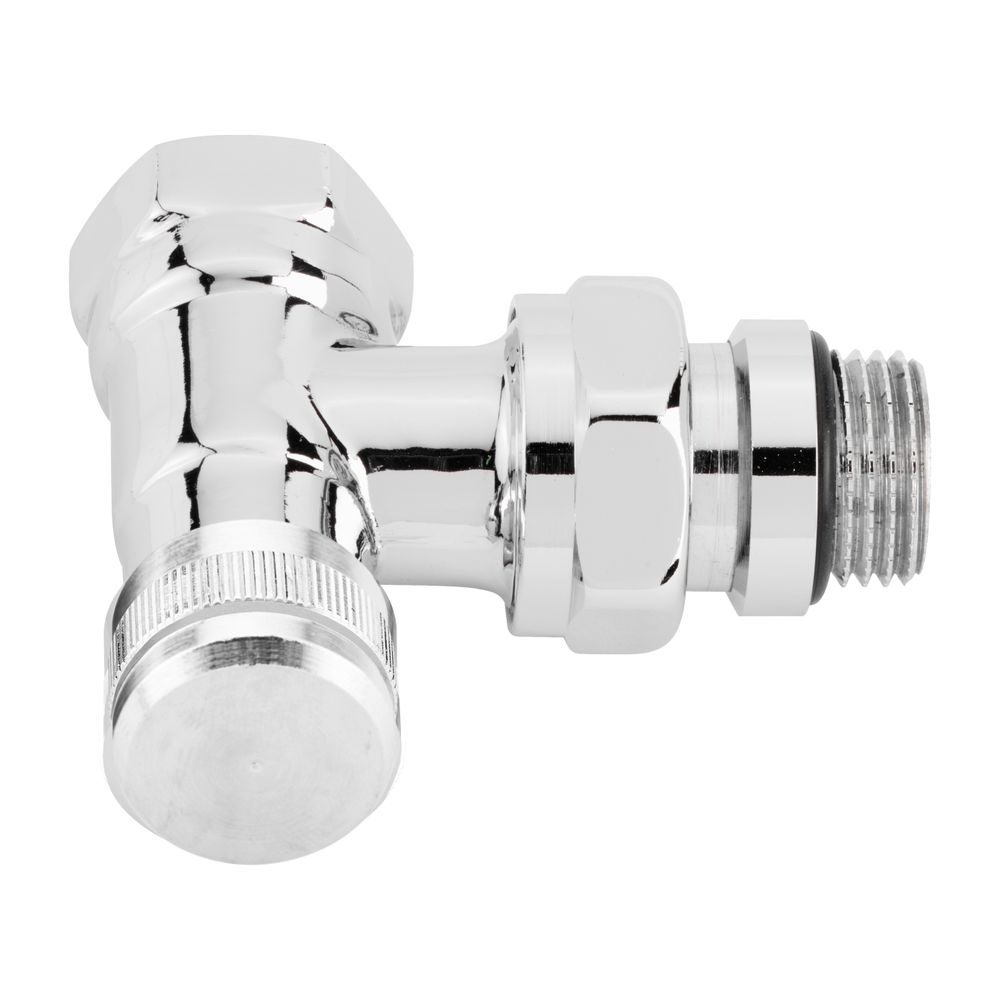

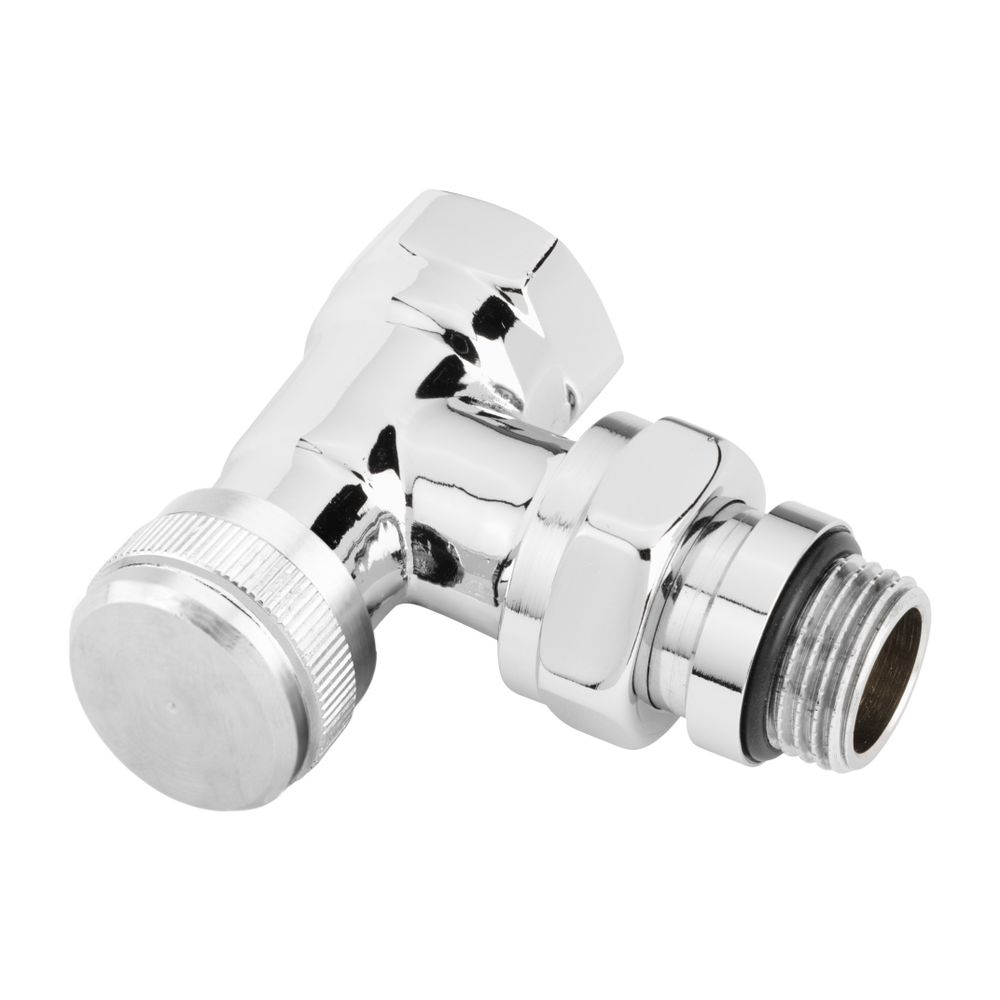

Danfoss Rücklaufverschraubung RLV-CX 15 R 1/2", Eckausführung, verchromt

Die Danfoss Rücklaufverschraubung RLV-CX 15 R 1/2" in Eckausführung und verchromter Oberfläche ist eine absperrbare und regulierbare Heizkörperverschraubung. Sie ermöglicht das individuelle Absperren einzelner Heizkörper, was Wartungs- und Reparaturarbeiten ohne Beeinträchtigung des gesamten Heizsystems vereinfacht. Mit einem kvs-Wert von 2,5 m3/h und Anschlüssen von R 1/2 für den Heizkörper sowie Rp 1/2 für die Anlage, bietet sie eine zuverlässige Lösung für Heizungsinstallationen.

Wie unterstützt die RLV-CX 15 die Heizungsanlage?

Die Danfoss Rücklaufverschraubung RLV-CX 15 ermöglicht das gezielte Absperren einzelner Heizkörper. Dies ist besonders vorteilhaft bei Wartungsarbeiten oder Reparaturen, da diese durchgeführt werden können, ohne dass die gesamte Heizungsanlage entleert oder andere Heizkörper in ihrer Funktion beeinträchtigt werden. Die Verschraubung ist zudem regulierbar und bietet eine Anschlussmöglichkeit für eine separate Entleerungsarmatur, was die Flexibilität im Betrieb erhöht.

Welche Materialien und Konstruktionsmerkmale zeichnen die Rücklaufverschraubung aus?

Die RLV-CX 15 ist aus Messing (MS 58) gefertigt und für einen Nenndruck von PN 10 sowie eine maximale Temperatur von 120 °C ausgelegt. Die Abdichtung von Kegel und Verschlusskappe erfolgt mittels O-Ring, was eine hohe Dichtigkeit sicherstellt. Die Abmessungen der Verschraubung entsprechen der DIN 3842-1. Die verchromte Oberfläche sorgt für eine ansprechende Optik und Korrosionsbeständigkeit. Die werksseitige Einstellung ist vollständig offen. Für die Installation sind keine speziellen Werkzeuge oder Verarbeitungstechniken erforderlich.

Wie erfolgt die Entleerung und welche Richtlinien sind zu beachten?

Für die Entleerung eines Heizkörpers kann eine separat erhältliche Entleerungsarmatur an die RLV-CX 15 angeschlossen werden. Zunächst wird die Abdeckkappe der Rücklaufverschraubung abgeschraubt und die Verschraubung abgesperrt. Nach dem Aufschrauben der Entleerungsarmatur lässt sich diese durch Linksdrehung des Vierkants öffnen. Die mitgelieferte Schlauchtülle der Entleerungsarmatur ist frei drehbar, was die Handhabung erleichtert. Es wird empfohlen, die Zusammensetzung des Heizwassers gemäß der VDI Richtlinie 2035 zum Korrosionsschutz in Wasserheizungsanlagen zu beachten.

Technische Daten

• Ausführung: Eck
• Anschluss Heizkörper: R 1/2
• Anschluss Anlage: Rp 1/2
• Oberfläche: verchromt
• kvs-Wert: 2,5 m3/h
• Nenndruck: PN 10
• Max. Temperatur: 120 °C
• Material: Messing (MS 58)
• Abdichtung: O-Ring
• Bauhöhe: 27 mm

Die Danfoss Rücklaufverschraubung RLV-CX 15 R 1/2" bietet eine effiziente Lösung zur Steuerung und Wartung von Heizkörpern. Ihre robuste Bauweise aus Messing (MS 58), der kvs-Wert von 2,5 m3/h und die Möglichkeit zur einfachen Entleerung machen sie zu einer praktischen Komponente in modernen Heizungsanlagen. Die Eckausführung und die verchromte Oberfläche fügen sich zudem harmonisch in verschiedene Installationsumgebungen ein.
