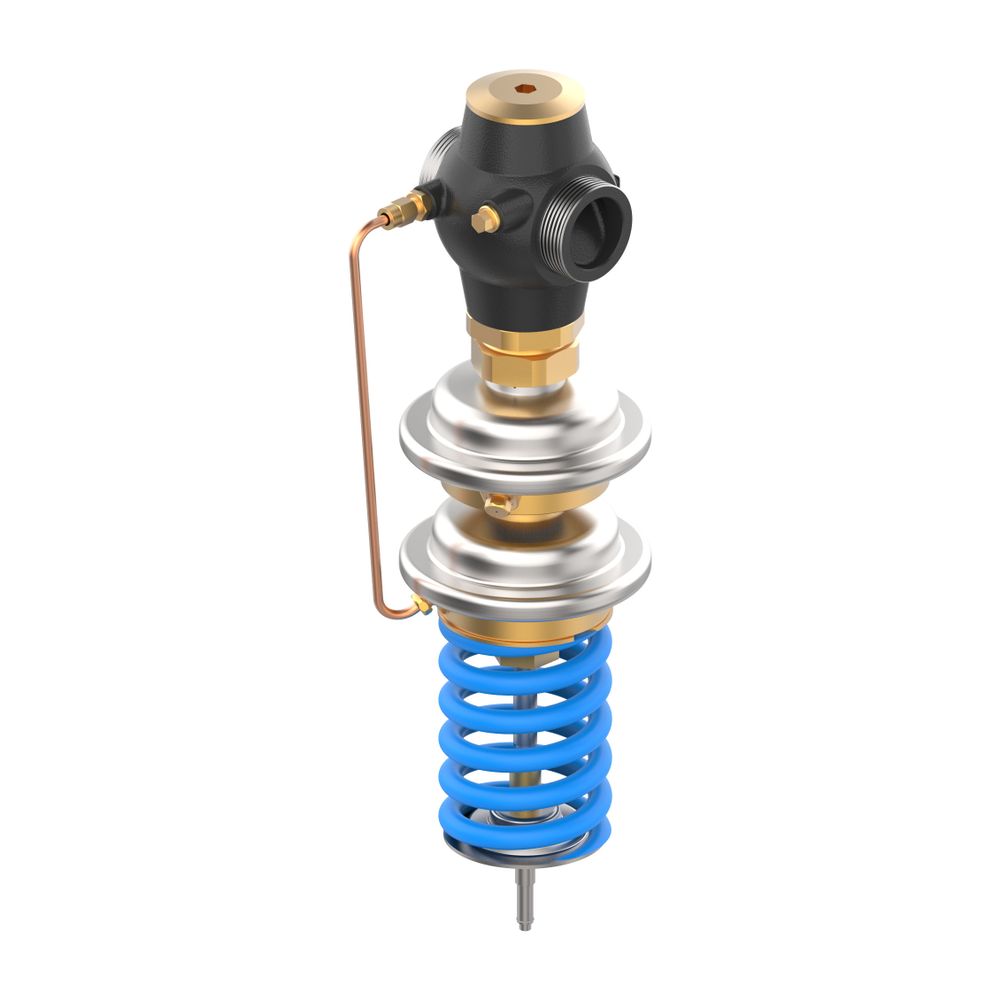

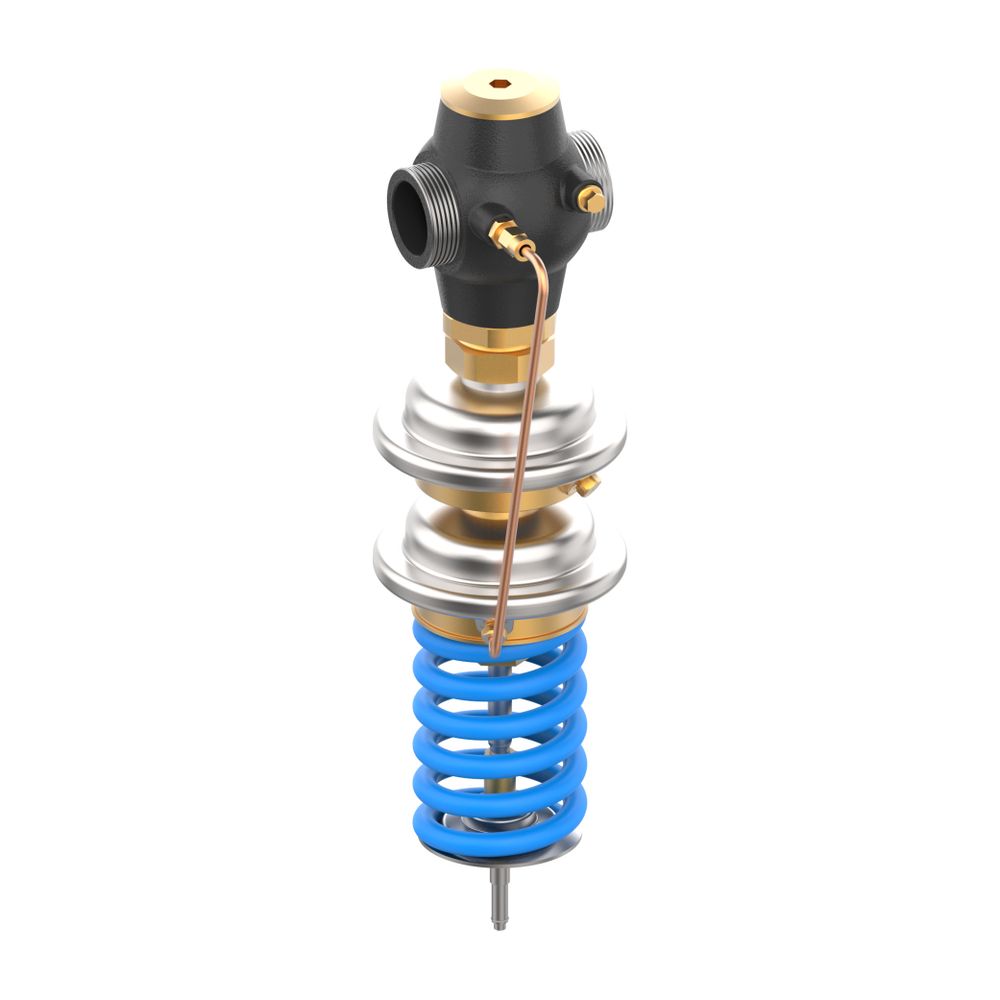

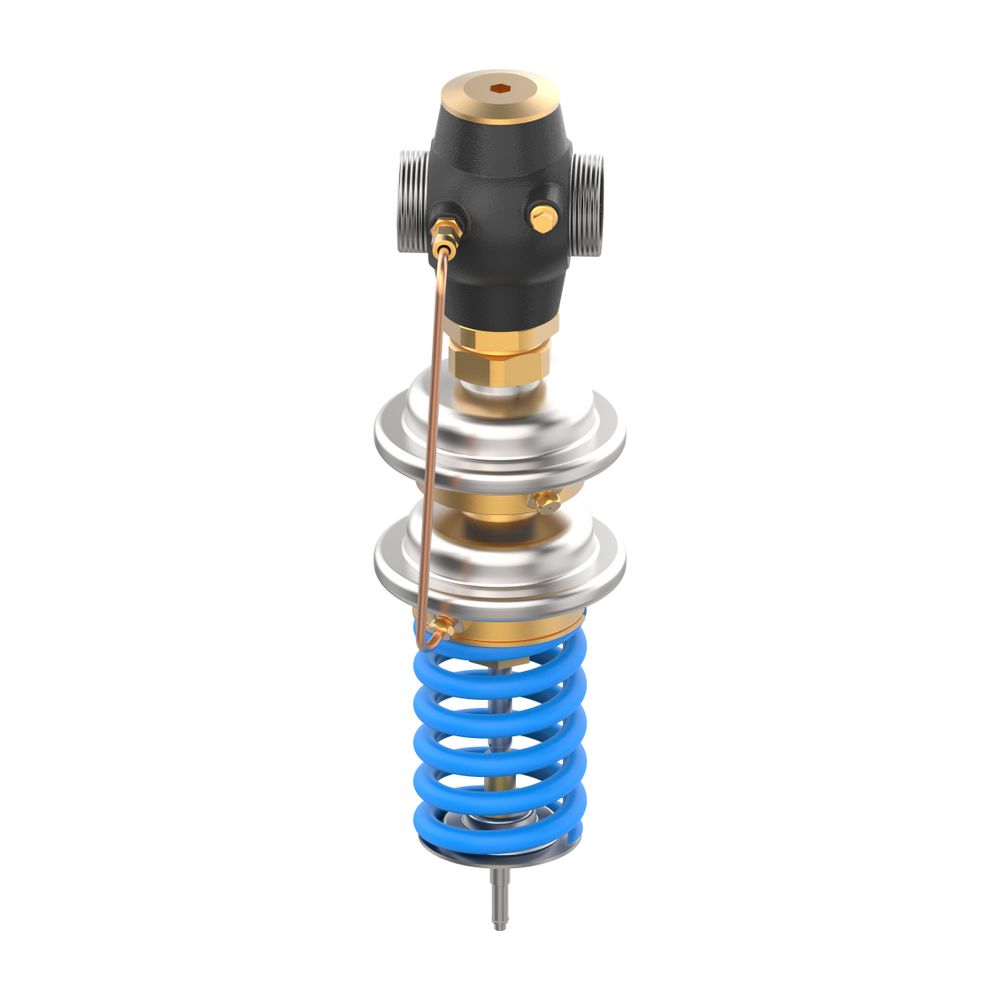

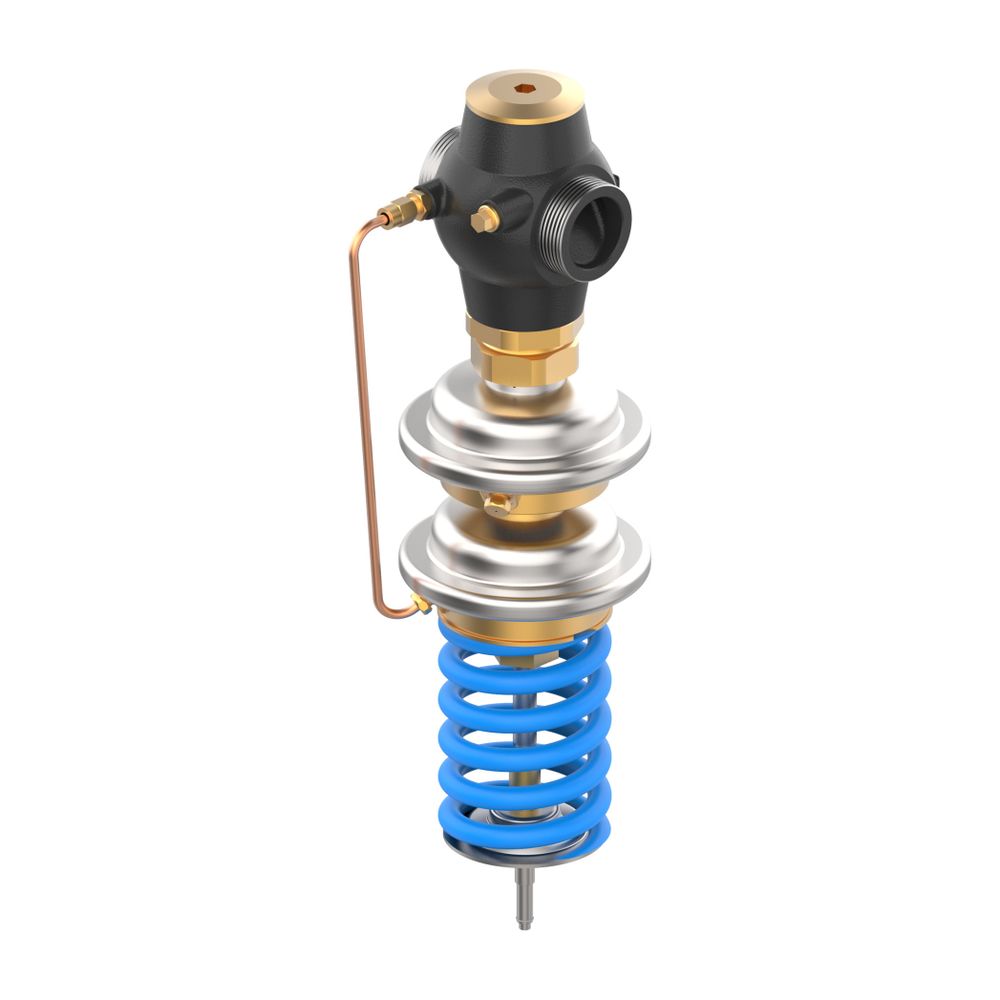

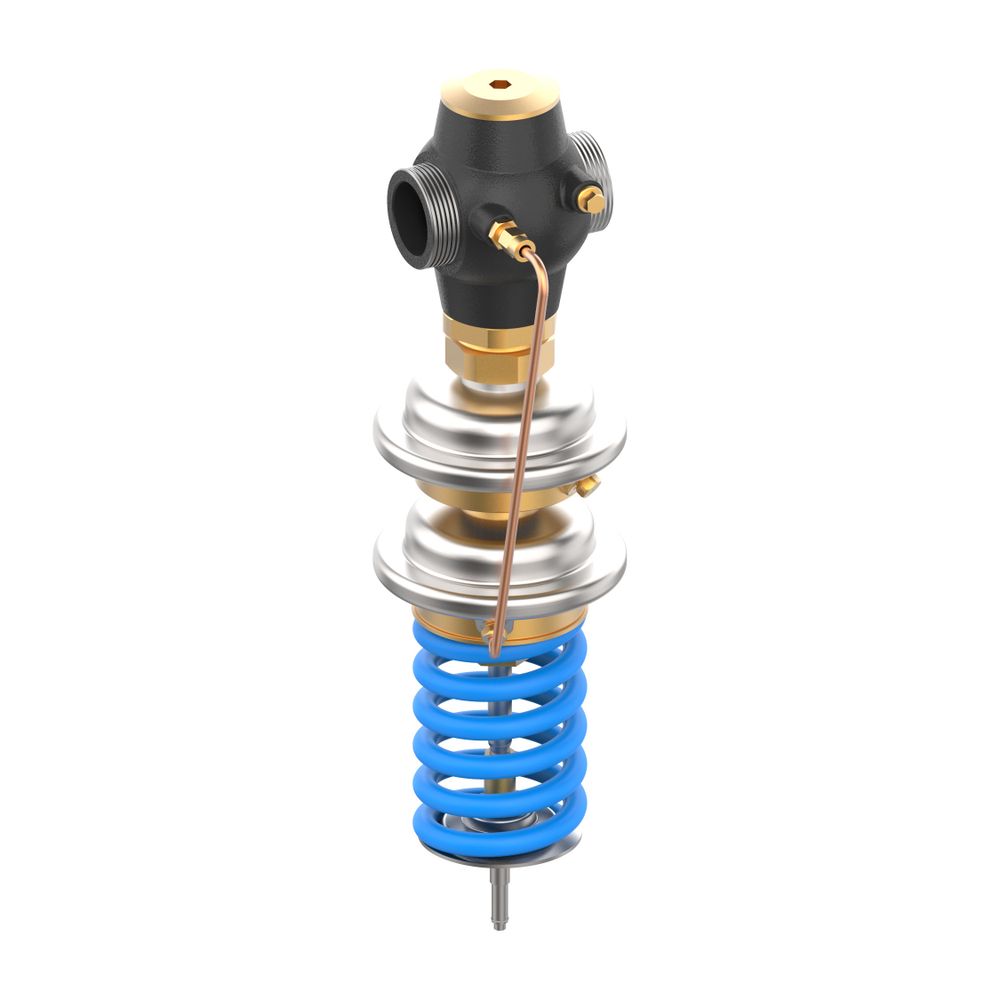

Danfoss Sicherheitsabsperrventil SAVD 32 G 1 3/4" A, 2-8 bar, Kvs 12,5, PN 25

Das Danfoss Sicherheitsabsperrventil SAVD 32 ist ein Regler ohne Hilfsenergie, der durch selbsttätiges Schließen die Überschreitung des Druckes hinter dem Ventil verhindert. Es ist drucklos offen und schließt bei steigendem Druck. Dieses Ventil ist primär für den Einsatz in Fernwärmeanlagen konzipiert, findet aber auch Anwendung in Heizungs- und Kühlungsanlagen. Mit einer Nennweite von DN 32, einem Anschluss G 1 3/4 A und einem Kvs-Wert von 12,5 m³/h ist es für einen Nenndruck von PN 25 und einen Sollwertbereich von 2 bis 8 bar ausgelegt.

Welche Funktion erfüllt das Danfoss SAVD 32?

Das Danfoss Sicherheitsabsperrventil SAVD 32 verhindert durch sein selbsttätiges Schließen die Überschreitung des Druckes nach dem Ventil. Es ist für den Einsatz mit Wasser und Wasser-Glykol-Gemischen mit bis zu 30 % Glykolanteil in Heizungs-, Fernheizungs- und Kühlungsanlagen geeignet. Das Ventil ist drucklos offen und schließt zuverlässig bei steigendem Druck, um die Systemintegrität sicherzustellen. Die Bauteilprüfung erfolgte nach AGFW Arbeitsblatt FW 05, und es entspricht den Normen DIN 4747-1 sowie AGFW - FW 504.

Wie ist das Sicherheitsabsperrventil aufgebaut?

Der Regler des Danfoss SAVD 32 besteht aus einem Stellventil und einem Antrieb mit zwei Stellmembranen sowie einer Sollwertfeder zur präzisen Druckeinstellung. Das Ventil ist druckentlastet und verfügt über einen Kegel mit Weichdichtung. Das Ventilgehäuse wird aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3) gefertigt. Der Ventilkegel besteht aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung ist aus EPDM. Der Stellantrieb umfasst Edelstahl W.Nr. 1.4301, entzinkungsbeständiges Messing CuZn36Pb2As und eine Regelmembran aus EPDM.

Welche technischen Merkmale zeichnen das SAVD 32 aus?

Das Danfoss Sicherheitsabsperrventil SAVD 32 ist für eine Nennweite von DN 32 ausgelegt und besitzt einen Anschluss mit Außengewinde G 1 3/4 A nach DIN ISO 228/1. Der kvs-Wert beträgt 12,5 m³/h, was eine effiziente Durchflussregelung ermöglicht. Es ist für einen Nenndruck von PN 25 und einen maximalen Differenzdruck von 16 bar spezifiziert. Der einstellbare Sollwertbereich liegt zwischen 2 und 8 bar. Das Ventil ist für Medientemperaturen von 2 °C bis 150 °C geeignet.

Technische Daten

• Nennweite DN: 32
• Anschluss: G 1 3/4 A
• kvs-Wert: 12,5 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck dp max.: 16 bar
• Temperaturbereich: 2 - 150 °C
• Sollwertbereich: 2 - 8 bar
• Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Ventilkegel: Edelstahl W.-Nr. 1.4404
• Kegeldichtung: EPDM

Das Danfoss Sicherheitsabsperrventil SAVD 32 bietet eine zuverlässige Lösung zur Druckregelung in anspruchsvollen Heizungs-, Kühlungs- und Fernwärmeanlagen. Die robuste Konstruktion aus hochwertigen Materialien wie Sphäroguss und Edelstahl, kombiniert mit einem präzisen Einstellbereich von 2 bis 8 bar und einem Nenndruck von PN 25, stellt eine sichere und effiziente Funktion sicher. Mit einem kvs-Wert von 12,5 m³/h ist es für eine Vielzahl von Anwendungen geeignet, bei denen eine konstante Druckhaltung entscheidend ist.
