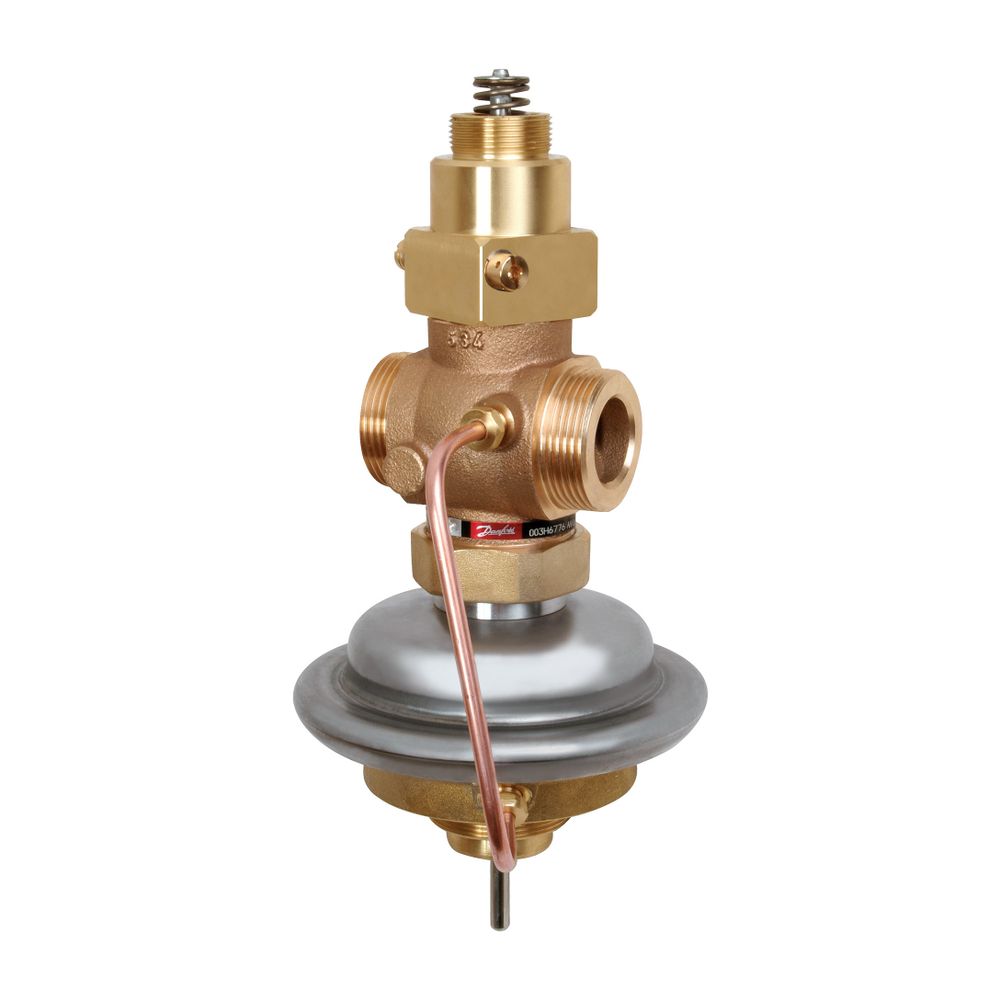

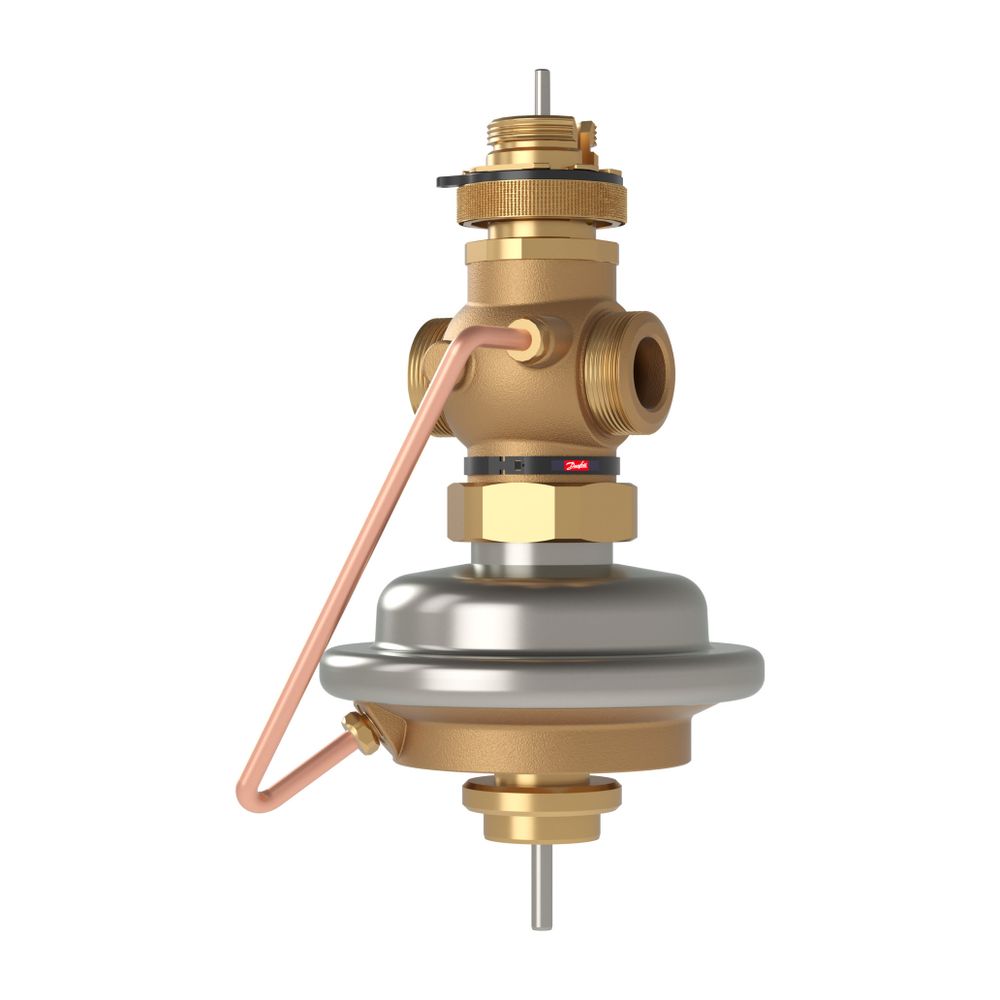

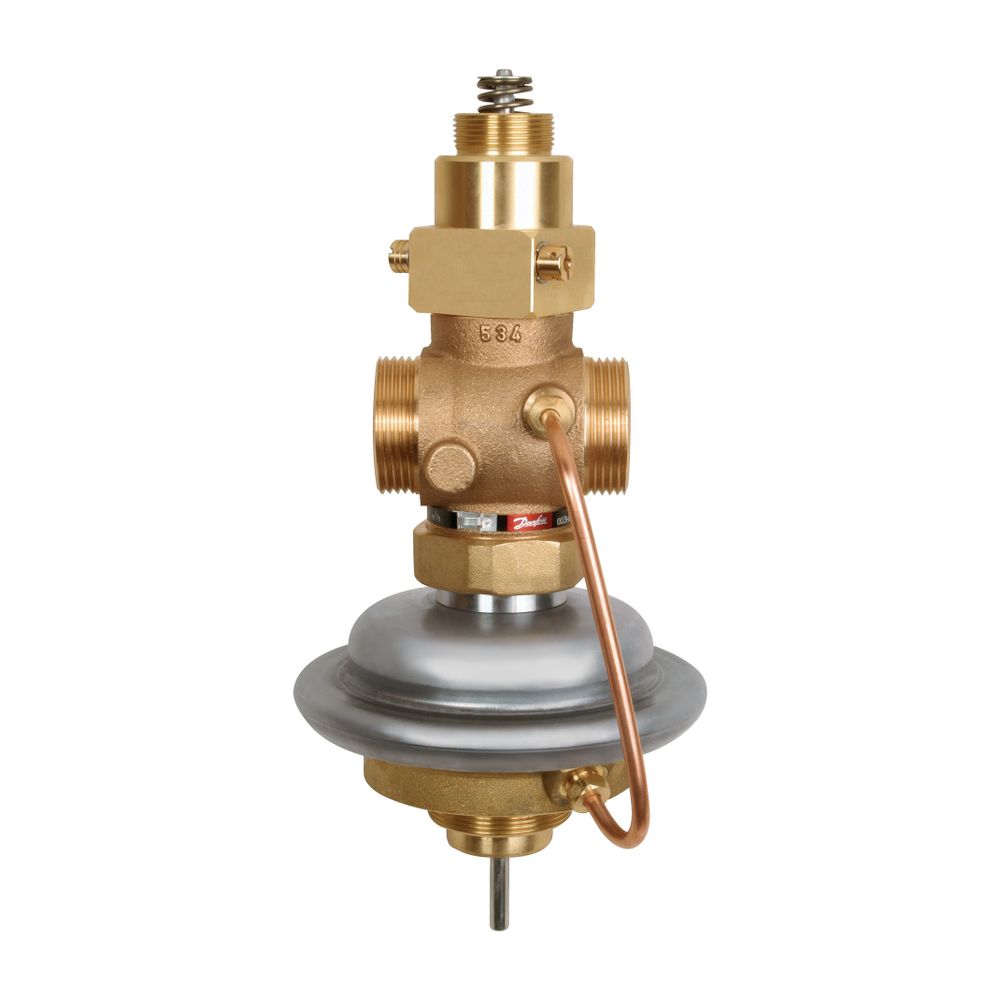

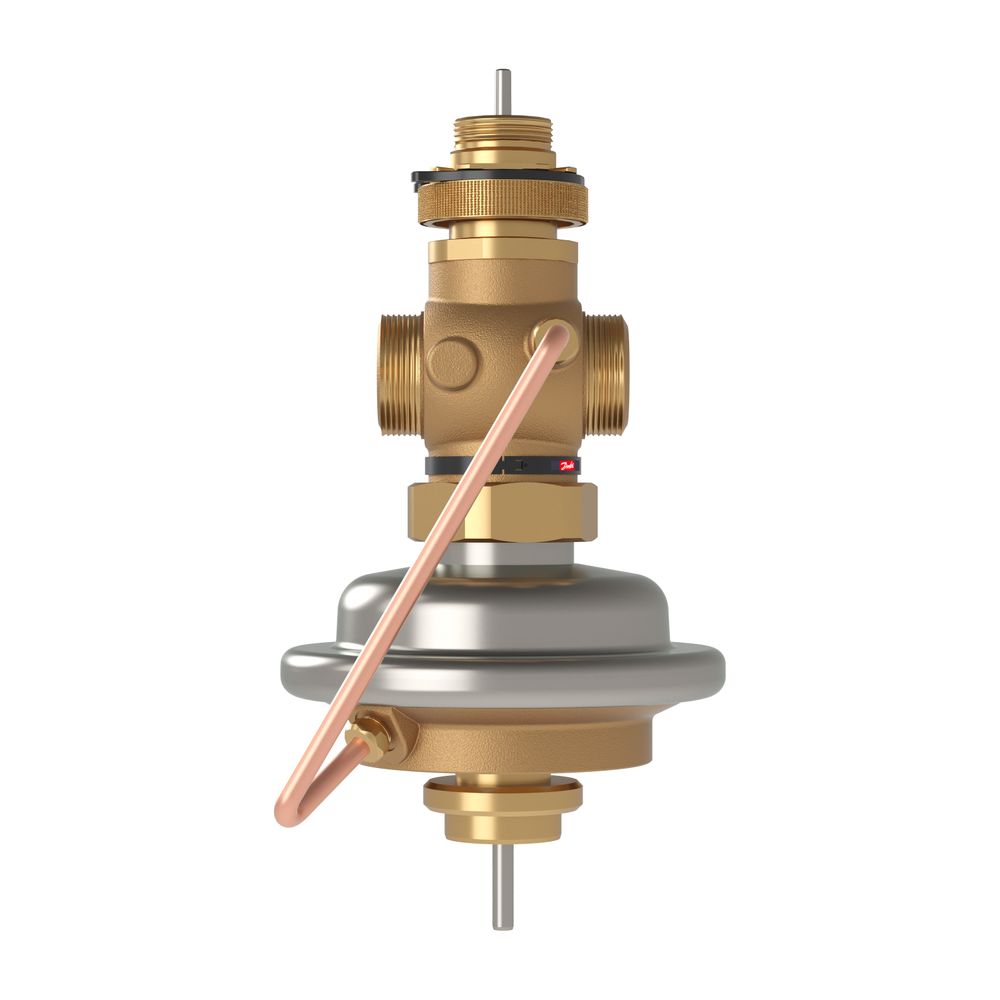

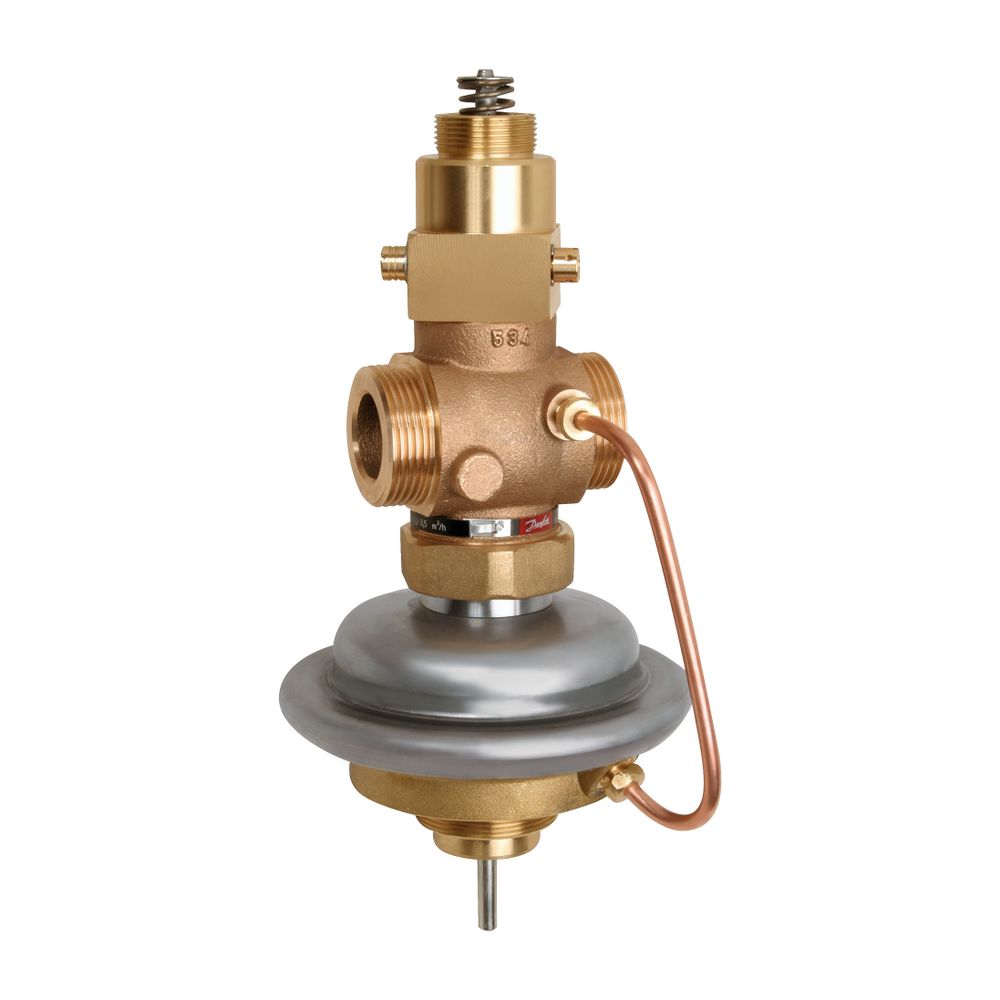

Danfoss Volumenstromregler mit integriertem Stellventil AVQMT DN 15, Kvs 1,6, PN 25, RG5, G 3/4" A

Der Danfoss Volumenstromregler AVQMT DN 15 mit integriertem Stellventil ist eine präzise Komponente für Heiz- und Kühlsysteme, die mit bis zu 30 % Glykolanteil betrieben werden können. Dieses druckentlastete Ventil eignet sich für den Einbau im Vor- oder Rücklauf und bietet eine Nennweite von DN 15, einen Kvs-Wert von 1,6 m³/h sowie eine Druckstufe von PN 25.

Aus welchen Materialien besteht der Volumenstromregler?

Das Ventilgehäuse des Danfoss Volumenstromreglers AVQMT ist aus robustem Rotguss CuZn36Pb2 (RG5) gefertigt. Der Ventilsitz besteht aus Messing CuZn36Pb2As und der Ventilkegel aus Edelstahl W.Nr.1.4571. Eine metallische Kegeldichtung und eine gewebeverstärkte EPDM-Membran im Stellantrieb tragen zur Dichtheit und Funktionssicherheit bei. Der Stellantrieb selbst ist aus entzinkungsbeständigem Edelstahl W.Nr.1.4301 und CuZn36Pb2As gefertigt.

Für welche Anwendungen ist der AVQMT Volumenstromregler geeignet?

Der Regler ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil ausgelegt und kann Temperaturen von 2 °C bis 150 °C standhalten. Er ist für den Anschluss an Thermostate des Typs AVT sowie an elektrische Stellantriebe der Serie AMV(E)... vorbereitet. Die Auslegung als druckentlastetes Ventil ermöglicht einen stabilen Betrieb unter variierenden Druckbedingungen. Die Installation kann flexibel sowohl im Vorlauf als auch im Rücklauf erfolgen. Der maximale Differenzdruck beträgt 20 bar.

Welche Volumenstrombereiche deckt der Regler ab?

Der Volumenstrombereich des AVQMT liegt zwischen 0,05 m³/h und 0,8 m³/h, mit einem maximalen Volumenstrom von 0,9 m³/h. Der Wirkdruck beträgt 0,2 bar. Die Klappencharakteristik ist linear.

Technische Daten

• Nennweite DN: 15
• Anschluss: G 3/4 A Außengewinde
• Kvs-Wert: 1,6 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,05 - 0,8 m³/h
• Maximaler Volumenstrom: 0,9 m³/h
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (RG5)

Der Danfoss Volumenstromregler AVQMT DN 15 stellt eine robuste und präzise Lösung für die Volumenstromregelung in Heiz- und Kühlanlagen dar. Mit seiner Konstruktion aus hochwertigen Materialien wie Rotguss und Edelstahl, einem Kvs-Wert von 1,6 m³/h und einem breiten Temperaturbereich von 2 °C bis 150 °C, bietet er eine zuverlässige und langlebige Performance. Die Kompatibilität mit Thermostaten und elektrischen Stellantrieben macht ihn zu einer flexiblen Komponente für anspruchsvolle Anwendungen.
