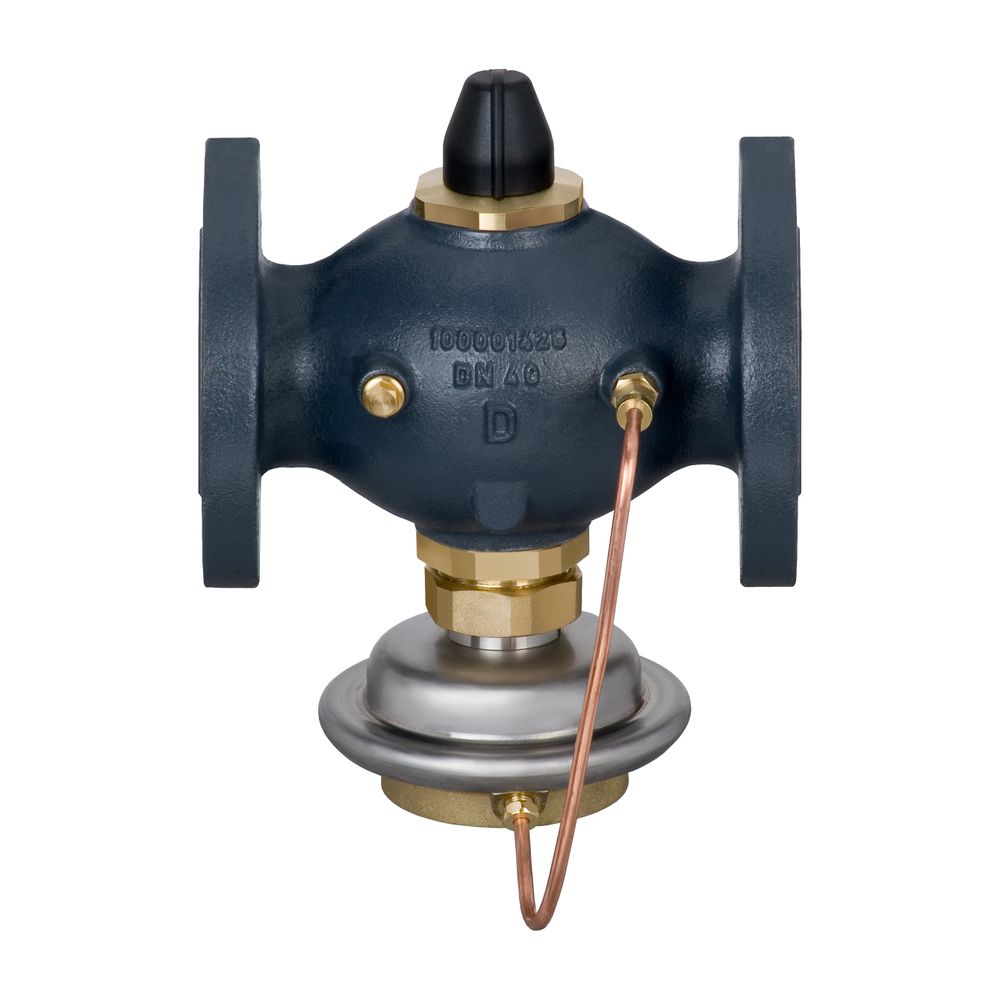

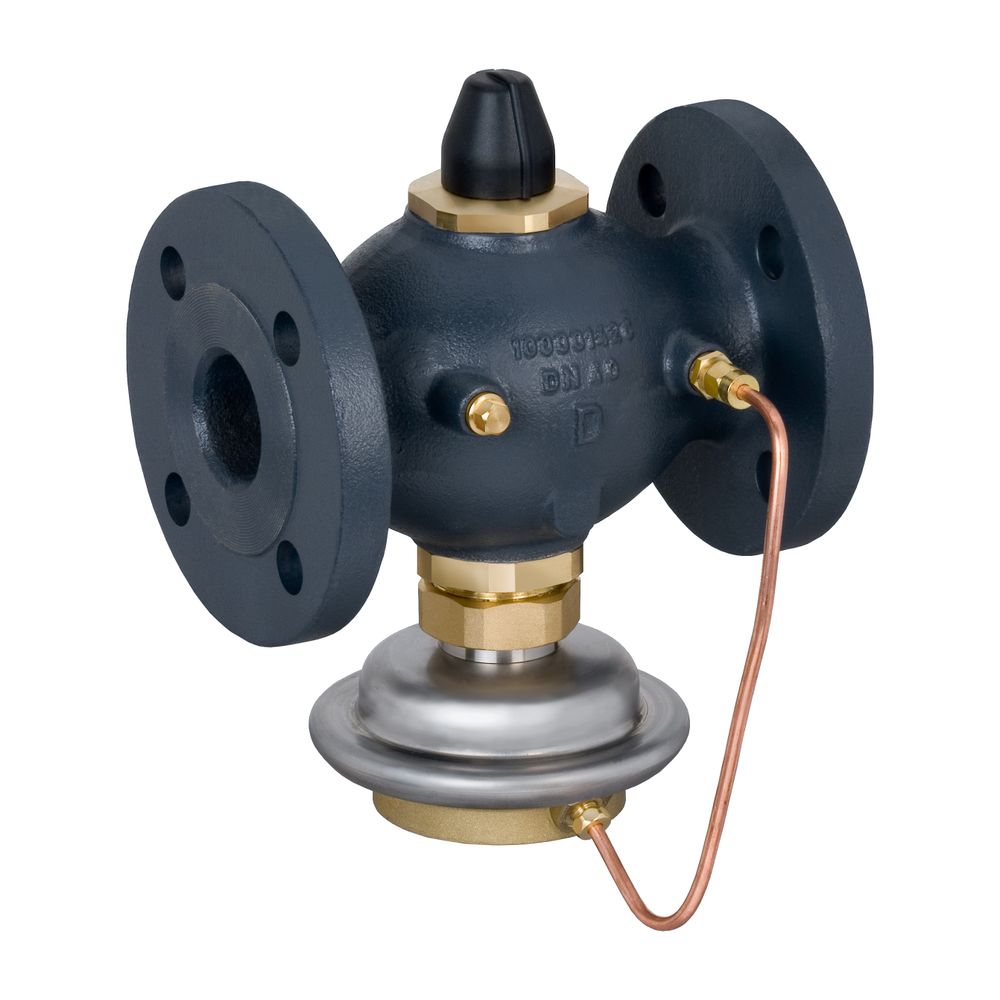

Danfoss Volumenstromregler AVQ DN 40, Kvs 20,0, PN 25, mit Flansch

Der Danfoss Volumenstromregler AVQ DN 40 mit Flanschanschluss ist ein selbsttätiger Volumenstromregler, der speziell für den Einsatz in Fernwärmeanlagen entwickelt wurde. Mit einem kvs-Wert von 20,0 m³/h und einer Nenndruckstufe von PN 25 eignet sich das Gerät zur präzisen Begrenzung des Volumenstroms in Heiz- und Kühlkreisläufen mit bis zu 30 % Glykolanteil. Der Regler kann sowohl im Vor- als auch im Rücklauf installiert werden und ermöglicht eine zuverlässige Durchflussregelung bei Temperaturen von 2 bis 150 °C.

Wie funktioniert der Danfoss Volumenstromregler AVQ?

Der AVQ Volumenstromregler arbeitet selbsttätig und schließt, sobald der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung und einem Antrieb mit einer Stellmembran. Diese Konstruktion ermöglicht eine druckentlastete Regelung des Durchflusses, wodurch Schwankungen im System ausgeglichen werden.

Für welche Anwendungen ist der AVQ Volumenstromregler geeignet?

Der Regler ist für den Einsatz in Fernwärmeanlagen konzipiert und eignet sich für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 %. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine präzise Volumenstrombegrenzung erforderlich ist, um die Systemeffizienz und Betriebssicherheit zu verbessern.

Welche Materialien und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus robustem Sphäroguss (EN-GJS-400-18-LT, GGG-40.3), der Ventilsitz und der Ventilkegel sind aus Edelstahl gefertigt. Die Kegeldichtung sowie die Membran sind aus EPDM, wobei die Membran zusätzlich gewebeverstärkt ist. Der Stellantrieb besteht aus Edelstahl und einem entzinkungsbeständigen CuZn36Pb2As-Material. Der Anschluss erfolgt über einen Flansch nach DIN 2501, Form C.

Welche technischen Eigenschaften zeichnen den AVQ Volumenstromregler aus?

Der Regler verfügt über eine Nennweite DN 40 und einen kvs-Wert von 20,0 m³/h. Der maximale Differenzdruck beträgt 16 bar, die Volumenstrombegrenzung erfolgt bei einem Wirkdruck von 0,2 bar. Der Volumenstrombereich liegt zwischen 0,80 und 10,0 m³/h, wobei der maximale Volumenstrom bei 12,0 m³/h liegt. Die zulässige Betriebstemperatur für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil reicht von 2 bis 150 °C.

Technische Daten

• Nennweite: DN 40
• kvs-Wert: 20,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Volumenstrombereich: 0,80 bis 10,0 m³/h
• Maximaler Volumenstrom: 12,0 m³/h
• Wirkdruck für Volumenstrombegrenzung: 0,2 bar
• Temperaturbereich: 2 bis 150 °C (Heiz-/Kühlwasser bis 30 % Glykol)
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Anschluss: Flansch DIN 2501, Form C

Der Danfoss Volumenstromregler AVQ DN 40 bietet eine präzise und zuverlässige Volumenstrombegrenzung für Fernwärmeanlagen und Heiz- sowie Kühlkreisläufe. Mit seiner robusten Bauweise aus Sphäroguss und Edelstahl sowie der flexiblen Einbaumöglichkeit im Vor- oder Rücklauf ist er für anspruchsvolle Anwendungen mit Temperaturen bis 150 °C und Glykolanteilen bis 30 % geeignet. Die einstellbare Volumenstrombegrenzung und der hohe Nenndruck PN 25 ermöglichen eine sichere und effiziente Regelung des Durchflusses.
