Beschreibung

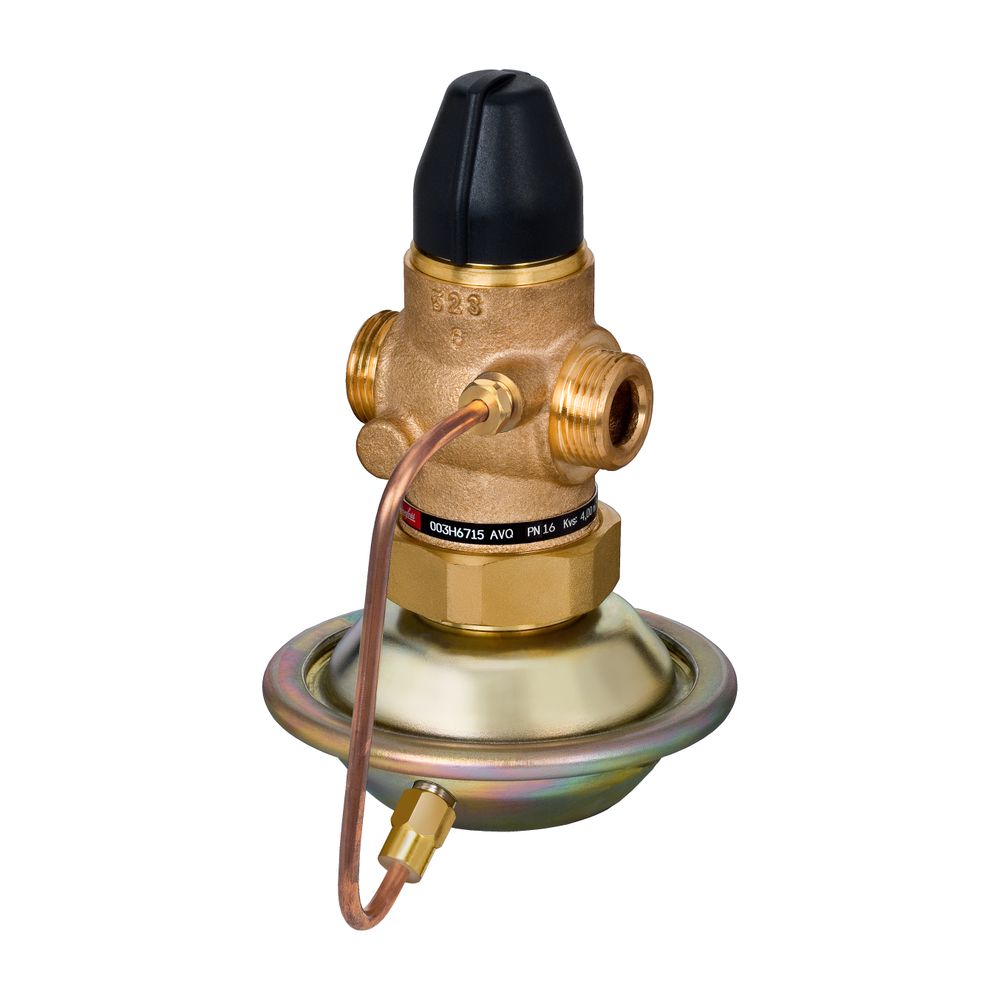

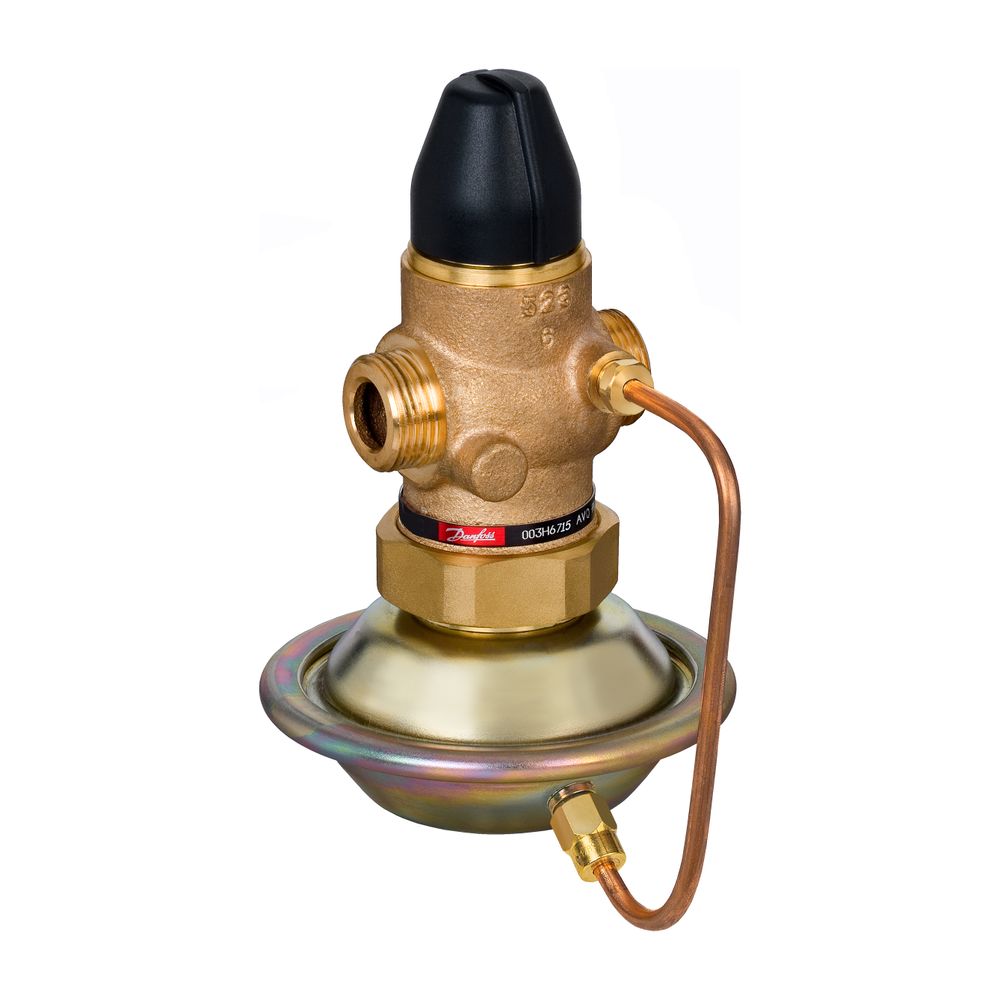

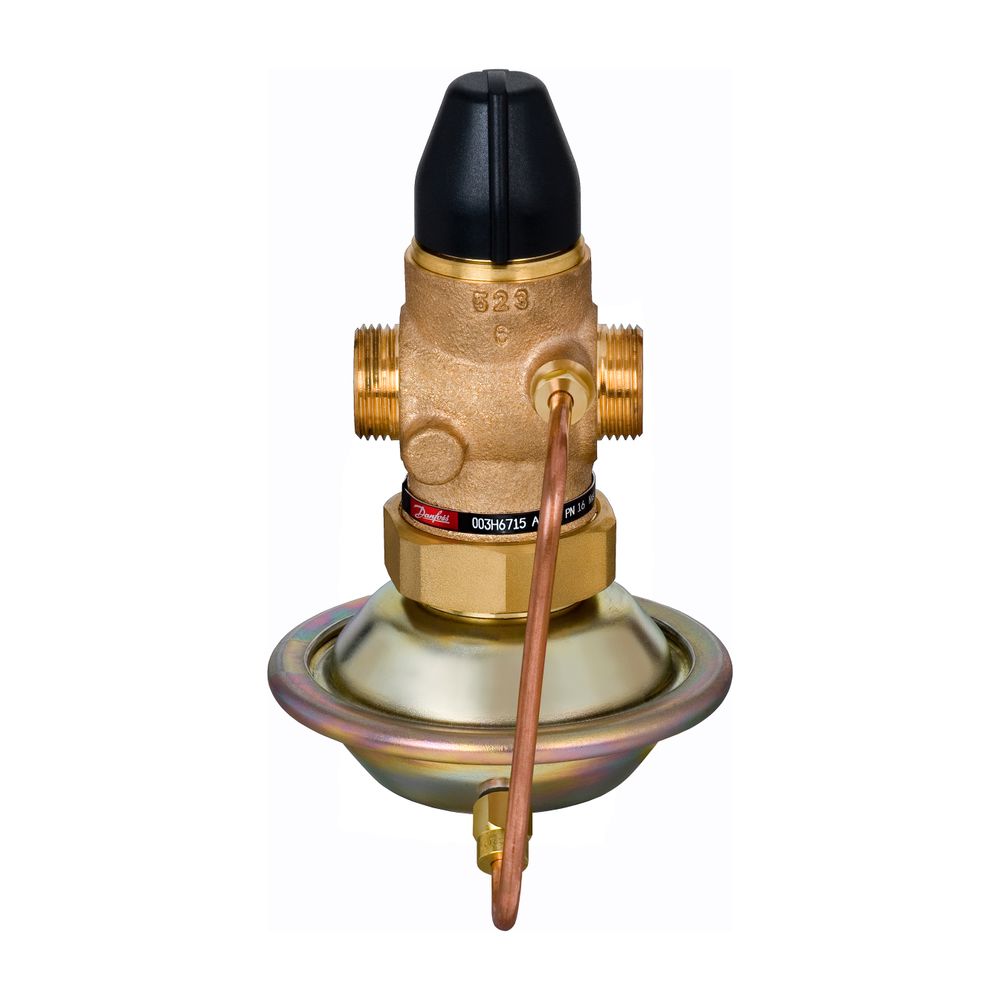

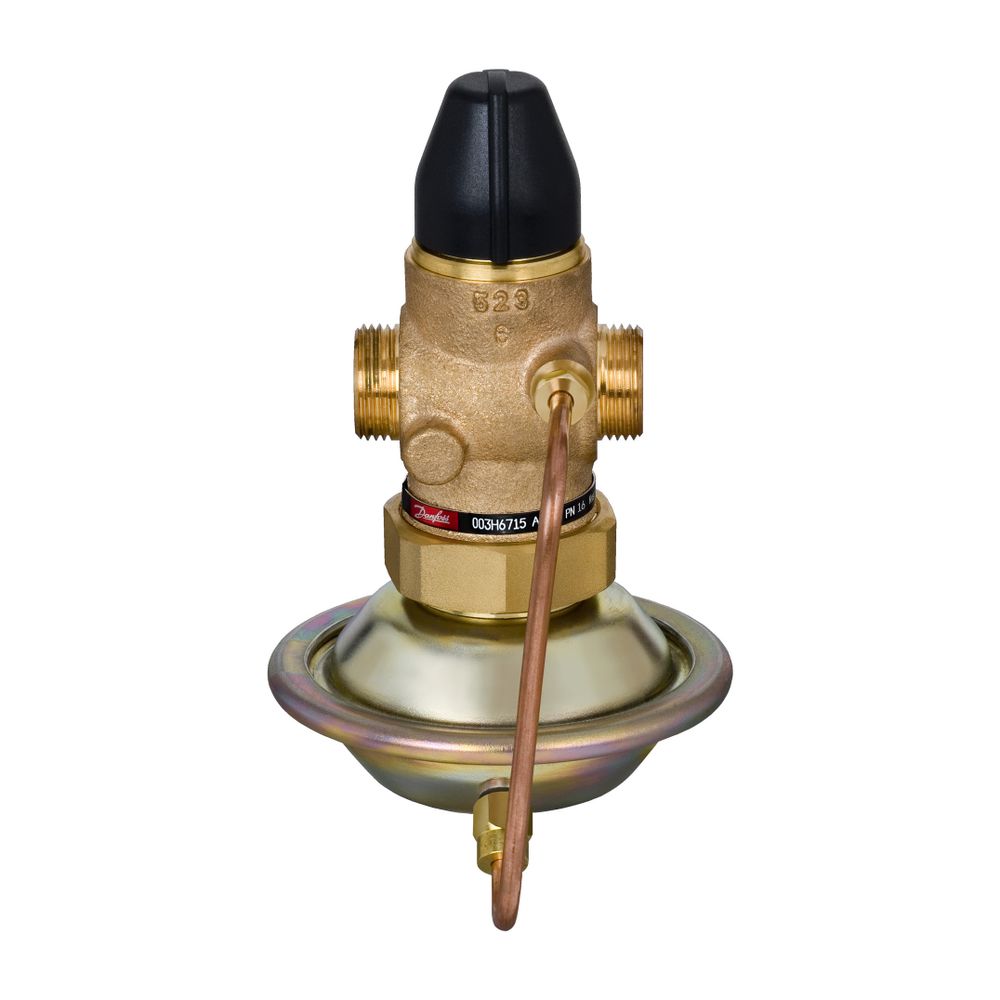

Danfoss Volumenstromregler AVQ DN 25, Kvs 8,0, PN 16, G 1 1/4" A
Der Danfoss Volumenstromregler AVQ DN 25 ist ein selbsttätiger Regler für den Einsatz in Fernwärmeanlagen sowie Warm- und Heißwasseranlagen bis maximal 140 °C. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 16 ist er für den Einbau im Rücklauf konzipiert und verfügt über Außengewindeanschlüsse G 1 1/4" A.
Wie funktioniert der Danfoss Volumenstromregler AVQ?
Der AVQ ist ein selbsttätiger Volumenstromregler, der den Durchfluss automatisch begrenzt, sobald der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung und einem Antrieb mit einer Stellmembrane, die den Durchfluss präzise steuert. Dies ermöglicht eine konstante Durchflussmenge und trägt zur Optimierung der Systemeffizienz bei.
Für welche Medien und Temperaturen ist der AVQ geeignet?
Der Volumenstromregler ist für Zirkulationswasser sowie glykolhaltiges Wasser mit einem Glykolanteil von bis zu 30 % geeignet. Die zulässige Betriebstemperatur liegt im Bereich von 2 °C bis 140 °C. Das Gehäuse des Reglers ist aus robustem Rotguss (Bronze Rg 5) gefertigt, was eine hohe Beständigkeit und Langlebigkeit in den genannten Anwendungsbereichen sicherstellt.
Welche technischen Merkmale und Anschlüsse bietet der AVQ?
Der Danfoss Volumenstromregler AVQ DN 25 verfügt über einen Nenndurchmesser von DN 25 und ist für einen Nenndruck von PN 16 ausgelegt. Der Kvs-Wert beträgt 8,0 m³/h, und der Durchflusseinstellbereich liegt zwischen 0,25 m³/h und 3,5 m³/h. Der maximal zulässige Differenzdruck beträgt 12 bar, während der Wirkdruck für die Volumenstrombegrenzung bei 0,2 bar liegt. Die Anschlüsse sind als Außengewinde G 1 1/4" A gemäß ISO 228/1 ausgeführt. Die Klappencharakteristik ist linear, und die Einbauposition ist der Rücklauf. Die Bauhöhe des Reglers beträgt 128.
Technische Daten
- Nenndurchmesser: DN 25
- Kvs-Wert: 8,0 m³/h
- Nenndruck: PN 16
- Anschluss: Außengewinde G 1 1/4" A (ISO 228/1)
- Max. zul. Differenzdruck: 12 bar
- Wirkdruck Volumenstrombegrenzung: 0,2 bar
- Durchflusseinstellbereich: 0,25-3,5 m³/h
- Medientemperatur: 2-140 °C
- Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
- Bauhöhe: 128
Der Danfoss Volumenstromregler AVQ DN 25 bietet eine zuverlässige und präzise Volumenstrombegrenzung für Warm- und Heißwasseranlagen bis 140 °C. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 16 ist er eine effiziente Lösung für Fernwärmeanlagen und trägt zur Systemoptimierung bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVQ |
| Hersteller-Artikelnummer | 003H6715 |
| Hersteller | Danfoss |
| Anschlüsse | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6715 |
| Ausführung | Membran |
| Bauhöhe | 128 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5702421542361 |
| Geeignet für Flüssigkeiten | ja |
| Gewicht | 1,892 kg |
| Klappencharakteristik | linear |
| Max Differenzdruck | 12 |
| Nenndurchmesser | DN 25 |
| Volumenstrom | 6 |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
