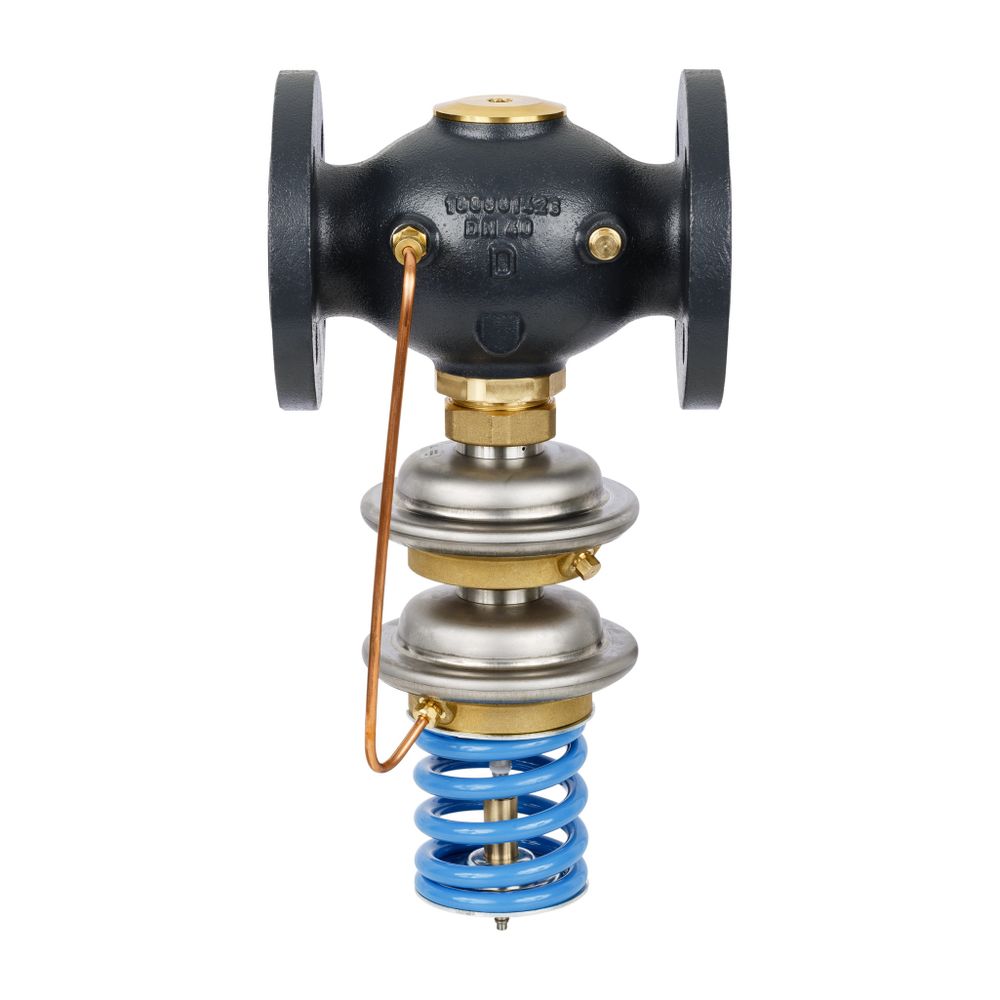

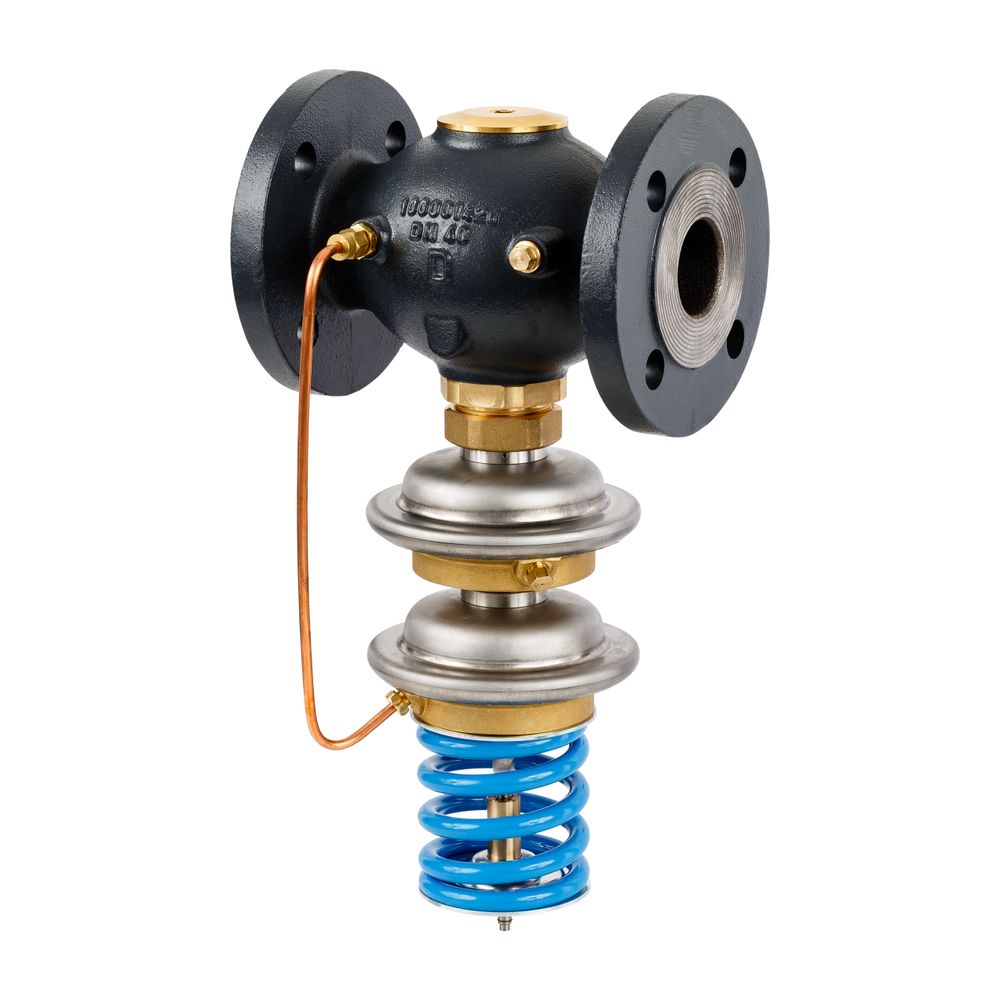

Danfoss Sicherheitsabsperrventil SAVD 32 Flansch, 1-5 bar, Kvs 12,5, PN 25

Das Danfoss Sicherheitsabsperrventil SAVD 32 mit Flanschanschluss ist ein selbsttätiger Regler ohne Hilfsenergie, der speziell für den Einsatz in Fernwärmeanlagen, Heizungs- und Kühlungsanlagen konzipiert wurde. Es verhindert zuverlässig die Überschreitung des Drucks hinter dem Ventil und ist für Medien wie Wasser und Wasser-Glykol-Gemische mit bis zu 30 % Glykolanteil geeignet. Mit einem Kvs-Wert von 12,5 m³/h und einem einstellbaren Sollwertbereich von 1 bis 5 bar bietet dieses Ventil eine präzise Druckregelung bei einem Nenndruck von PN 25.

Wie funktioniert das Danfoss Sicherheitsabsperrventil SAVD?

Das Danfoss SAVD Sicherheitsabsperrventil arbeitet nach dem Prinzip eines drucklos offenen Reglers. Es schließt selbsttätig bei steigendem Druck nach dem Ventil und verhindert so eine Überschreitung des voreingestellten Drucks. Diese Funktion ist entscheidend für die Sicherheit und Stabilität von Heizungs-, Fernheizungs- und Kühlungsanlagen, indem es das System vor Überdruck schützt. Der Regler besteht aus einem Stellventil, einem Antrieb mit zwei Stellmembranen und einer Sollwertfeder zur präzisen Druckeinstellung.

Welche Materialien werden verwendet und wie ist der Aufbau?

Das Sicherheitsabsperrventil SAVD 32 ist für Langlebigkeit und Zuverlässigkeit konstruiert. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3), während der Ventilkegel aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt sind. Eine EPDM-Weichdichtung am Kegel sorgt für eine sichere Abdichtung. Der Antrieb verfügt über eine Regel- und Sicherheitsmembrane, wobei die Werkstoffe Edelstahl W.Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As zum Einsatz kommen. Die Regelmembran ist ebenfalls aus EPDM gefertigt.

Für welche Anwendungen und Medien ist das Ventil geeignet?

Das Danfoss Sicherheitsabsperrventil SAVD 32 ist primär für den Einsatz in Fernwärmeanlagen sowie in Heizungs- und Kühlungsanlagen vorgesehen. Es ist für den Betrieb mit Zirkulationswasser und glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der Temperaturbereich für die Medien liegt zwischen 2 °C und 150 °C, was eine breite Anwendungspalette ermöglicht.

Welche Normen erfüllt das Ventil und wie erfolgt der Anschluss?

Das Danfoss SAVD Sicherheitsabsperrventil ist nach DIN 4747-1 und AGFW - FW 504 normenkonform. Zudem ist es bauteilgeprüft nach AGFW Arbeitsblatt FW 05. Der Anschluss erfolgt über einen Flansch nach DIN 2501 Form C mit einer Nennweite von DN 32. Der Nenndruck beträgt PN 25, und der maximale Differenzdruck (dp max.) liegt bei 16 bar.

Technische Daten

• Nennweite DN: 32
• Anschluss: Flansch
• Kvs-Wert: 12,5 m³/h
• Nenndruck PN: 25
• Sollwertbereich: 1 - 5 bar
• Maximaler Differenzdruck (dp max.): 16 bar
• Temperaturbereich: 2 - 150 °C
• Medien: Wasser, Wasser-Glykol-Gemische (bis 30 % Glykolanteil)
• Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Ventilkegel: Edelstahl W.-Nr. 1.4404

Das Danfoss Sicherheitsabsperrventil SAVD 32 bietet eine zuverlässige und präzise Druckregelung für anspruchsvolle Anwendungen in Fernwärme-, Heizungs- und Kühlsystemen. Seine robuste Bauweise aus hochwertigen Materialien wie Sphäroguss und Edelstahl, kombiniert mit einer EPDM-Dichtung, ermöglicht eine lange Lebensdauer und Betriebssicherheit. Mit einem Kvs-Wert von 12,5 m³/h und einem einstellbaren Sollwert von 1 bis 5 bar ist dieses Ventil eine effiziente Lösung zur Druckbegrenzung bei einem Nenndruck von PN 25.
