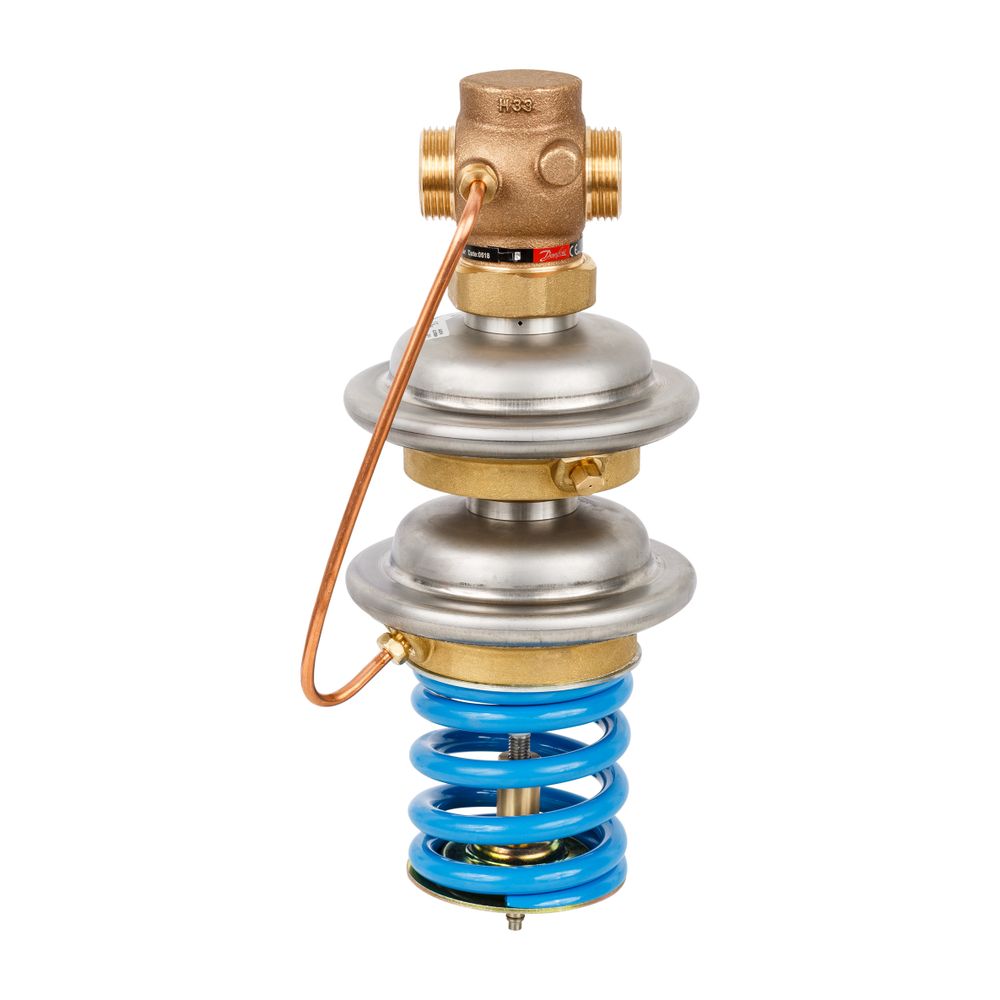

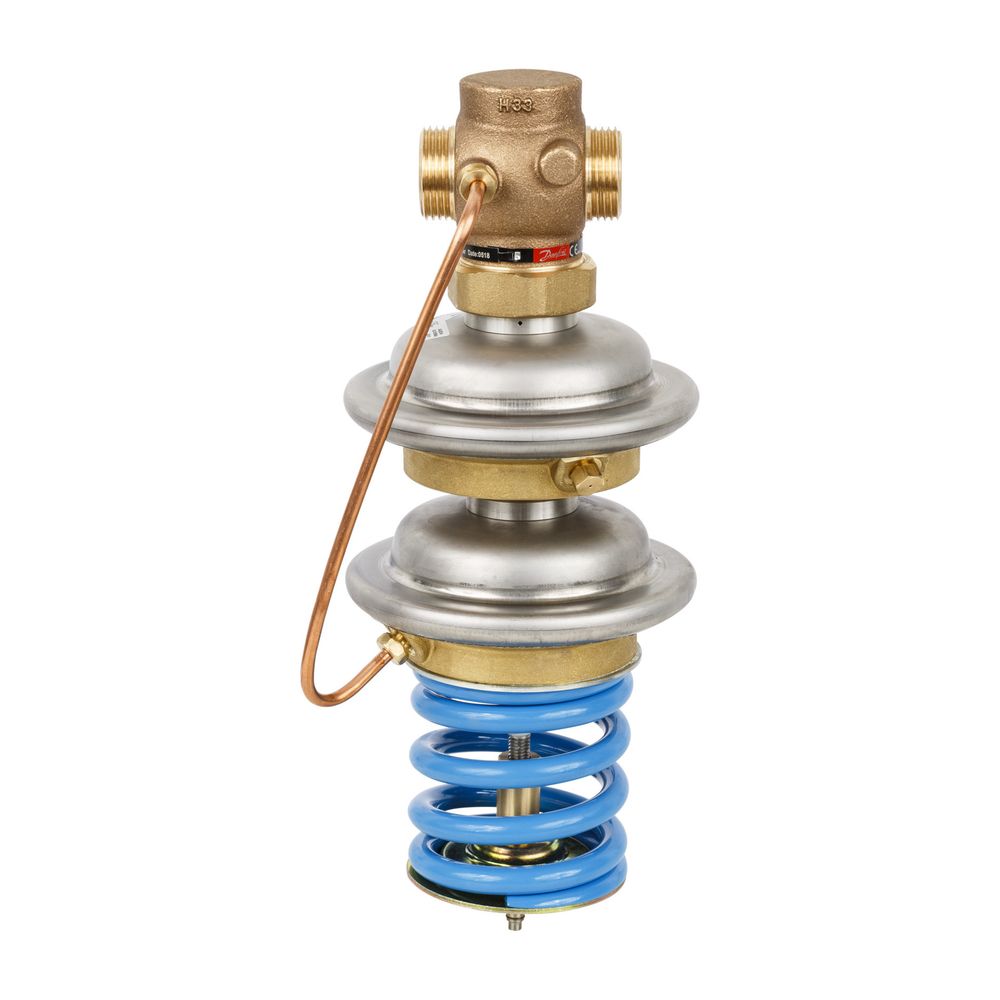

Danfoss Sicherheitsabsperrventil SAVD 20 G 1" A, 1-5 bar, Kvs 6,3, PN 25

Das Danfoss Sicherheitsabsperrventil SAVD 20 G 1" A ist ein selbsttätiger Regler ohne Hilfsenergie, der die Überschreitung des Druckes nach dem Ventil verhindert. Es ist drucklos offen und schließt bei steigendem Druck, wodurch es sich ideal für den Einsatz in Heizungs-, Fernheizungs- und Kühlungsanlagen eignet. Mit einer Nennweite von DN 20, einem Anschluss G 1" A und einem Kvs-Wert von 6,3 m³/h ist dieses Ventil für einen Sollwertbereich von 1 bis 5 bar ausgelegt und für einen Nenndruck von PN 25 geeignet.

Wie funktioniert das Danfoss SAVD Sicherheitsabsperrventil?

Das SAVD Sicherheitsabsperrventil von Danfoss arbeitet als Regler ohne Hilfsenergie. Es ist so konzipiert, dass es bei steigendem Druck selbsttätig schließt und somit eine Überschreitung des voreingestellten Drucks hinter dem Ventil verhindert. Das Ventil ist im drucklosen Zustand offen. Die Konstruktion umfasst ein Stellventil, einen Antrieb mit zwei Stellmembranen sowie eine Sollwertfeder zur präzisen Druckeinstellung. Das Ventil ist druckentlastet und verfügt über einen Kegel mit Weichdichtung, während der Antrieb mit einer Regel- und Sicherheitsmembrane ausgestattet ist. Das Ventil ist normenkonform nach DIN 4747-1 und AGFW - FW 504 sowie bauteilgeprüft nach AGFW Arbeitsblatt FW 05.

Für welche Anwendungen ist das SAVD 20 geeignet?

Das Danfoss SAVD 20 Sicherheitsabsperrventil findet überwiegend in Fernwärmeanlagen Anwendung. Es ist zudem für den Einsatz in Heizungs- und Kühlungsanlagen konzipiert. Als Medium können Wasser sowie Wasser-Glykol-Gemische mit einem Glykolanteil von bis zu 30 % verwendet werden. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, was eine flexible Integration in verschiedene Anlagentypen ermöglicht.

Welche Materialien stellen die Zuverlässigkeit sicher?

Für die Fertigung des Danfoss SAVD Sicherheitsabsperrventils werden hochwertige Materialien verwendet, die eine lange Lebensdauer und Betriebssicherheit sicherstellen. Das Ventilgehäuse besteht aus Rotguss CuZn40Pb2 (RG5), der Ventilkegel aus Messing CuZn40Pb2 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung ist aus EPDM gefertigt. Der Stellantrieb setzt sich aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As zusammen, ergänzt durch eine Regelmembran aus EPDM. Diese Materialkombination trägt zur Robustheit und Korrosionsbeständigkeit des Ventils bei.

Technische Daten

• Nennweite DN: 20
• Anschluss: G 1" A
• Kvs-Wert: 6,3 m³/h
• Nenndruck PN: 25
• Sollwertbereich: 1-5 bar
• Maximaler Differenzdruck (dp max.): 20 bar
• Temperaturbereich: 2-150 °C
• Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
• Ventilsitz: Edelstahl W.-Nr. 1.4571
• Kegeldichtung: EPDM

Das Danfoss Sicherheitsabsperrventil SAVD 20 G 1" A bietet eine zuverlässige Lösung zur Druckregelung in anspruchsvollen Heiz-, Kühl- und Fernwärmeanlagen. Seine selbsttätige Funktion ohne Hilfsenergie, der breite Temperaturbereich von 2 bis 150 °C und der Nenndruck von PN 25 machen es zu einer robusten Komponente. Die präzise Einstellbarkeit des Sollwertes von 1 bis 5 bar und der Kvs-Wert von 6,3 m³/h stellen eine effiziente und sichere Betriebsweise sicher.
