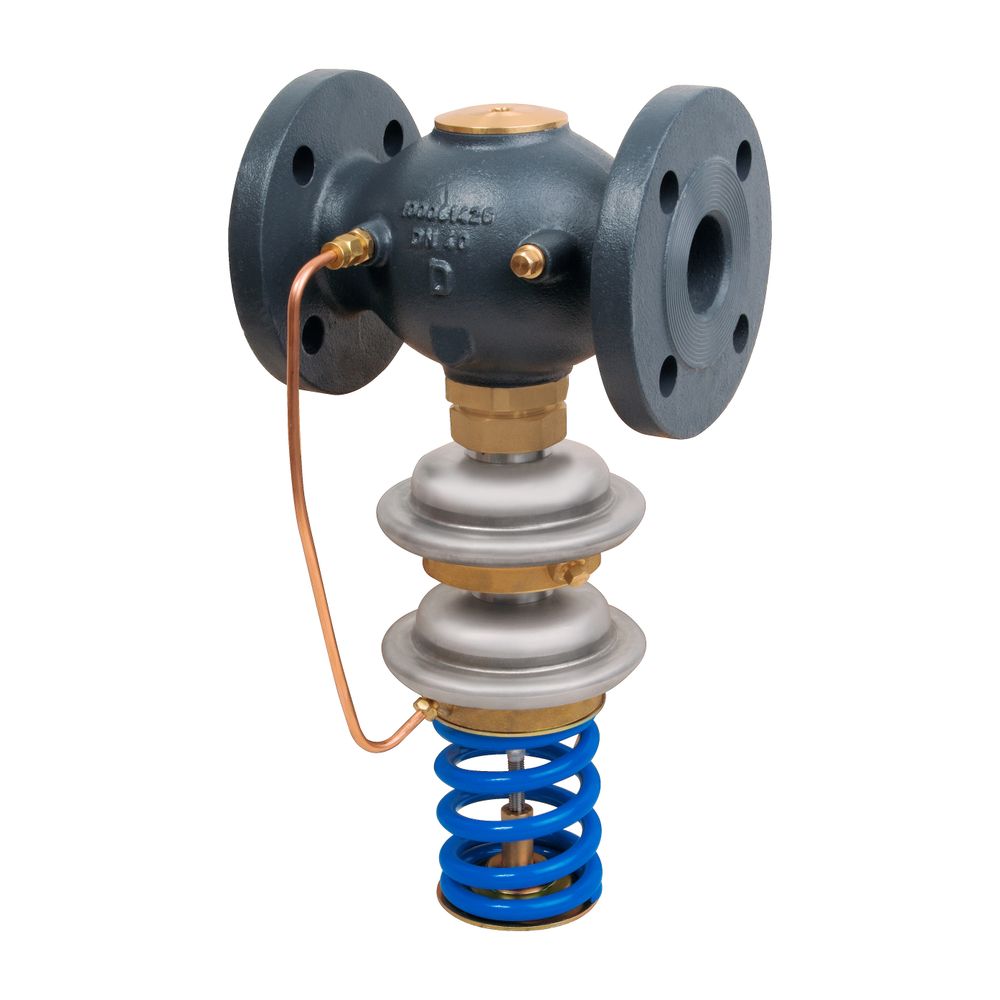

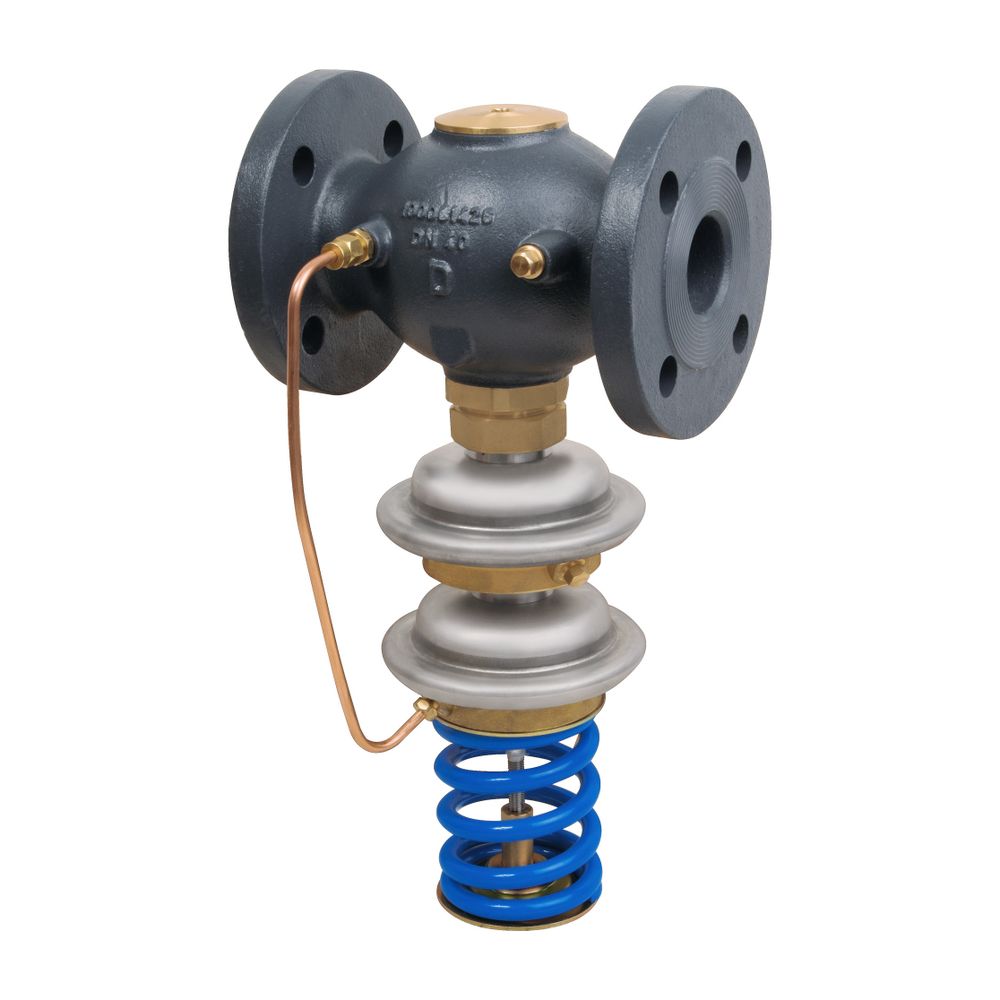

Danfoss Sicherheits-Überströmventil SAVA 40 Flansch, 1-4,5 bar, Kvs 20, PN 25

Das Sicherheits-Überströmventil SAVA 40 von Danfoss ist ein druckgesteuertes Regulierventil, das ohne externe Energiequelle arbeitet. Es verhindert durch selbsttätiges Öffnen eine Überschreitung des eingestellten Drucks und wird vorwiegend in Fernwärmeanlagen eingesetzt. Das Ventil ist drucklos geschlossen und öffnet bei steigendem Druck im System, um eine sichere Druckentlastung zu ermöglichen.

Wie funktioniert das Sicherheits-Überströmventil SAVA 40?

Das Ventil verfügt über einen Stellantrieb mit zwei Stellmembranen: einer Regelmembrane und einer Sicherheitsmembrane. Bei einem Defekt der Regelmembrane öffnet das Ventil über die Sicherheitsmembrane, um die Druckbegrenzung weiterhin sicherzustellen. Die Sollwertfeder ermöglicht die präzise Einstellung des Öffnungsdrucks im Bereich von 1,0 bis 4,5 bar.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Sicherheits-Überströmventil ist für den Einsatz mit Kreislaufwasser sowie Wasser-Glykol-Gemischen bis zu 30 % ausgelegt. Es kann in einem Temperaturbereich von 2 bis 150 °C betrieben werden, was es für Heiz- und Kühlwasseranwendungen in Fernwärmesystemen geeignet macht.

Welche Werkstoffe und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss (EN-GJS-400-18-LT, GGG-40.3), der Ventilkegel und Ventilsitz sind aus Edelstahl gefertigt. Die Kegeldichtung besteht aus EPDM, das für seine Elastizität und Beständigkeit bekannt ist. Der Stellantrieb kombiniert Edelstahl und entzinkungsbeständiges Messing. Der Anschluss erfolgt über Flansche nach DIN 2501 Form C mit einem Nenndurchmesser von DN 40.

Welche Normen und Druckstufen erfüllt das Ventil?

Das Sicherheits-Überströmventil entspricht den Anforderungen der DIN 4747-1 sowie dem AGFW-Arbeitsblatt FW 506. Es ist für einen Nenndruck (PN) von 25 ausgelegt und kann einem maximalen Differenzdruck von 16 bar standhalten. Die Durchflusskennzahl (kVS) beträgt 20 m3/h, was eine effiziente Druckentlastung ermöglicht.

Welche Merkmale zeichnen das Danfoss Sicherheits-Überströmventil SAVA 40 aus?

Das Ventil arbeitet autark ohne externe Hilfsenergie und erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge für die Installation. Die Konstruktion mit doppelter Membrane, bestehend aus einer Regel- und einer Sicherheitsmembrane, erhöht die Betriebssicherheit, da bei einem Ausfall der Regelmembrane die Sicherheitsmembrane die Funktion der Druckbegrenzung übernimmt. Die Auswahl hochwertiger Werkstoffe trägt zu einer langen Lebensdauer und Beständigkeit gegenüber den verwendeten Medien bei.

Technische Daten

• Nennweite: DN 40
• Anschlussart: Flansch nach DIN 2501 Form C
• Durchflusskennzahl (kVS): 20 m3/h
• Nenndruck (PN): 25
• Maximaler Differenzdruck: 16 bar
• Einstellbereich Sollwert: 1,0 bis 4,5 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Kreislaufwasser, Wasser-Glykol-Gemisch bis 30 %
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Kegeldichtung: EPDM

Das Sicherheits-Überströmventil SAVA 40 von Danfoss bietet eine zuverlässige Druckbegrenzung in Fernwärmeanlagen und anderen Heiz- und Kühlsystemen. Mit einem einstellbaren Druckbereich von 1,0 bis 4,5 bar, robusten Werkstoffen und einer doppelten Membrankonstruktion stellt es eine sichere und langlebige Lösung für die Druckentlastung dar.
