Beschreibung

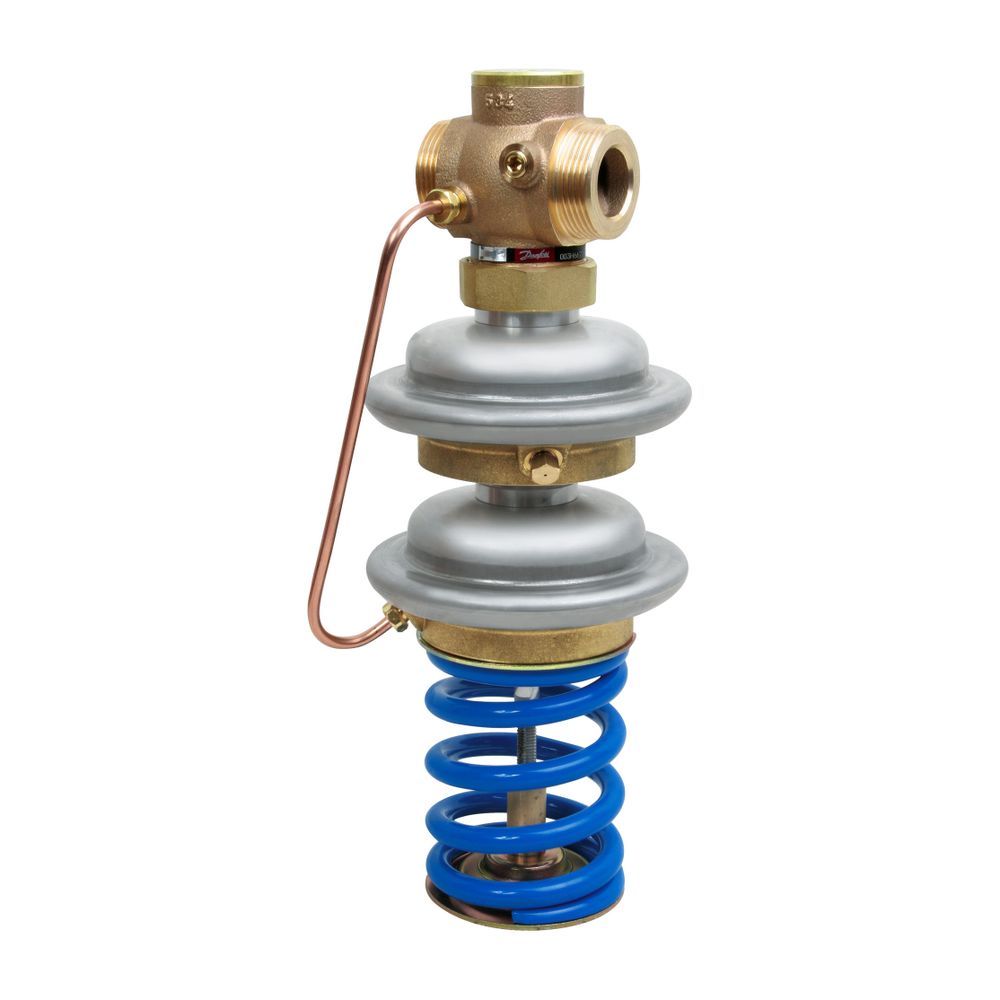

Danfoss Sicherheits-Überströmventil SAVA 40 G 2" A, 4-11 bar, Kvs 16, PN 25
Das Danfoss Sicherheits-Überströmventil SAVA 40 G 2" A ist ein drucklos geschlossener Regler ohne Hilfsenergie, der bei steigendem Druck selbsttätig öffnet, um eine Überschreitung des Systemdrucks zu verhindern. Es ist primär für den Einsatz in Fernwärmeanlagen konzipiert und eignet sich für Kreislaufwasser sowie Wasser-Glykol-Gemische bis zu 30 %.
Wie funktioniert das Danfoss SAVA 40 Ventil?
Das Sicherheits-Überströmventil SAVA 40 ist drucklos geschlossen und öffnet bei steigendem Druck vor dem Ventil. Der Stellantrieb ist mit zwei Stellmembranen ausgestattet: einer Regelmembrane und einer Sicherheitsmembrane. Sollte die Regelmembrane ausfallen, übernimmt die Sicherheitsmembrane die Öffnungsfunktion, wodurch die Betriebssicherheit erhöht wird. Eine Sollwertfeder ermöglicht die präzise Einstellung des gewünschten Druckbereichs. Der Ventilkegel ist mit einer Weichdichtung versehen und druckentlastet.
Welche Materialien kommen zum Einsatz und für welche Medien ist das Ventil geeignet?
Das Ventilgehäuse des Danfoss SAVA 40 besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt. Eine EPDM-Dichtung am Kegel sorgt für eine zuverlässige Abdichtung. Der Stellantrieb verwendet Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Die Regelmembran ist aus gewebeverstärktem EPDM. Das Ventil ist für den Einsatz mit Heiz- und Kühlwasser sowie Wasser-Glykol-Gemischen mit bis zu 30 % Glykolanteil geeignet.
Für welche Betriebsbedingungen ist das Ventil ausgelegt?
Das Sicherheits-Überströmventil ist für einen Nenndruck von PN 25 ausgelegt und kann Drücke im Bereich von 4 bis 11 bar einstellen. Es ist für Temperaturen von 2 bis 150 °C geeignet. Die maximale Differenzdruckbelastung beträgt 16 bar. Das Ventil ist für Nennweiten von DN 15 bis DN 50 verfügbar, hier speziell mit DN 40 und einem Kvs-Wert von 16,0 m3/h.
Welche Anschlussarten sind verfügbar?
Das Ventil verfügt über Außengewindeanschlüsse nach DIN ISO 228/1 mit der Größe G 2 A. Es ist auch in Varianten mit Anschweißenden, Anschraubenden und Flanschanschlüssen erhältlich, um eine flexible Integration in verschiedene Anlagenkonfigurationen zu ermöglichen.
Welche Normen und Prüfungen erfüllt das Ventil?
Das Danfoss Sicherheits-Überströmventil SAVA 40 ist normenkonform nach DIN 4747-1 und AGFW - FW 506. Zudem ist es bauteilgeprüft nach AGFW Arbeitsblatt FW 05, was die Einhaltung relevanter Industriestandards sicherstellt.
Technische Daten
- Nenndurchmesser: DN 40
- Anschluss: G 2 A Außengewinde
- Kvs-Wert: 16,0 m3/h
- Nenndruck: PN 25
- Einstellbereich Druck: 4 bis 11 bar
- Maximaler Differenzdruck: 16 bar
- Temperaturbereich: 2 bis 150 °C
- Medien: Kreislaufwasser, Wasser-Glykol-Gemisch bis 30 %
- Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
- Bauhöhe: 235
Das Sicherheits-Überströmventil SAVA 40 von Danfoss bietet eine zuverlässige Druckbegrenzung für Fernwärmeanlagen und andere Heiz- und Kühlsysteme. Mit einem Kvs-Wert von 16,0 m3/h, einem Einstellbereich von 4 bis 11 bar und einem robusten Gehäuse aus Sphäroguss ist es für anspruchsvolle Betriebsbedingungen ausgelegt und ermöglicht eine sichere Druckentlastung bei Temperaturen bis 150 °C.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | SAVA |
| Hersteller-Artikelnummer | 003H6685 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6685 |
| Bauhöhe | 235 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421542064 |
| Gewicht | 10,033 kg |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 40 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen EN-GJS-400-18 (GGG 40.3) |
| WEEE-Nr. | 66490570 |
