Beschreibung

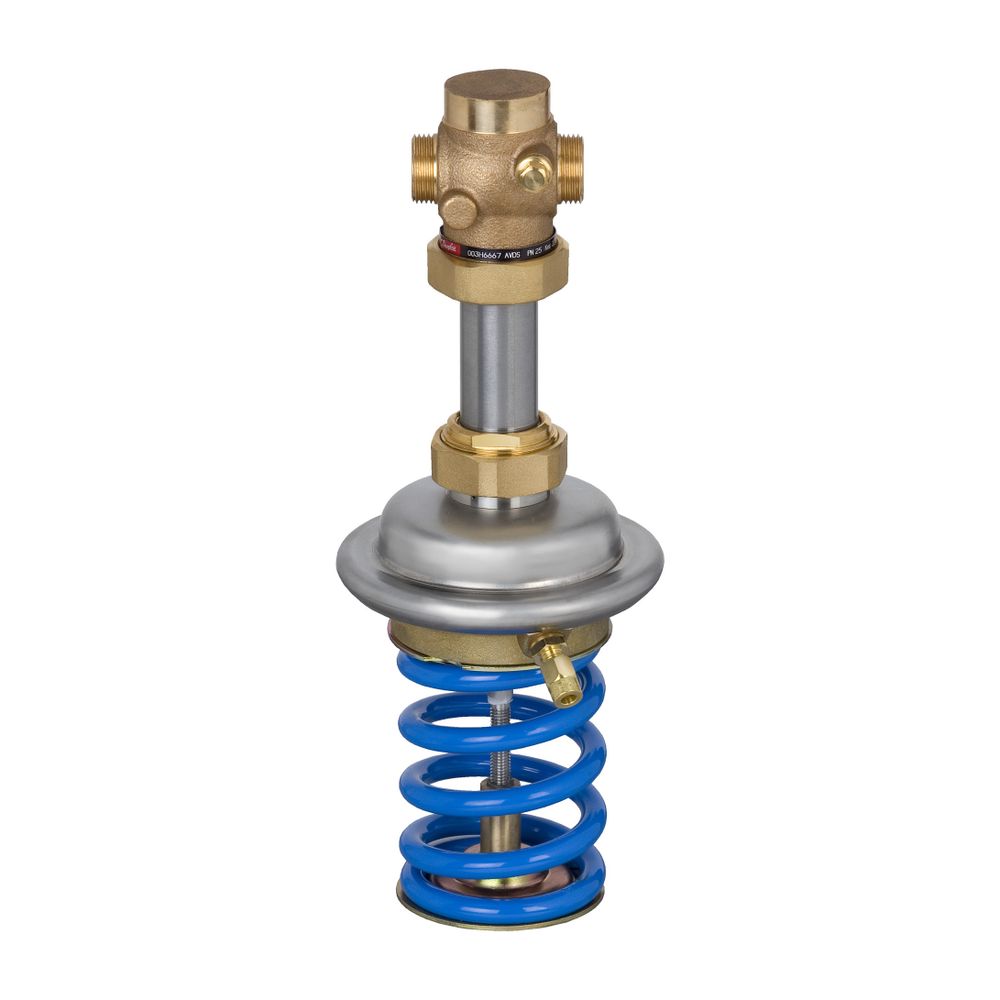

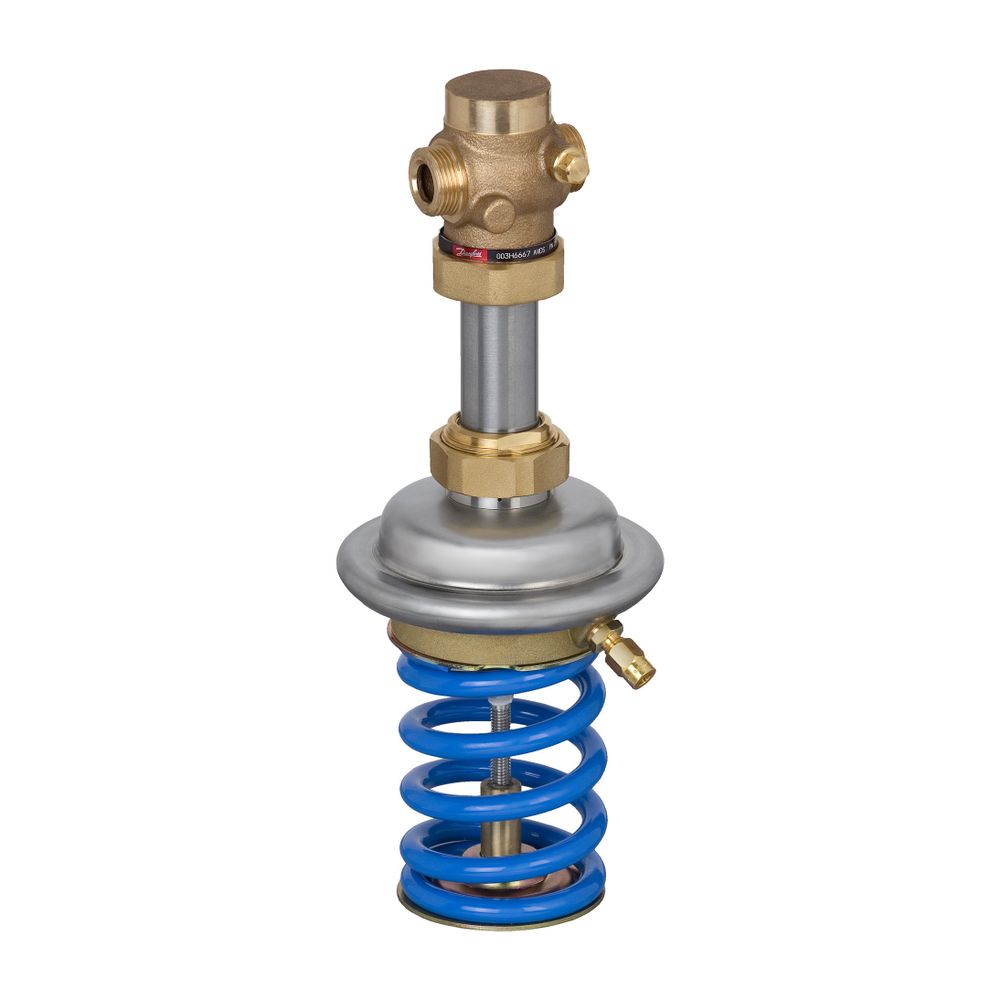

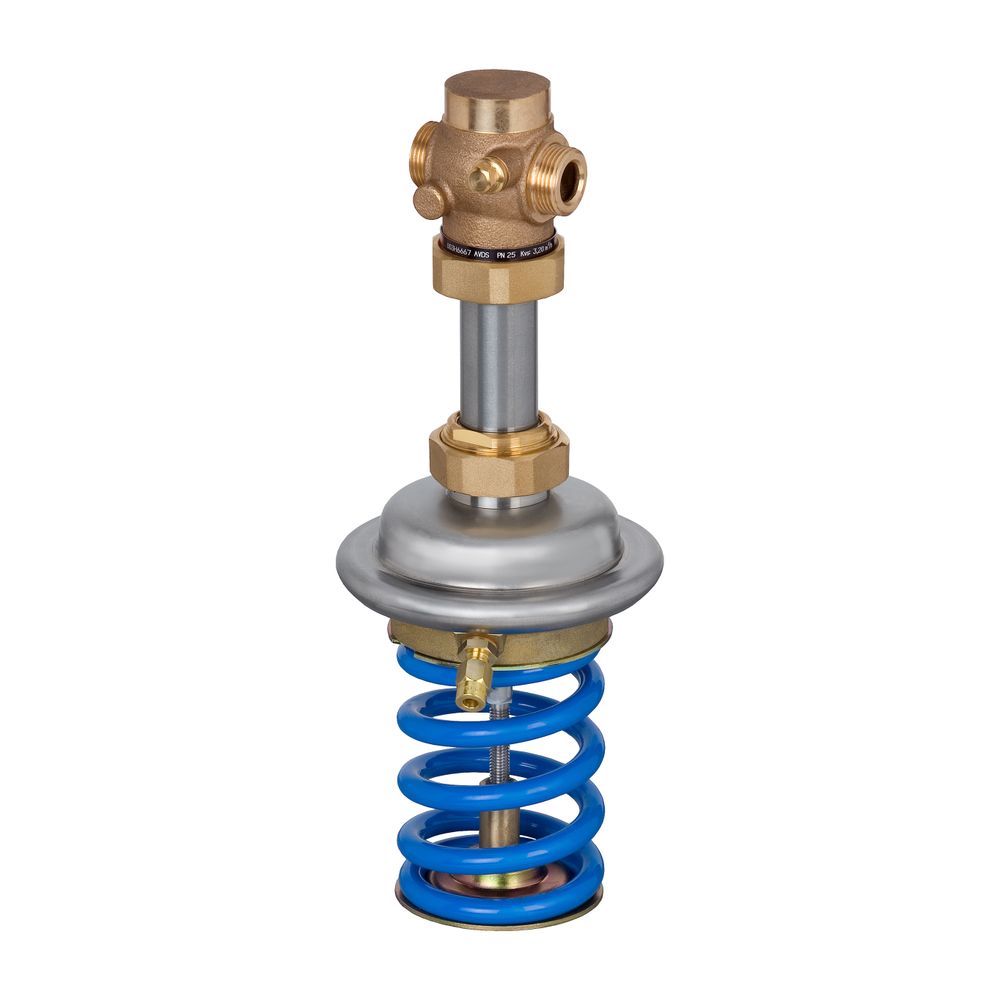

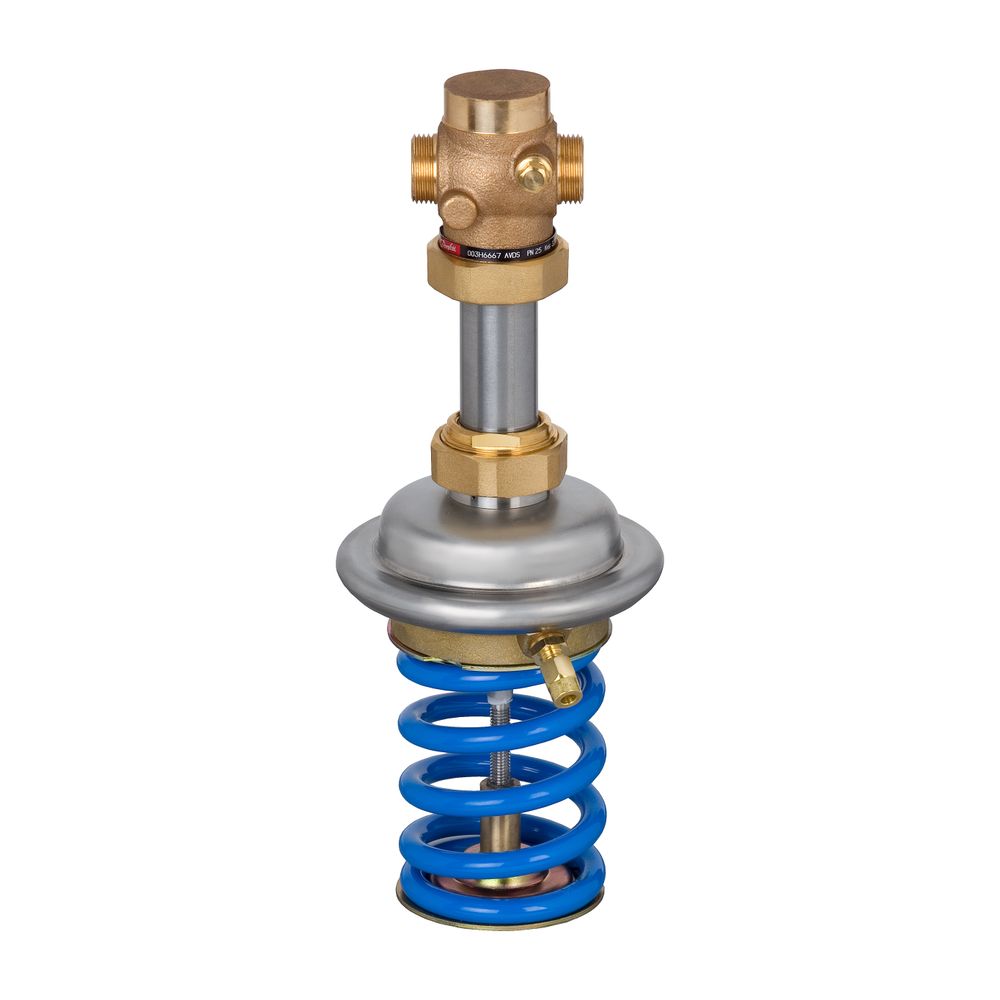

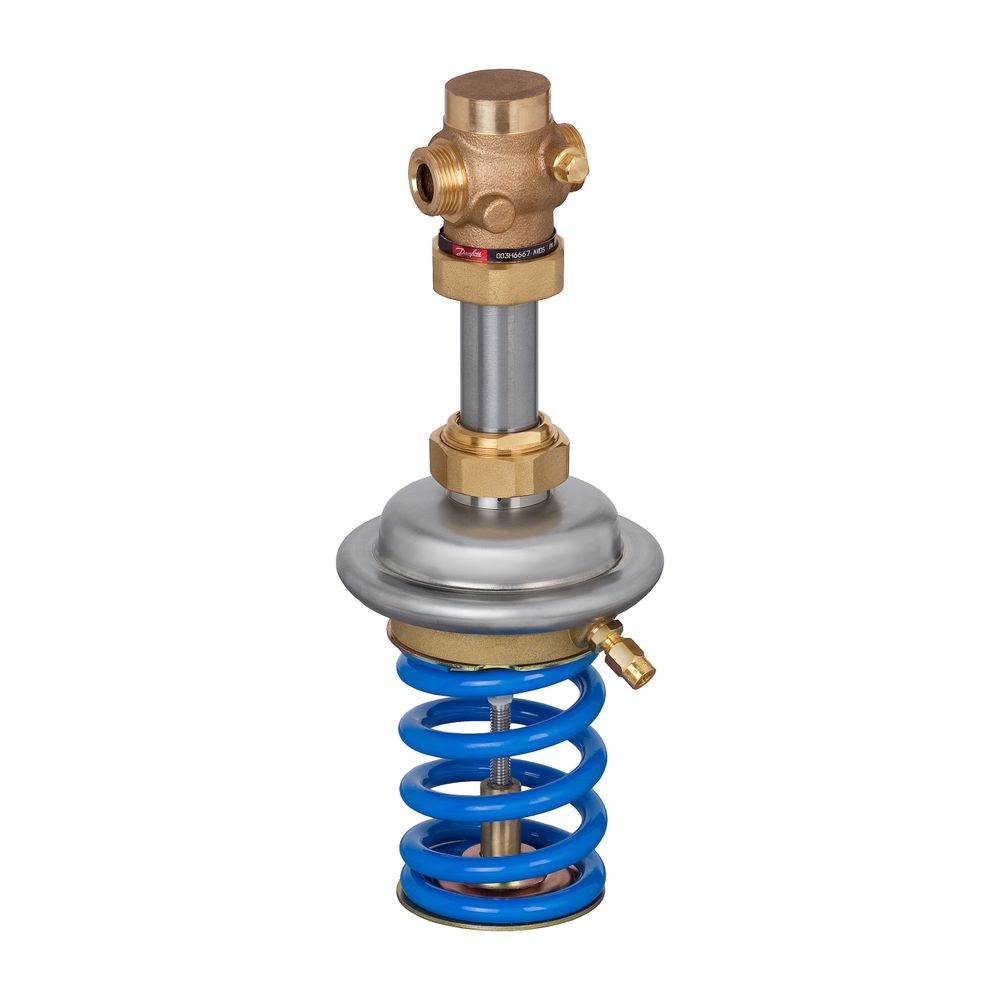

Danfoss Druckminderer AVDS 15 G 3/4" A, 3-12 bar, Kvs 1,6, PN 25
Der Danfoss Druckminderer AVDS 15 G 3/4" A ist ein drucklos offener, bei steigendem Druck schließender Regler, der ohne Fremdenergie arbeitet und vorwiegend in Fernwärmeanlagen eingesetzt wird. Er eignet sich für die präzise Druckregelung von Heißwasser und Dampf mit einem Einstellbereich von 3 bis 12 bar und einem kvs-Wert von 1,6 m³/h. Das Gerät ist für einen Nenndruck von PN 25 ausgelegt und kann Temperaturen von 5 bis 200 °C verarbeiten. Die Anschlüsse sind als Außengewinde nach DIN ISO 228/1 ausgeführt.
Wie funktioniert der Danfoss Druckminderer AVDS 15?
Der Druckminderer AVDS arbeitet ohne externe Energiezufuhr und besteht aus einem Regelventil, einem Antrieb mit einer Stellmembran sowie einer Sollwertfeder. Das Ventil ist druckentlastet und schließt bei steigendem Druck. Der Kegel dichtet metallisch ab, was eine zuverlässige Druckregelung ermöglicht. Die Regelmembran aus EPDM sorgt für eine präzise Steuerung des Drucks.
Für welche Medien und Temperaturen ist der Druckminderer geeignet?
Der AVDS 15 ist für den Einsatz mit Dampf, Heißwasser sowie Wasser-Glykol-Gemischen bis zu 30 % ausgelegt. Der Temperaturbereich für diese Medien liegt zwischen 5 °C und 200 °C. Beim Betrieb mit Dampf ist der Einbau eines Vorlagegefäßes erforderlich, um einen sicheren und effizienten Betrieb sicherzustellen.
Welche Materialien kommen zum Einsatz?
Das Ventilgehäuse des Danfoss Druckminderers AVDS 15 besteht aus Rotguss CuZn40Pb2 (RG5). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Edelstahl W.-Nr. 1.4122 gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Stellantrieb besteht aus Edelstahl W.Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As. Die Regelmembran ist aus EPDM.
Wie erfolgt der Anschluss des Druckminderers?
Der Danfoss Druckminderer AVDS 15 verfügt über Außengewindeanschlüsse der Größe G 3/4 A gemäß DIN ISO 228/1. Die Nennweite beträgt DN 15. Die Druckstufe ist mit PN 25 angegeben, was den Einsatz in Anlagen mit einem maximalen Betriebsdruck von 25 bar ermöglicht.
Technische Daten
- Nennweite: DN 15
- Anschluss: G 3/4 A Außengewinde (DIN ISO 228/1)
- kvs-Wert: 1,6 m³/h
- Einstellbereich Sollwert: 3 bis 12 bar
- Nenndruck: PN 25
- Maximaler Differenzdruck (dp max.): 10 bar
- Temperaturbereich: 5 bis 200 °C
- Bauhöhe: 160
- Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
- Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
Der Danfoss Druckminderer AVDS 15 bietet eine robuste und präzise Lösung für die Druckregelung in anspruchsvollen Anwendungen, insbesondere in Fernwärmesystemen. Seine Konstruktion für Medien wie Dampf und Heißwasser, kombiniert mit einem Nenndruck von PN 25 und einem kvs-Wert von 1,6 m³/h, macht ihn zu einer verlässlichen Wahl für die Aufrechterhaltung stabiler Betriebsbedingungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVDS |
| Hersteller-Artikelnummer | 003H6671 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003H6671 |
| Bauhöhe | 160 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421541920 |
| Geeignet für Dampf | ja |
| Geeignet für Flüssigkeiten | nein |
| Geeignet für Gase | ja |
| Gewicht | 6,004 kg |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
