Beschreibung

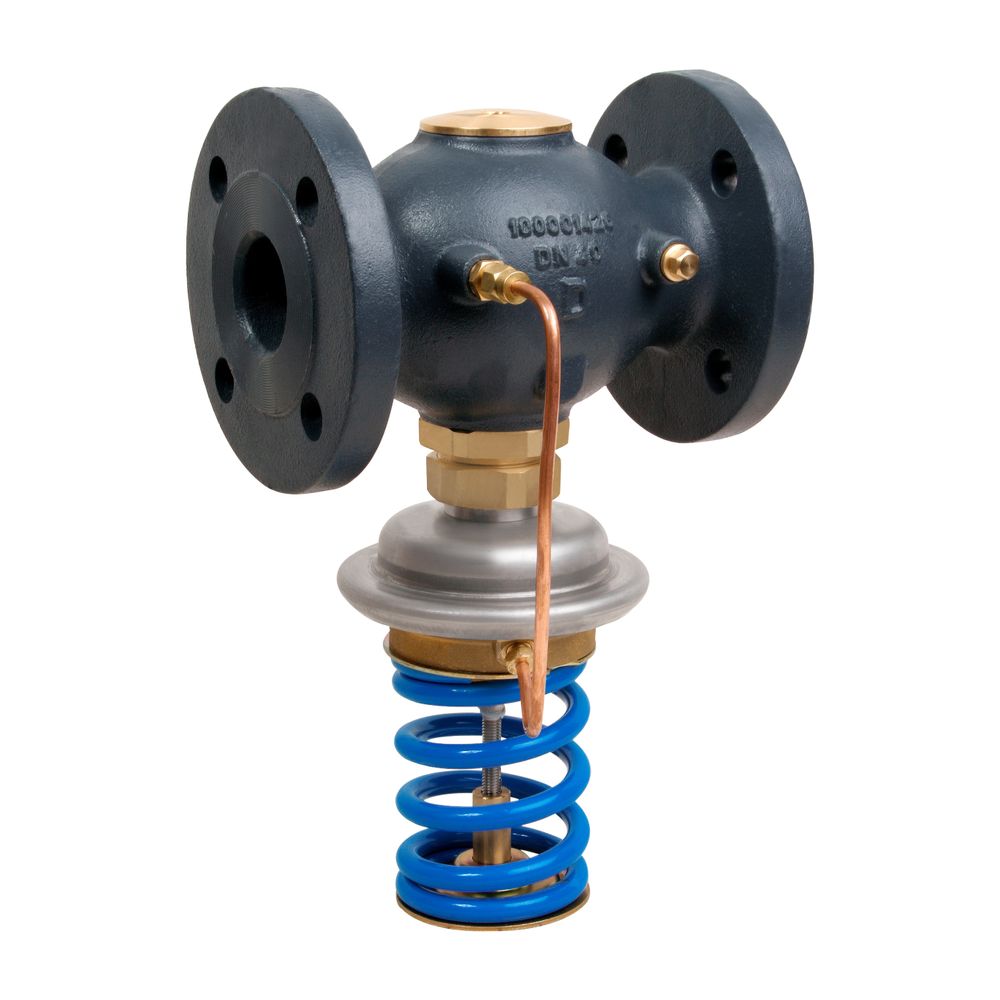

Danfoss Überströmregler AVA 50 Flansch, 1-4,5 bar, Kvs 25, PN 25
Der Danfoss Überströmregler AVA 50 mit Flanschanschluss ist ein selbsttätiger Regler, der vorrangig in Fernwärmesystemen zur Druckregulierung eingesetzt wird. Er ist drucklos geschlossen und öffnet bei steigendem Druck im Einstellbereich von 1 bis 4,5 bar. Mit einem Kvs-Wert von 25 m³/h und einem Nenndruck von PN 25 ist er für Heiz- und Kühlwasser sowie glykolhaltige Medien bis 30 % bei Temperaturen von 2 bis 150 °C geeignet.
Wie funktioniert der Danfoss Überströmregler AVA 50?
Der AVA 50 ist ein druckentlastetes Ventil, das bei steigendem Druck öffnet, um den Systemdruck zu regulieren. Er besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einer Sollwertfeder, die den Öffnungsdruck präzise einstellt. Das Ventil ist im Ruhezustand drucklos geschlossen und öffnet sich selbsttätig, sobald der voreingestellte Druck überschritten wird.
Welche Materialien stellen die Robustheit des AVA 50 sicher?
Das Ventilgehäuse des AVA 50 ist aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3) gefertigt. Der Ventilkegel besteht aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Eine EPDM-Dichtung am Kegel und eine gewebeverstärkte EPDM-Regelmembran im Stellantrieb sorgen für Dichtheit. Der Stellantrieb selbst enthält Komponenten aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As.
Für welche Medien und Temperaturbereiche ist der Regler geeignet?
Der Überströmregler ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit einem Anteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich des Mediums liegt zwischen 2 °C und 150 °C, was eine flexible Anwendung in verschiedenen Heiz- und Kühlsystemen ermöglicht.
Welche Anschlussmöglichkeiten bietet der AVA 50?
Dieses Modell des Überströmreglers AVA 50 ist mit Flanschanschlüssen nach DIN 2501 Form C ausgestattet. Die Nennweite beträgt DN 50, was eine einfache Integration in entsprechende Rohrleitungssysteme sicherstellt. Der Nenndruck des Reglers beträgt PN 25.
Technische Daten
- Nennweite: DN 50
- Anschluss: Flansch nach DIN 2501 Form C
- Kvs-Wert: 25 m³/h
- Nenndruck: PN 25
- Maximaler Differenzdruck: 16 bar
- Einstellbereich Sollwert: 1 bis 4,5 bar
- Medien: Zirkulationswasser, glykolhaltiges Wasser bis 30 %
- Temperaturbereich: 2 bis 150 °C
- Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
- Bauhöhe: 239
Der Danfoss Überströmregler AVA 50 bietet eine zuverlässige und präzise Druckregelung in Fernwärmesystemen. Mit seinem robusten Gehäuse aus Sphäroguss, einem Kvs-Wert von 25 m³/h und einem Einstellbereich von 1 bis 4,5 bar ist er für anspruchsvolle Anwendungen mit Heiz- und Kühlwasser bis 150 °C bestens geeignet.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVA |
| Hersteller-Artikelnummer | 003H6628 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-003H6628 |
| Bauhöhe | 239 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421541487 |
| Gewicht | 14,684 kg |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 50 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen EN-GJS-400-18 (GGG 40.3) |
| WEEE-Nr. | 66490570 |
