Beschreibung

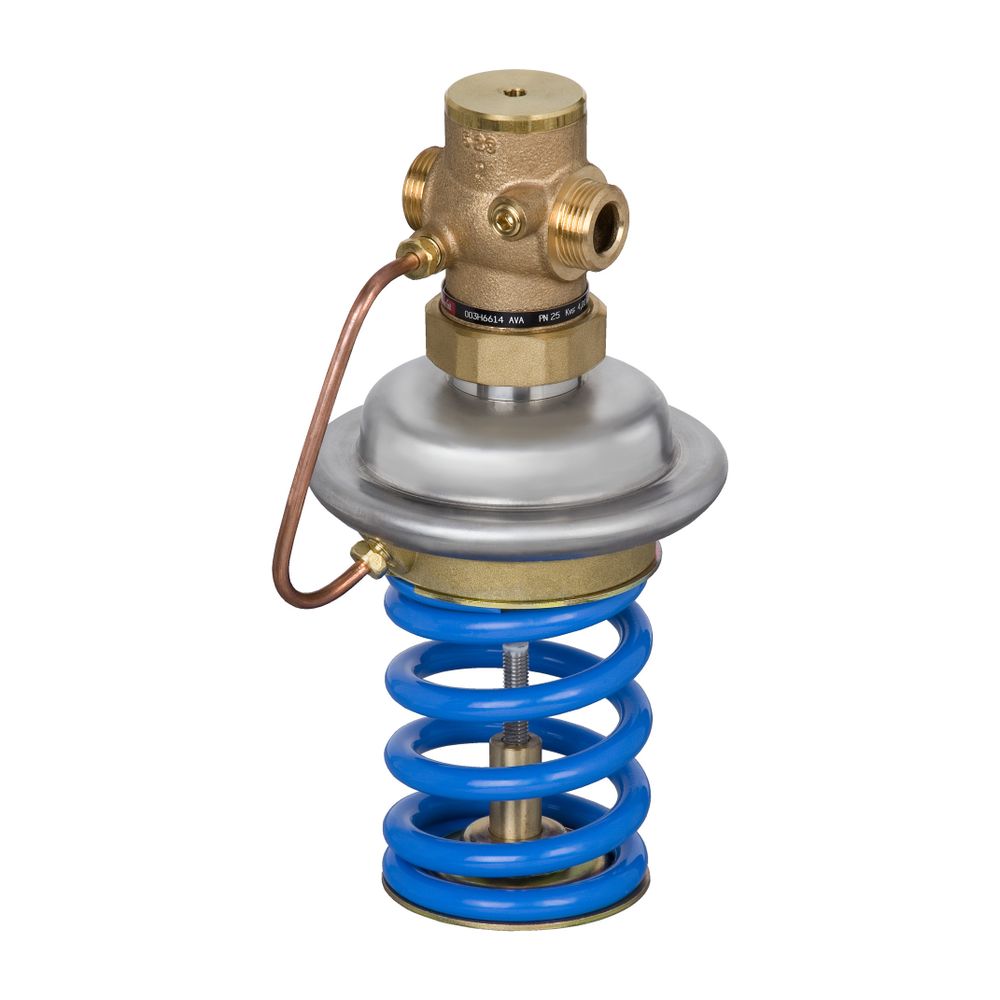

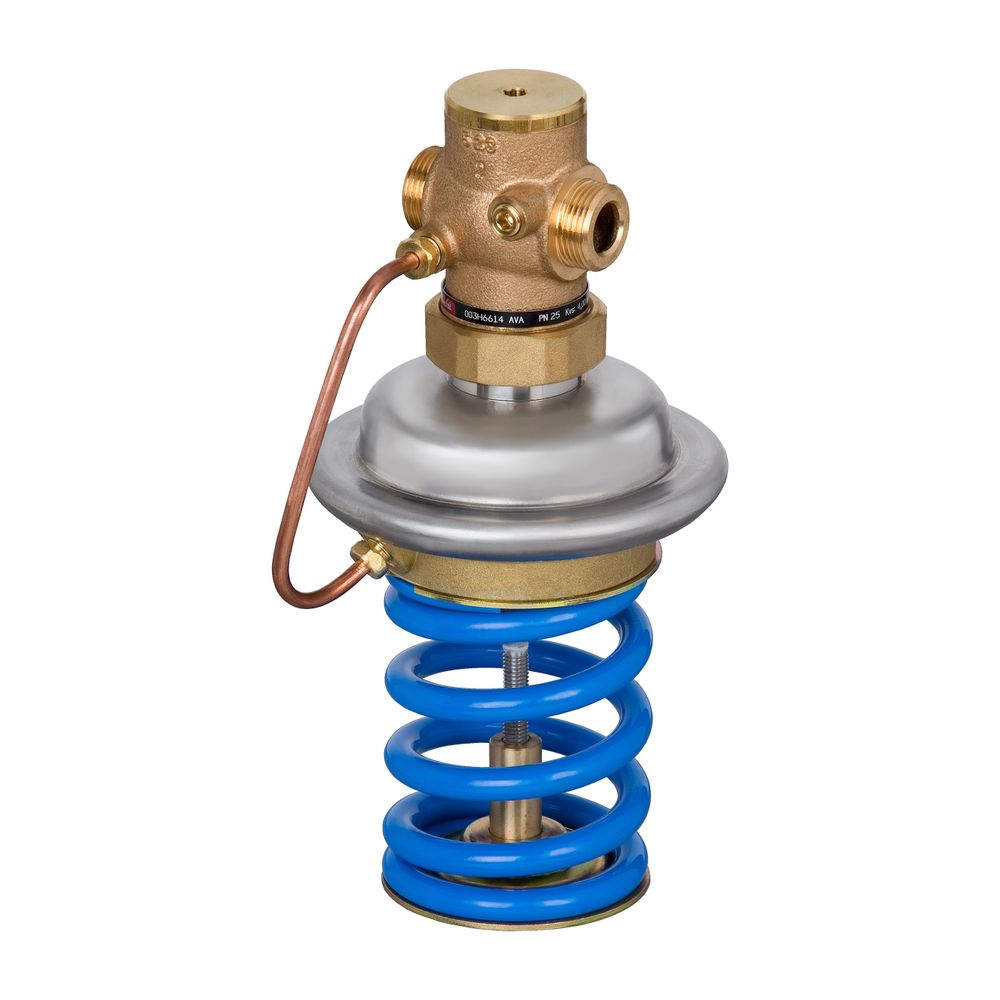

Danfoss Überströmregler AVA 20 G 1" A, 1-4,5 bar, Kvs 6,3, PN 25
Der Danfoss Überströmregler AVA 20 G 1" A ist ein selbsttätiger Überströmregler, der vorwiegend in Fernwärmesystemen eingesetzt wird. Er ist drucklos geschlossen und öffnet bei steigendem Druck, um den Systemdruck zu entlasten. Mit einem Einstellbereich von 1 bis 4,5 bar, einem kvs-Wert von 6,3 m³/h und einem Nenndruck von PN 25 eignet sich das Ventil zur zuverlässigen Druckregelung bei Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil.
Wie funktioniert der Danfoss Überströmregler AVA 20?
Der Danfoss Überströmregler AVA 20 besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einer Sollwertfeder. Das Ventil ist druckentlastet und verfügt über einen Kegel mit Weichdichtung. Diese Konstruktion ermöglicht eine präzise Regelung des Überströmdrucks, indem das Ventil bei einem Anstieg des Systemdrucks öffnet und somit einen definierten Druckbereich sicherstellt.
Für welche Medien und Temperaturbereiche ist der AVA 20 geeignet?
Der Überströmregler AVA 20 ist für den Einsatz mit Zirkulationswasser sowie glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % konzipiert. Dies umfasst sowohl Heiz- als auch Kühlwasser. Der zulässige Temperaturbereich für das Medium liegt zwischen 2 °C und 150 °C, was eine breite Anwendung in verschiedenen thermischen Systemen ermöglicht.
Welche Materialien sind im Danfoss Überströmregler AVA 20 verbaut?
Für das Ventilgehäuse des Überströmreglers wird Rotguss CuZn40Pb2 (RG5) verwendet, auch bekannt als Bronze (Rg 5). Der Ventilkegel besteht aus Messing CuZn40Pb2, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt ist. Eine EPDM-Dichtung am Kegel sorgt für eine zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As gefertigt, ergänzt durch eine gewebeverstärkte EPDM-Regelmembran. Diese Materialauswahl ermöglicht Langlebigkeit und Beständigkeit gegenüber den genannten Medien und Temperaturbereichen.
Welche technischen Spezifikationen zeichnen den AVA 20 aus?
Der Überströmregler ist für einen Nenndruck (PN) von 25 ausgelegt und kann einem maximalen Differenzdruck von 20 bar standhalten. Der kvs-Wert beträgt 6,3 m³/h, was den Volumenstrom bei vollem Öffnungsgrad angibt. Der einstellbare Sollwertbereich liegt zwischen 1 und 4,5 bar. Die Nennweite beträgt DN 20 mit einem Anschluss von G 1 A Außengewinde nach DIN ISO 228/1.
Technische Daten
- Nennweite: DN 20
- Anschluss: G 1 A Außengewinde
- kvs-Wert: 6,3 m³/h
- Nenndruck: PN 25
- Maximaler Differenzdruck: 20 bar
- Einstellbereich Sollwert: 1 bis 4,5 bar
- Temperaturbereich: 2 bis 150 °C
- Werkstoff Gehäuse: Bronze (Rotguss CuZn40Pb2, RG5)
- Werkstoff Ventilkegel: Messing CuZn40Pb2
- Werkstoff Ventilsitz: Edelstahl 1.4571
Der Danfoss Überströmregler AVA 20 bietet eine präzise und zuverlässige Druckregelung in Fernwärmesystemen. Mit seinem robusten Bronzegehäuse, dem breiten Temperaturbereich von 2 bis 150 °C und dem einstellbaren Druckbereich von 1 bis 4,5 bar ist er für vielfältige Anwendungen im Heiz- und Kühlwasserbereich geeignet und ermöglicht eine effiziente Systementlastung.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVA |
| Hersteller-Artikelnummer | 003H6615 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6615 |
| Bauhöhe | 178 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421541357 |
| Gewicht | 3,864 kg |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 20 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
