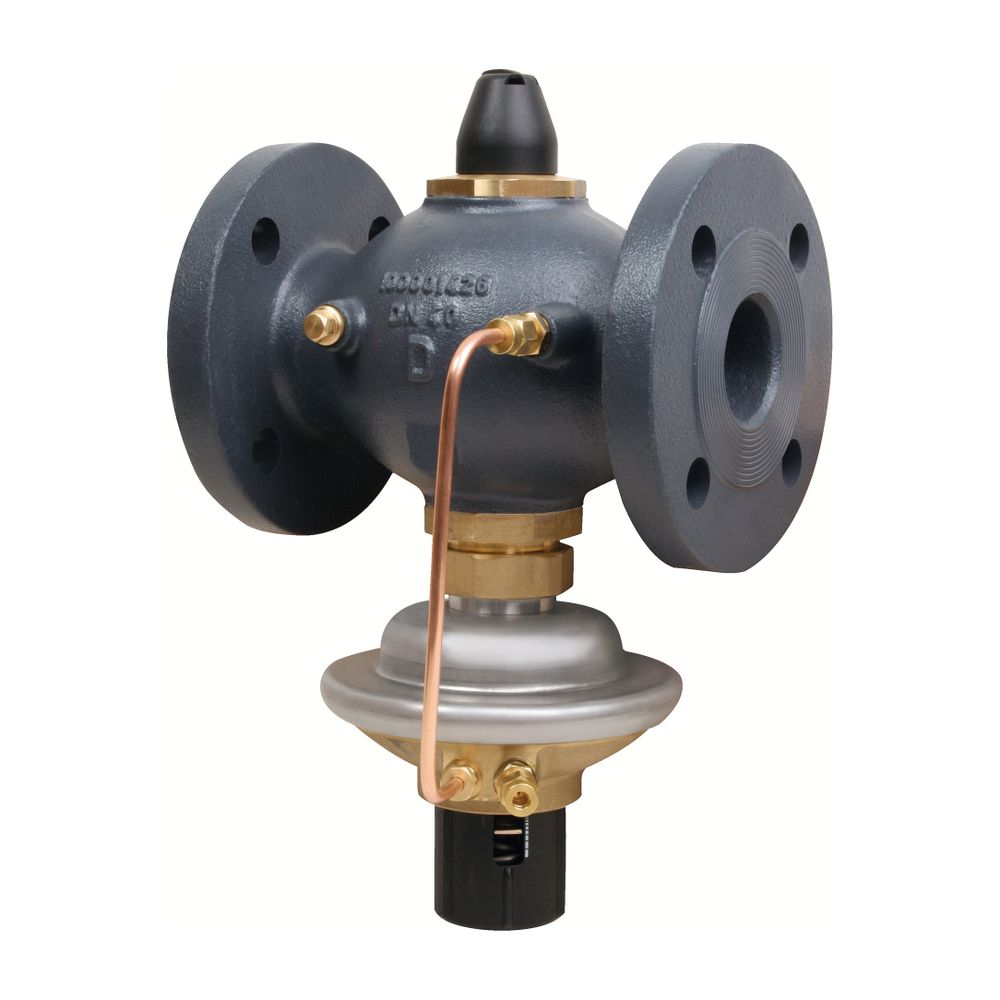

Danfoss Differenzdruck- und Volumenstromregler AVPQ, DN 32, Kvs 12,5m3/h, Sollwert 0,3-2,0 bar, mit Flansch

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 32 ist eine selbsttätige Lösung für die präzise Regelung in Heiz- und Kühlsystemen. Mit einem Kvs-Wert von 12,5 m³/h und einem einstellbaren Differenzdruck-Sollwertbereich von 0,3 bis 2,0 bar ist dieser Regler mit Flanschanschluss nach DIN 2501-C speziell für den Einsatz in Fernwärmeanlagen konzipiert. Er ermöglicht eine zuverlässige Steuerung des Volumenstroms und Differenzdrucks.

Wie funktioniert der Danfoss AVPQ Regler?

Der AVPQ-Regler schließt automatisch bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen sowie einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Diese Konstruktion bietet eine zuverlässige Regelung des Volumenstroms und schützt das System vor Überdruck. Der Regler ist für den Einbau im Rücklauf vorgesehen.

Aus welchen Materialien besteht der AVPQ Regler?

Das Ventilgehäuse des Reglers besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Edelstahl W.-Nr. 1.4404 gefertigt. Die Kegeldichtung sowie die gewebeverstärkte Membrane des Stellantriebs bestehen aus EPDM. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt, was die Beständigkeit gegenüber verschiedenen Medien sicherstellt.

Für welche Medien und Temperaturbereiche ist der AVPQ geeignet?

Der Danfoss AVPQ Regler ist für den Einsatz mit Kreislaufwasser und Wasser-Glykolgemischen mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, was eine breite Anwendung in Heiz- und Kühlkreisläufen ermöglicht. Die Druckstufe des Artikels und des Flansches beträgt PN 25, was eine hohe Betriebssicherheit unter entsprechenden Druckverhältnissen bietet.

Technische Daten

• Nenndurchmesser: DN 32
• Anschluss: Flansch nach DIN 2501-C
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Volumenstrom min./max.: 0,6 - 8,0 m³/h
• Maximaler Volumenstrom: 10,0 m³/h
• Einstellbereich Differenzdruck: 0,3 - 2,0 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 32 mit Flanschanschluss ist eine zuverlässige Komponente für die effiziente Steuerung von Heiz- und Kühlkreisläufen, insbesondere in Fernwärmeanlagen. Seine robuste Bauweise aus hochwertigen Materialien wie Sphäroguss und Edelstahl, kombiniert mit einem Kvs-Wert von 12,5 m³/h und einem breiten Temperaturbereich von 2 bis 150 °C, stellt eine präzise und langlebige Funktion sicher.
