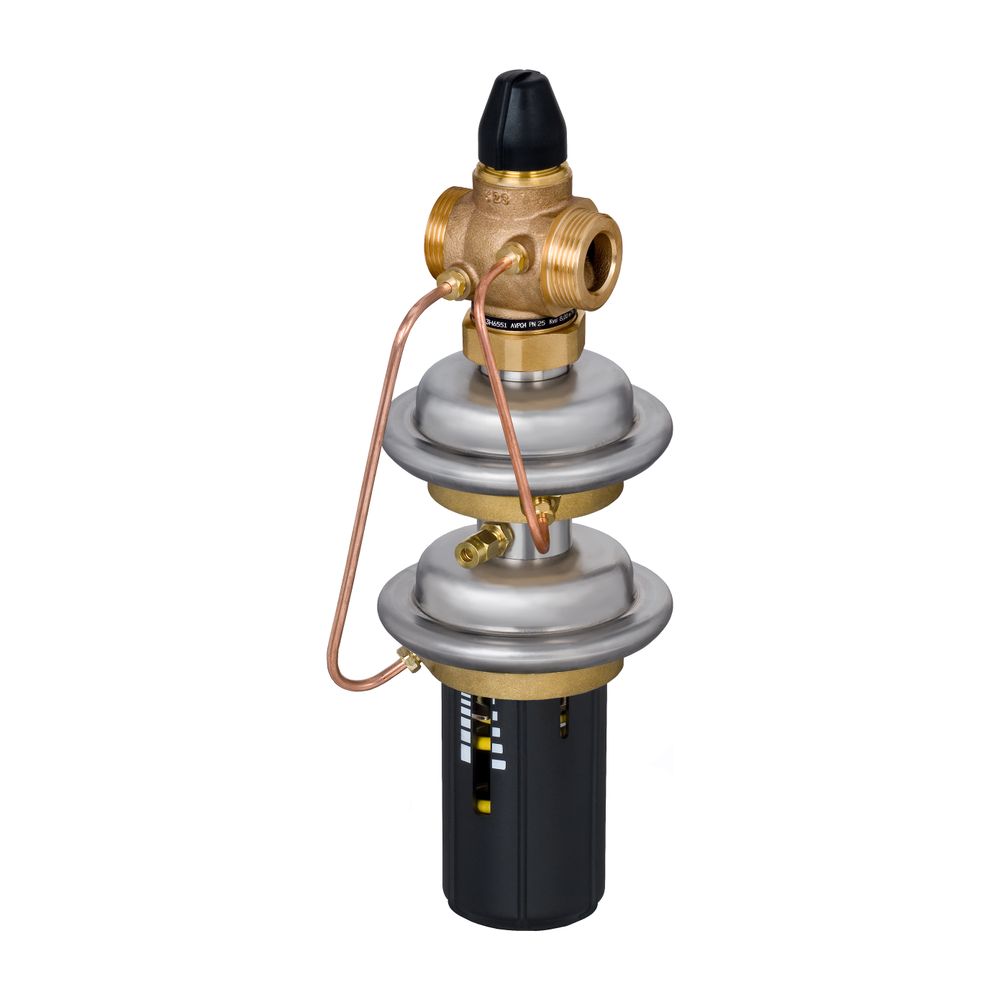

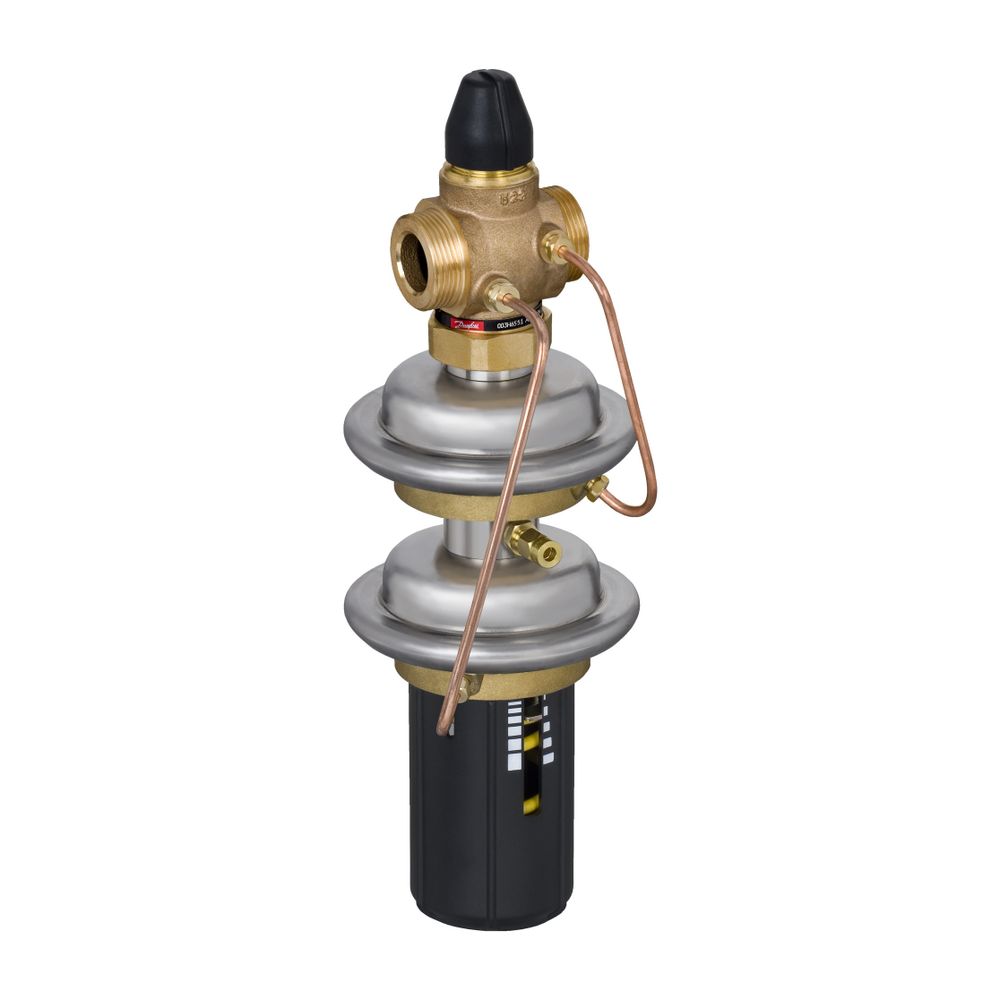

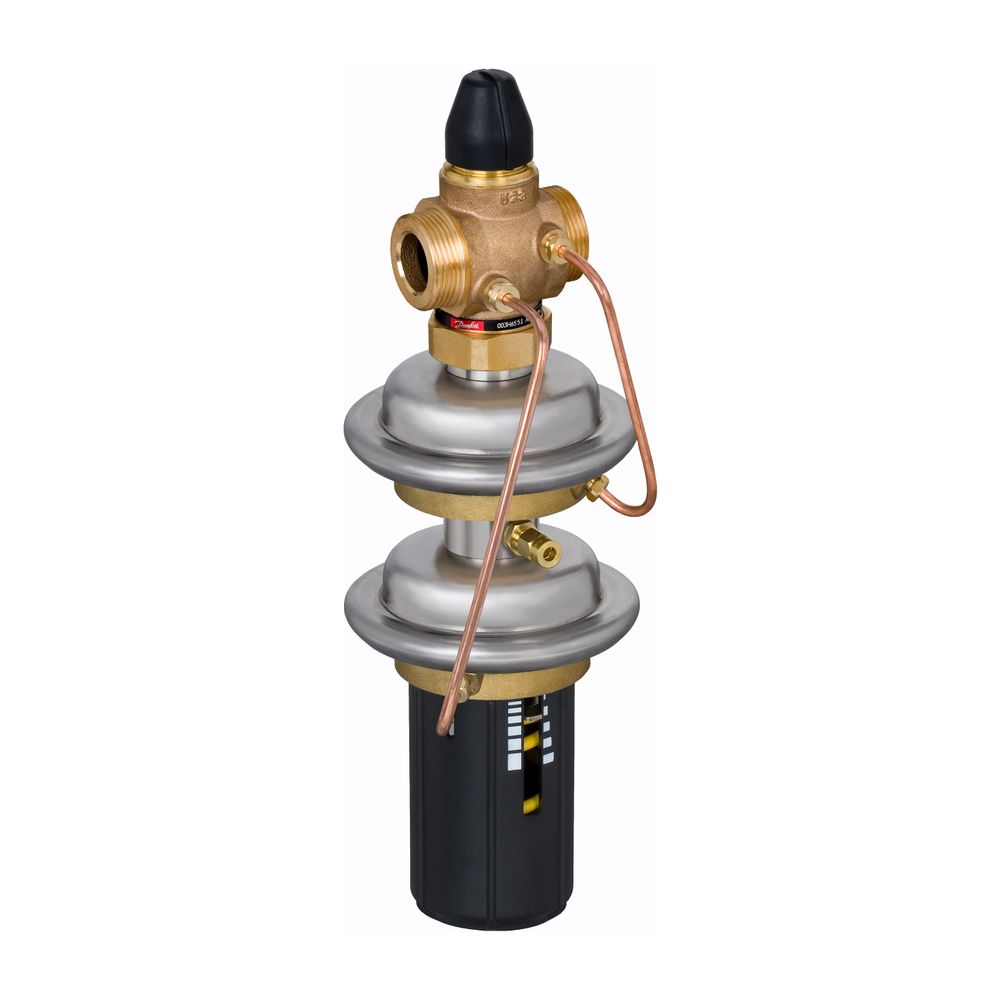

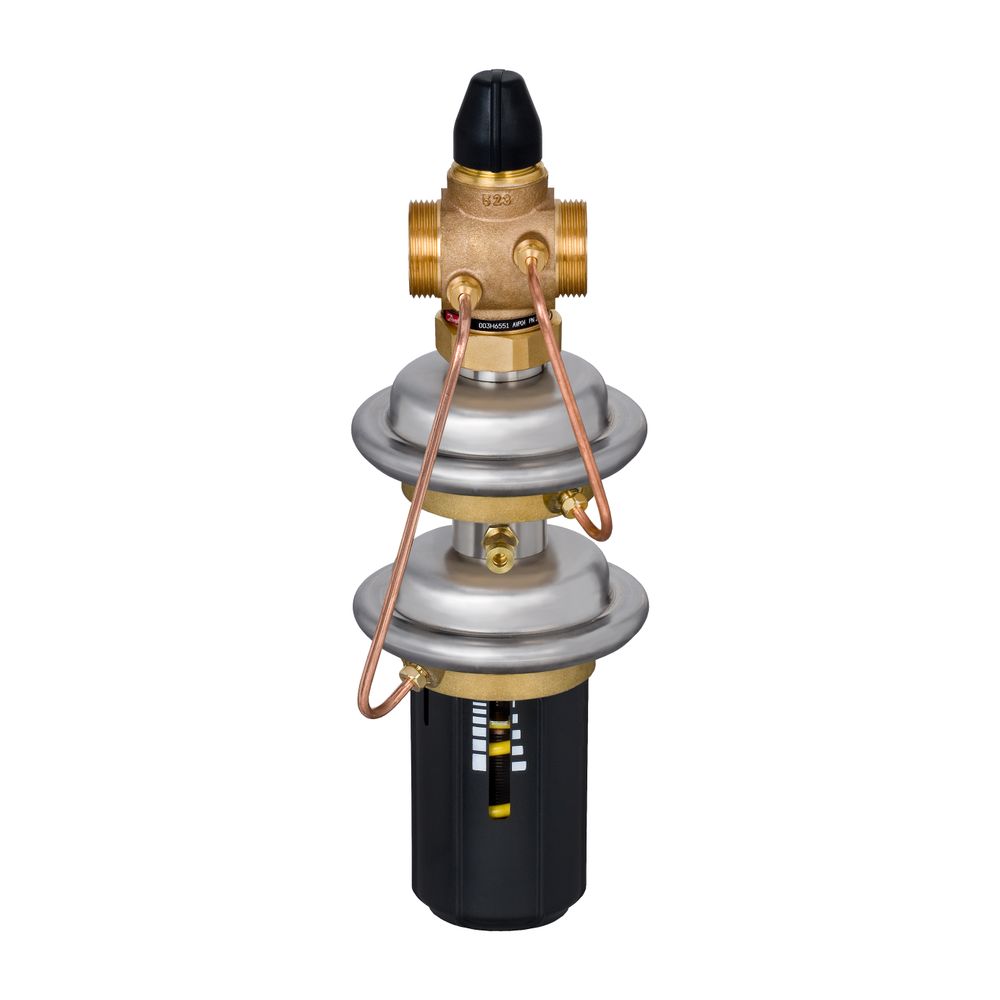

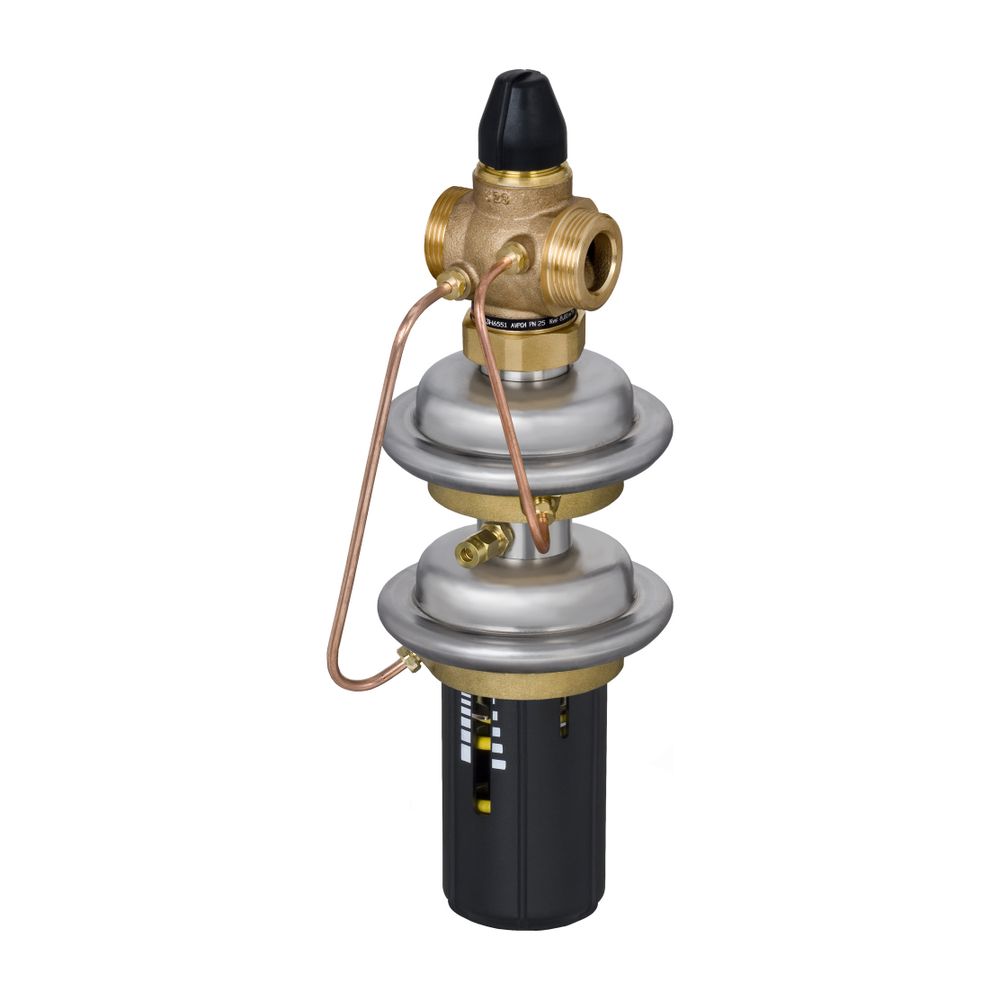

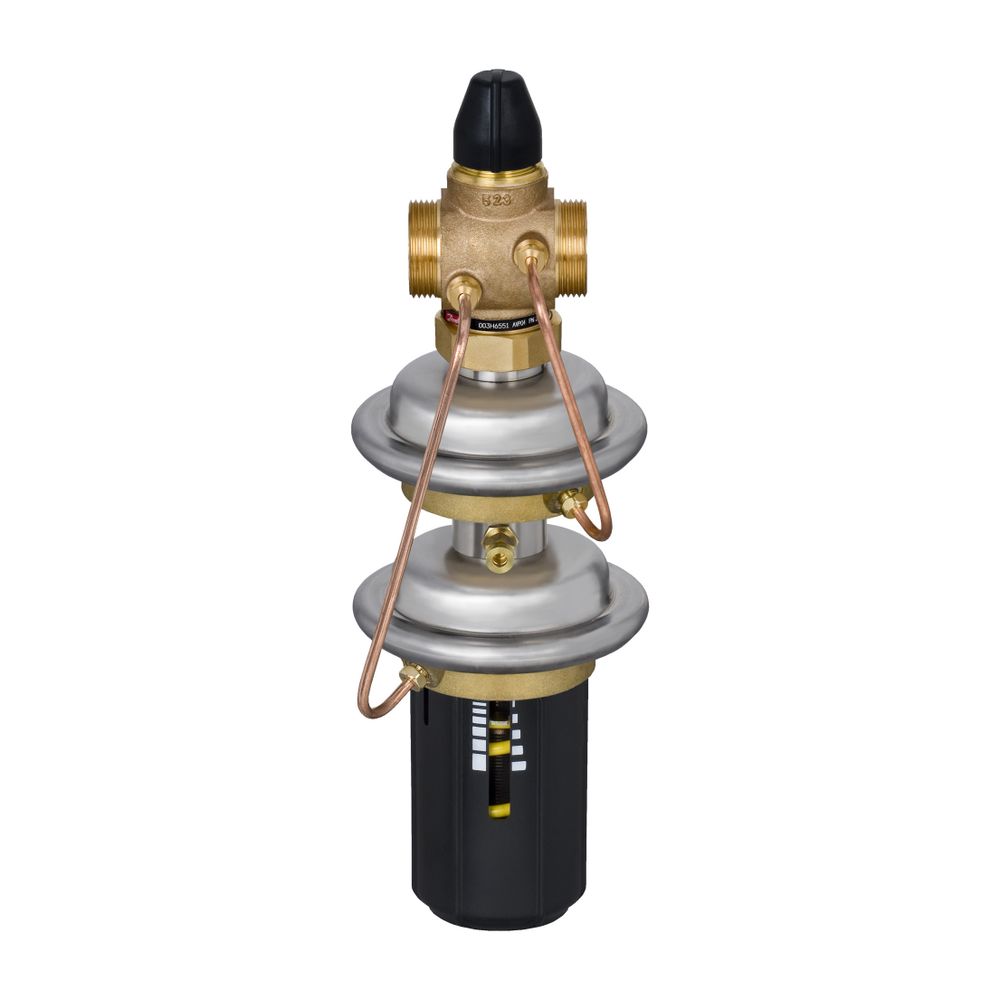

Danfoss Differenzdruck- und Volumenstromregler AVPQ 4, DN 32, Kvs 12,5m3/h, Sollwert 0,3-2,0 bar, G 1 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32 ist ein selbsttätiges Regelventil, das vorwiegend in Fernwärmeanlagen zum Einsatz kommt. Er ist für den Einbau im Vorlauf konzipiert und schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Mit einem Kvs-Wert von 12,5 m³/h und einem Nenndurchmesser von DN 32 eignet sich der Regler für Heiz- und Kühlwasseranwendungen mit bis zu 30 % Glykolanteil und ist für einen Nenndruck bis PN 25 sowie einen Temperaturbereich von 2 bis 150 °C ausgelegt.

Wie funktioniert der Danfoss AVPQ4?

Der AVPQ4 regelt den Volumenstrom und den Differenzdruck selbsttätig. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Das druckentlastete Ventil schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird.

Welche Materialien kommen beim AVPQ4 zum Einsatz?

Das Ventilgehäuse des Danfoss AVPQ4 besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 gefertigt, der Ventilkegel aus Edelstahl W.-Nr. 1.4404. Eine EPDM-Dichtung sorgt für die Abdichtung des Kegels. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt, mit einer gewebeverstärkten EPDM-Membran.

Für welche Anwendungen ist der AVPQ4 geeignet?

Der Regler ist speziell für den Einbau im Vorlauf von Fernwärmeanlagen konzipiert. Er eignet sich für den Einsatz in Heiz- und Kühlkreisläufen mit Wasser-Glykol-Gemischen bis zu 30 % und ermöglicht eine zuverlässige Volumenstrombegrenzung und Differenzdruckregelung in diesen Systemen.

Technische Daten

• Nennweite: DN 32
• Anschluss: Außengewinde G 1 3/4" A
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Einstellbereich Differenzdruck: 0,3 bis 2,0 bar
• Volumenstrombereich: 0,6 bis 8,0 m³/h
• Maximaler Volumenstrom: 10,0 m³/h
• Temperaturbereich: 2 bis 150 °C (Heiz-/Kühlwasser bis 30 % Glykol)
• Gehäusematerial: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32 bietet eine präzise und zuverlässige Regelung von Volumenstrom und Differenzdruck in Fernwärmeanlagen. Mit seinem robusten Sphärogussgehäuse, einem Kvs-Wert von 12,5 m³/h und einem einstellbaren Differenzdrucksollwert von 0,3 bis 2,0 bar ist er eine langlebige Lösung für anspruchsvolle Heiz- und Kühlkreisläufe bis 150 °C.
