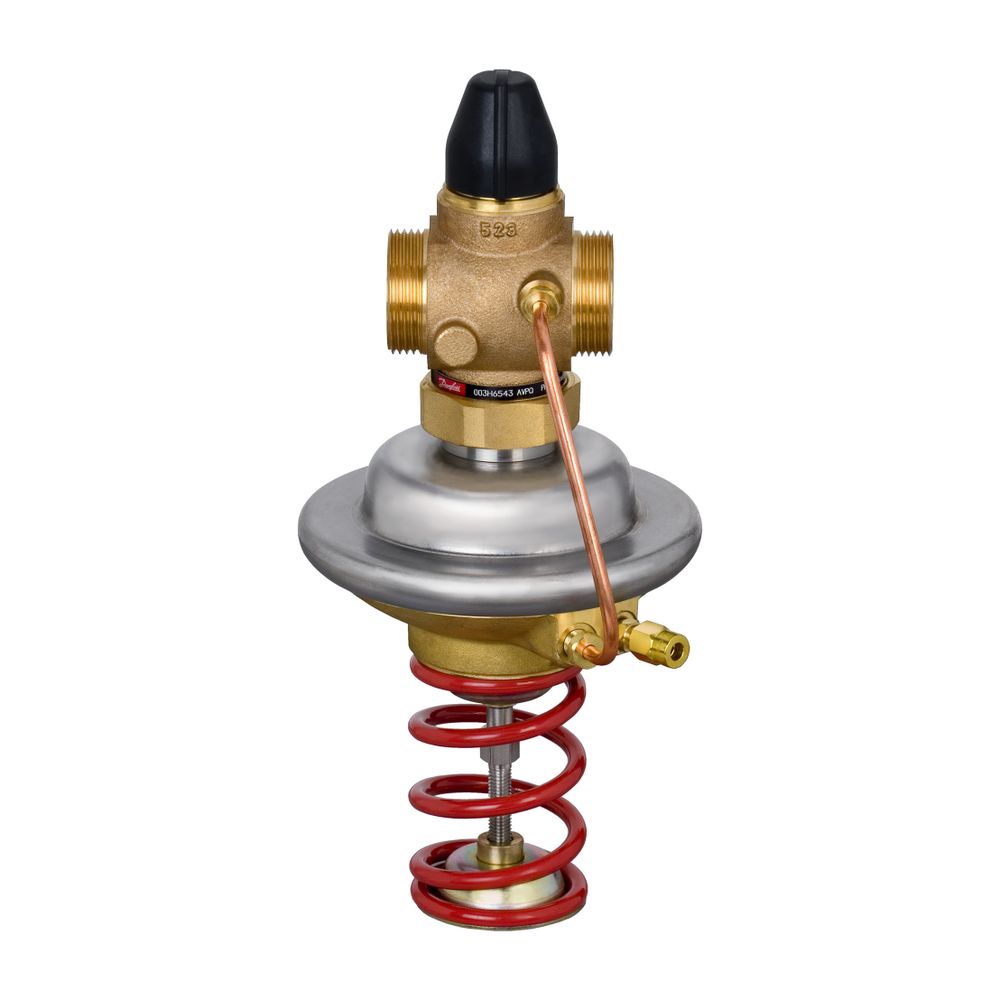

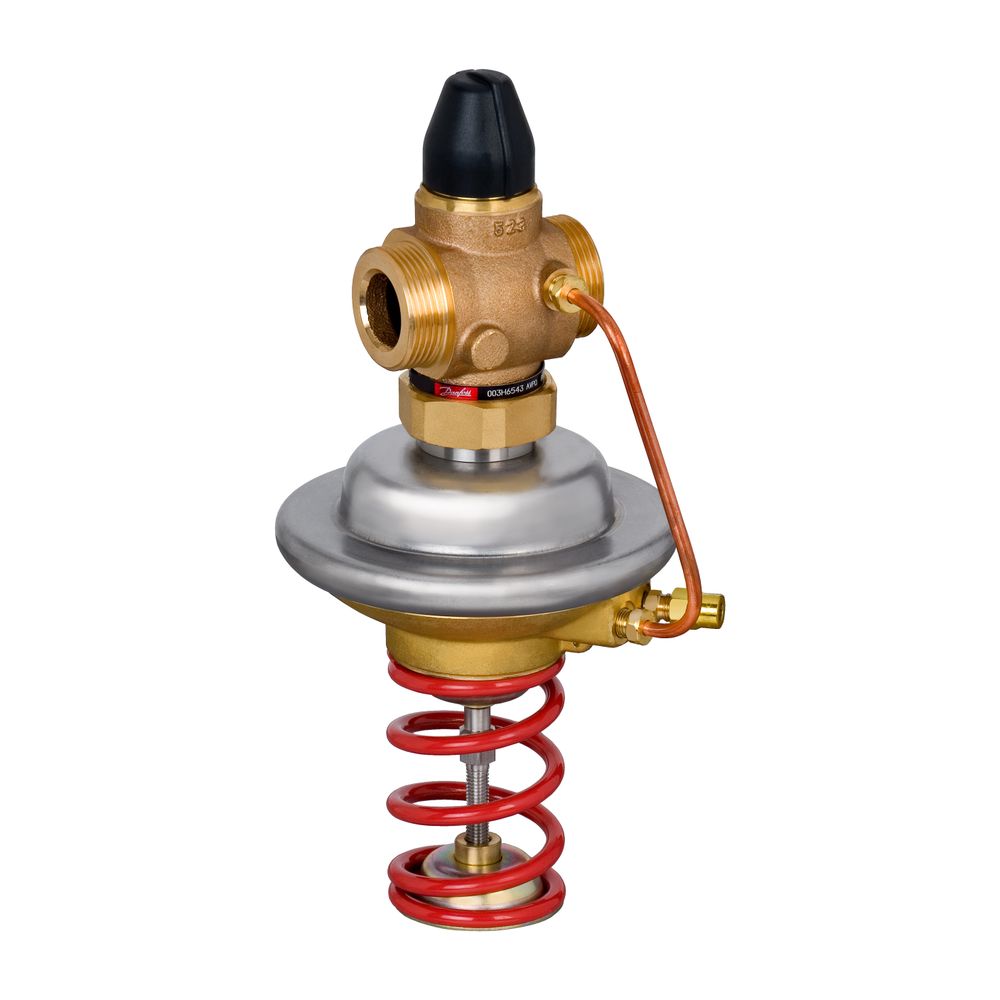

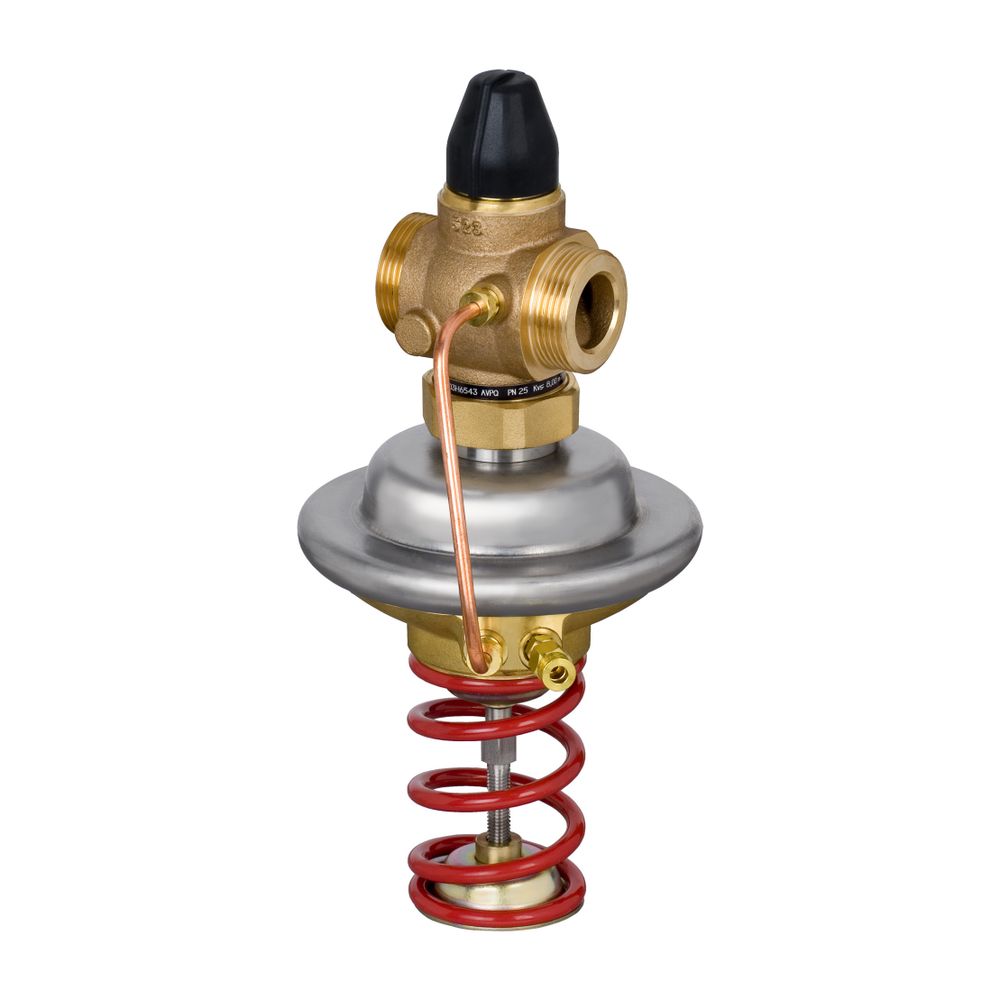

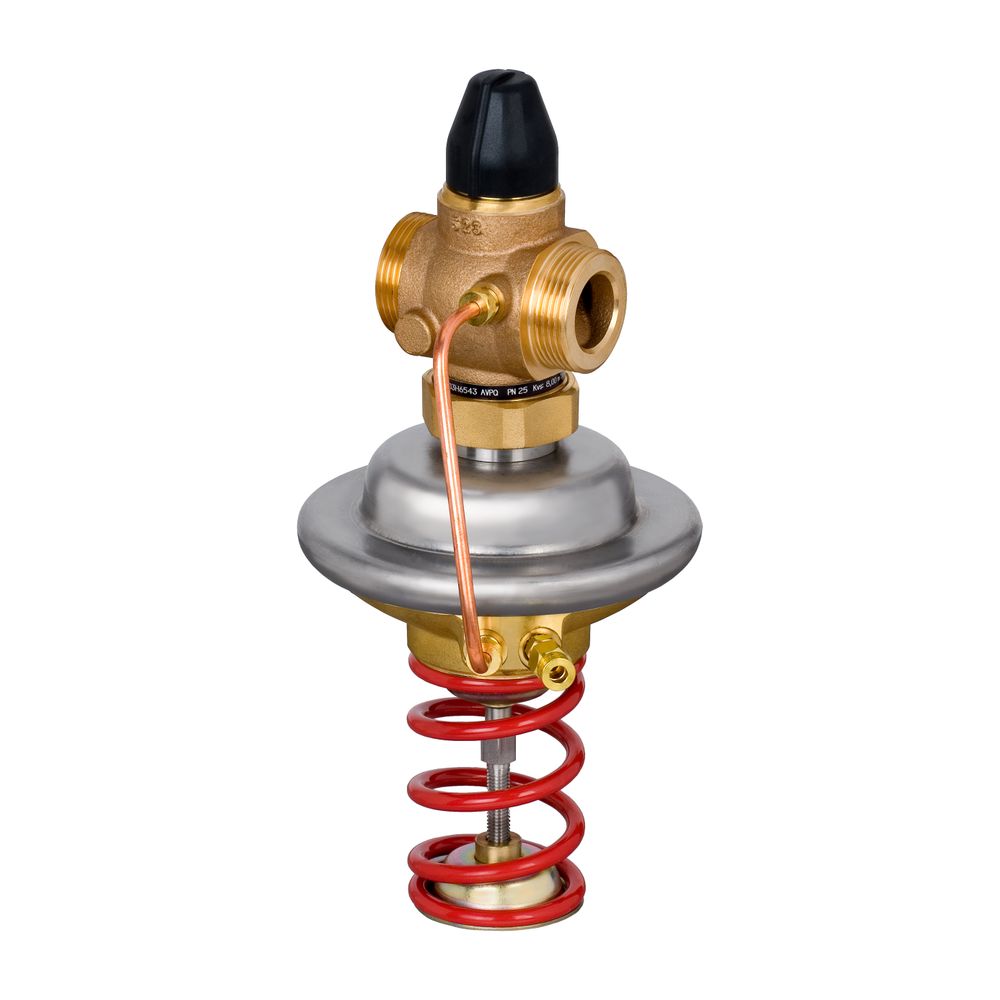

Danfoss Differenzdruck- und Volumenstromregler AVPQ, DN 25, Kvs 8m3/h, Sollwert 0,0,3-2,0 bar, G 1 1/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Er ermöglicht eine präzise Steuerung von Differenzdruck und Volumenstrom und ist für den Einbau im Rücklauf vorgesehen. Mit einem Kvs-Wert von 8,0 m³/h und einem einstellbaren Differenzdrucksollwert von 0,3 bis 2,0 bar sorgt dieser Regler für eine effiziente und zuverlässige Systemleistung.

Was zeichnet den Danfoss AVPQ Regler aus?

Der Danfoss AVPQ Regler ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck schließt oder wenn der eingestellte maximale Volumenstrom überschritten wird. Diese Funktion stellt sicher, dass die Systemparameter innerhalb der gewünschten Grenzen bleiben und trägt zur Stabilität und Effizienz der Anlage bei. Der Regler ist für einen Nenndruck von PN 25 ausgelegt und bietet eine maximale Volumenstrombegrenzung von 4,5 m³/h.

Wie ist der Danfoss AVPQ aufgebaut?

Der Regler besteht aus einem robusten Regelventil mit einstellbarer Volumenstrombegrenzung, einem präzisen Antrieb mit zwei Stellmembranen und einem Handgriff zur einfachen Einstellung des Differenzdrucksollwerts. Das Ventilgehäuse ist aus Rotguss CuZn36Pb2 (RG5) gefertigt, der Ventilsitz aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Messing CuZn40Pb2. Eine Kegeldichtung aus EPDM und eine Membrane aus EPDM im Stellantrieb aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As ermöglichen eine hohe Dichtigkeit und Langlebigkeit. Der Anschluss erfolgt über ein Außengewinde G 1 1/4 A gemäß DIN ISO 228/1.

Für welche Medien und Temperaturen ist der Regler geeignet?

Der Danfoss AVPQ Regler ist vielseitig einsetzbar für Heiz- und Kühlwasser sowie Wasser-Glykolgemische mit einem Glykolanteil von bis zu 30 %. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, was eine breite Anwendung in verschiedenen Heiz- und Kühlsystemen ermöglicht.

Technische Daten

• Nenndurchmesser: DN 25
• Anschluss: G 1 1/4 A Außengewinde
• Kvs-Wert: 8,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Maximaler Volumenstrom: 4,5 m³/h
• Volumenstrombereich: 0,25 - 3,5 m³/h
• Mediumtemperatur: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (RG5)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25 bietet eine zuverlässige Lösung für die präzise Regelung in Fernwärmeanlagen. Mit seiner robusten Bauweise aus Rotguss und Edelstahl, einem Kvs-Wert von 8,0 m³/h und einem breiten Temperaturbereich von 2 bis 150 °C stellt er eine langlebige und effiziente Komponente für Heiz- und Kühlkreisläufe dar.
