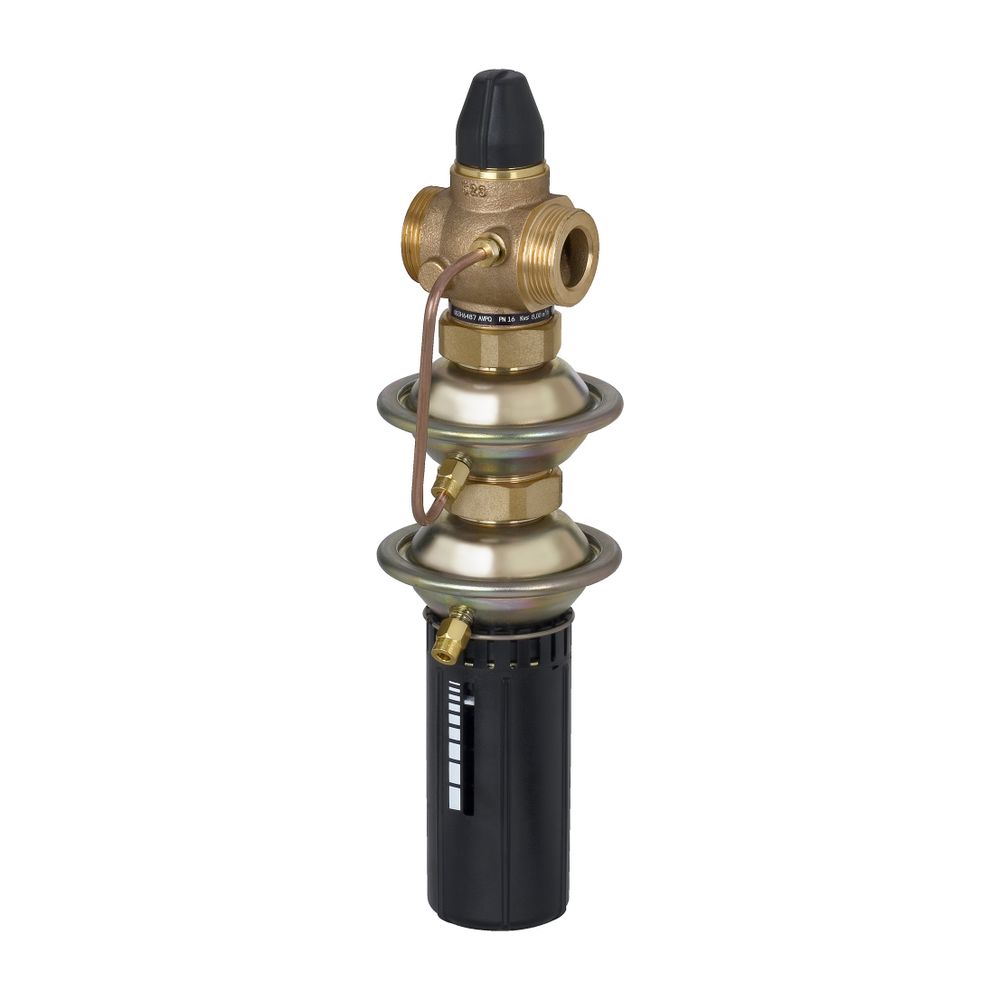

Danfoss Differenzdruck- und Volumenstromregler AVPQ, DN 25, Kvs 8m3/h, Sollwert 0,0,1-0,5 bar, PN 16

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmesystemen sowie Warm- und Heißwasseranlagen konzipiert wurde. Mit einem Kvs-Wert von 8,0 m3/h und einem Nenndruck von PN 16 sorgt dieses Gerät für eine präzise Regelung des Volumenstroms und Differenzdrucks. Der Einbau erfolgt im Rücklauf, und der Regler verfügt über einen einstellbaren Sollwert, was eine präzise Anpassung an die jeweiligen Systemanforderungen ermöglicht. Er ist für Mediumtemperaturen von 2 bis 150 °C ausgelegt.

Wie funktioniert der Danfoss AVPQ Regler?

Der Danfoss AVPQ Regler arbeitet selbsttätig und reagiert auf Veränderungen im System. Er schließt, sobald der Differenzdruck ansteigt oder der eingestellte maximale Volumenstrom überschritten wird. Diese Funktion stellt sicher, dass die gewünschten Betriebsparameter eingehalten werden. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur einfachen Einstellung des Differenzdrucksollwerts.

Für welche Anwendungen ist der AVPQ geeignet?

Der AVPQ Regler ist primär für den Einsatz in Fernwärmesystemen sowie in Warm- und Heißwasseranlagen vorgesehen. Er ist für Kreislaufwasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil geeignet. Der Betriebstemperaturbereich liegt zwischen 2 °C und 150 °C, was eine breite Anwendungspalette abdeckt. Mit einem Nenndruck von PN 16 ist der Regler für Systeme mit entsprechenden Druckanforderungen ausgelegt. Der maximal zulässige Differenzdruck beträgt 12 bar.

Welche technischen Merkmale zeichnen den Regler aus?

Der Danfoss AVPQ Regler in der Nennweite DN 25 bietet einen Kvs-Wert von 8,0 m3/h. Der Differenzdruckeinstellbereich liegt zwischen 0,1 und 0,5 bar, während der Durchflusseinstellbereich 0,25 bis 3,5 m3/h beträgt. Das Gehäuse des Reglers ist aus robustem Bronze (Rg 5) gefertigt und verfügt über einen Außengewindeanschluss nach ISO 228/1 in der Größe G 1 1/4 A. Die Bauhöhe beträgt 137 mm.

Technische Daten

• Nenndurchmesser: DN 25
• Kvs-Wert: 8,0 m3/h
• Nenndruck: PN 16
• Differenzdruckeinstellbereich: 0,1 - 0,5 bar
• Durchflusseinstellbereich: 0,25 - 3,5 m3/h
• Mediumtemperatur (Dauerbetrieb): 2 bis 150 °C
• Maximal zulässiger Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Anschluss: Außengewinde G 1 1/4 A
• Werkstoff Gehäuse: Bronze (Rg 5)
• Einbauposition: Rücklauf
• Bauhöhe: 137 mm

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25 ist eine zuverlässige Lösung für die präzise Regelung in Fernwärme- und Warmwasseranlagen. Mit seinem robusten Bronzegehäuse, dem Kvs-Wert von 8,0 m3/h und dem breiten Temperaturbereich bis 150 °C stellt er eine effiziente und langlebige Komponente für anspruchsvolle Heizsysteme dar. Die einfache Einstellung des Differenzdrucksollwerts und die selbsttätige Funktionsweise tragen zur Systemstabilität bei.
