Beschreibung

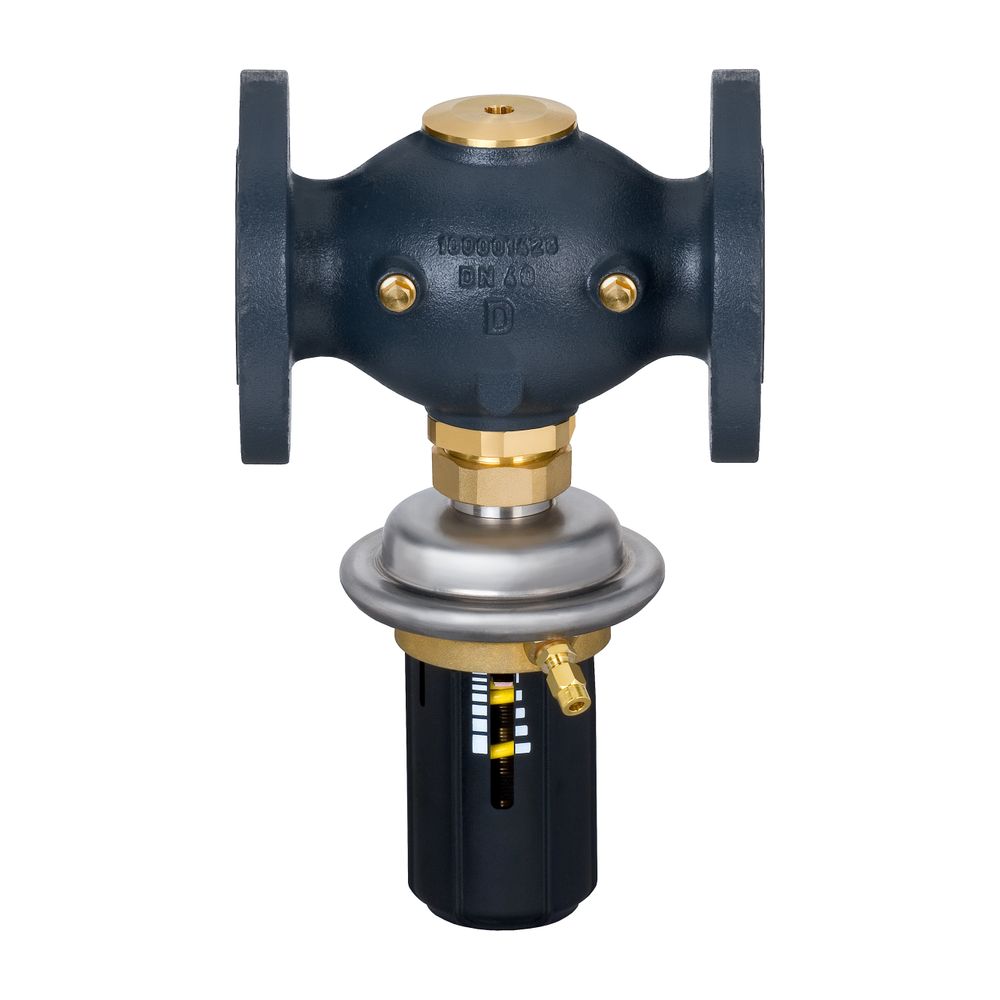

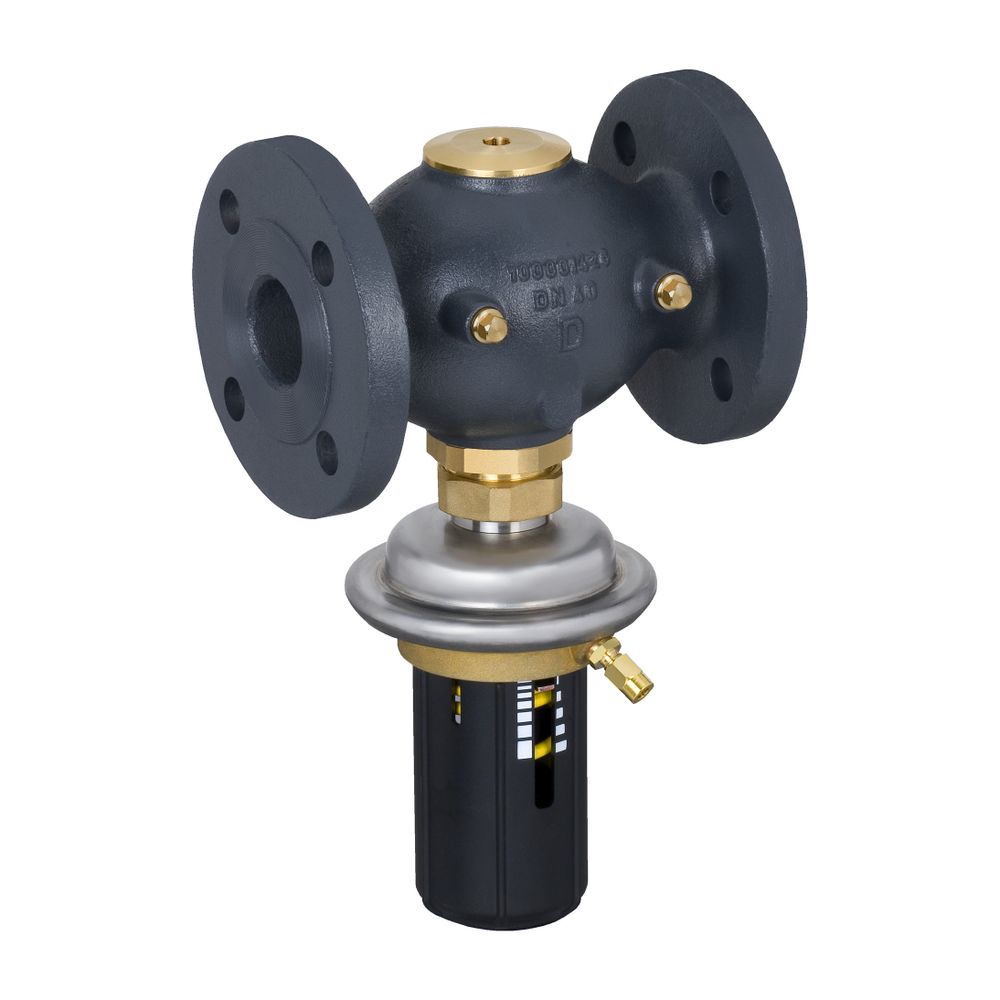

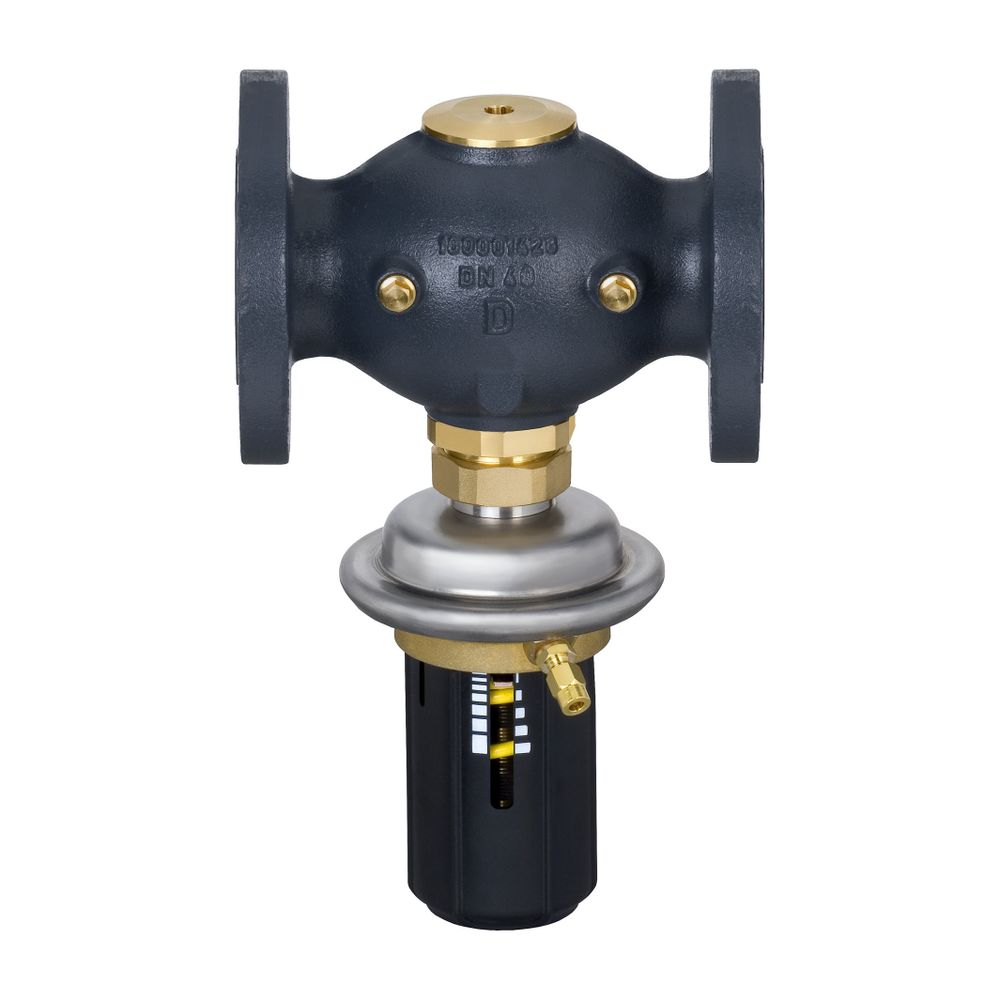

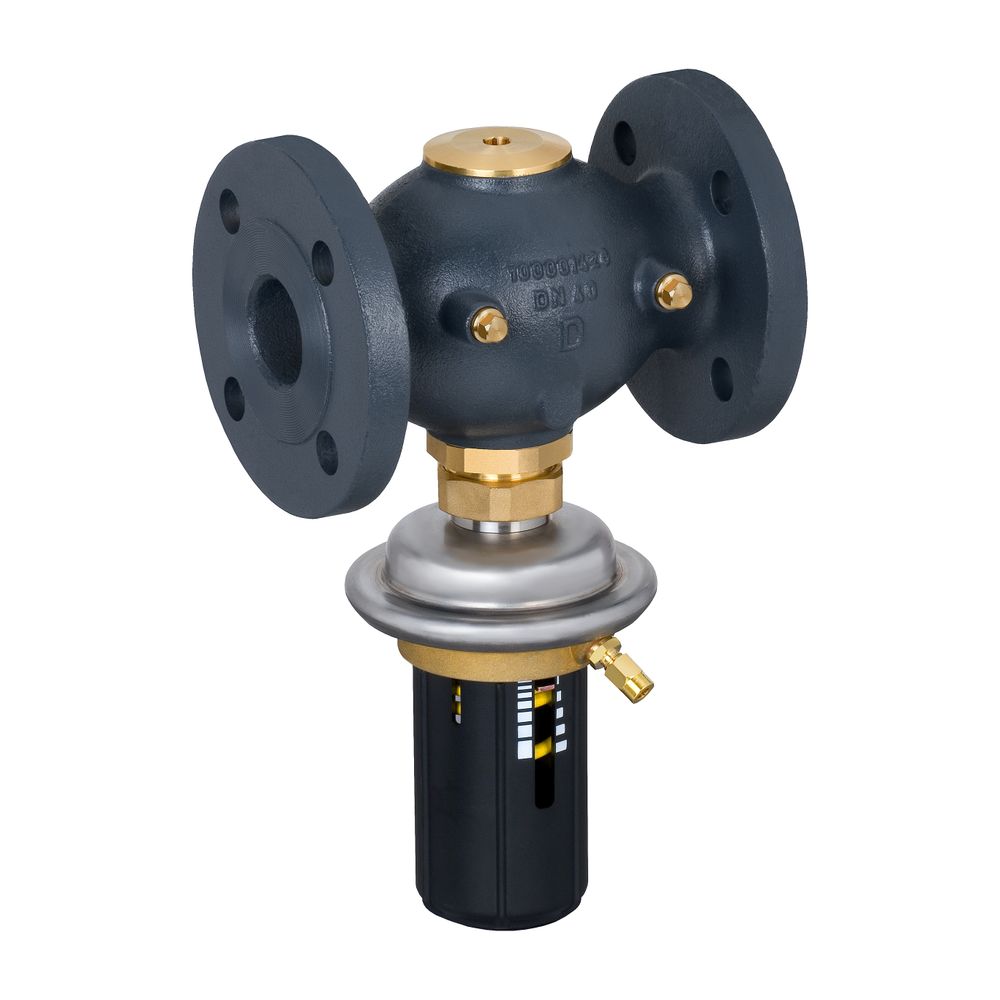

Danfoss Differenzdruckregler AVP 40 RL DN 40, Kvs 20, 0,2-1 bar, Flansch, PN 25
Der Danfoss Differenzdruckregler AVP 40 RL ist ein selbsttätiges Regelventil, das primär in Fernwärmeanlagen zum Einsatz kommt. Er ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und verfügt über eine Nennweite von DN 40 sowie einen Kvs-Wert von 20 m³/h. Der Anschluss erfolgt über Flansche mit der Druckstufe PN 25, und der Differenzdrucksollwert ist im Bereich von 0,2 bis 1 bar einstellbar.
Wie funktioniert der Danfoss Differenzdruckregler AVP 40 RL?
Der AVP 40 RL regelt den Differenzdruck selbsttätig, indem das Ventil bei steigendem Differenzdruck schließt. Das System besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran und einem Handgriff zur Einstellung des Differenzdrucksollwerts. Diese Funktion sorgt für eine konstante Druckdifferenz und schützt die Anlage vor Druckspitzen.
Für welche Medien und Temperaturbereiche ist der AVP 40 RL geeignet?
Der Differenzdruckregler ist für den Einsatz mit Heiz- und Kühlwasser ausgelegt, das bis zu 30 % Glykol enthalten kann. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C, was den Regler für vielfältige Anwendungen in der Haustechnik und Fernwärme prädestiniert.
Welche Materialien stellen die Langlebigkeit und Zuverlässigkeit sicher?
Das Ventilgehäuse besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3), der Ventilsitz aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Messing CuZn40Pb2. Die Kegeldichtung sowie die Membran des Stellantriebs sind aus EPDM gefertigt. Der Stellantrieb selbst kombiniert Edelstahl W.Nr.1.4301 und Messinglegierung CuZn36Pb2As. Die Anschlüsse sind als Flansch nach DIN 2501-C ausgeführt, was eine sichere und standardisierte Verbindung ermöglicht.
Wo wird der Danfoss Differenzdruckregler AVP 40 RL eingebaut?
Der AVP 40 RL ist für den Einbau im Rücklauf von Heiz- und Kühlkreisläufen vorgesehen. Die Konstruktion und die Anschlussart ermöglichen eine einfache Integration in bestehende Fernwärmeanlagen.
Technische Daten
- Nennweite: DN 40
- Kvs-Wert: 20 m³/h
- Nenndruck: PN 25
- Maximaler Differenzdruck: 16 bar
- Einstellbarer Differenzdruckbereich: 0,2 - 1 bar
- Mediumtemperatur: 2 - 150 °C
- Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
- Anschluss: Flansch nach DIN 2501-C
- Bauhöhe: 240 mm
Der Danfoss Differenzdruckregler AVP 40 RL bietet eine präzise und stabile Druckregelung für Heiz- und Kühlwasseranlagen mit bis zu 30 % Glykolanteil. Mit einem Kvs-Wert von 20 m³/h, einem einstellbaren Differenzdruckbereich von 0,2 bis 1 bar und robusten Materialien wie Sphäroguss und Edelstahl ist er für den Einsatz in anspruchsvollen Fernwärmeanlagen konzipiert und trägt zur Effizienz und Sicherheit der Anlage bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVP |
| Hersteller-Artikelnummer | 003H6349 |
| Hersteller | Danfoss |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | DANFOSS-003H6349 |
| Bauhöhe | 240 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421538685 |
| Gewicht | 12,396 kg |
| Kvs-Wert | 20 |
| Max Druckunterschied bei 20 °C | 16 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Nenndurchmesser | DN 40 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
