Beschreibung

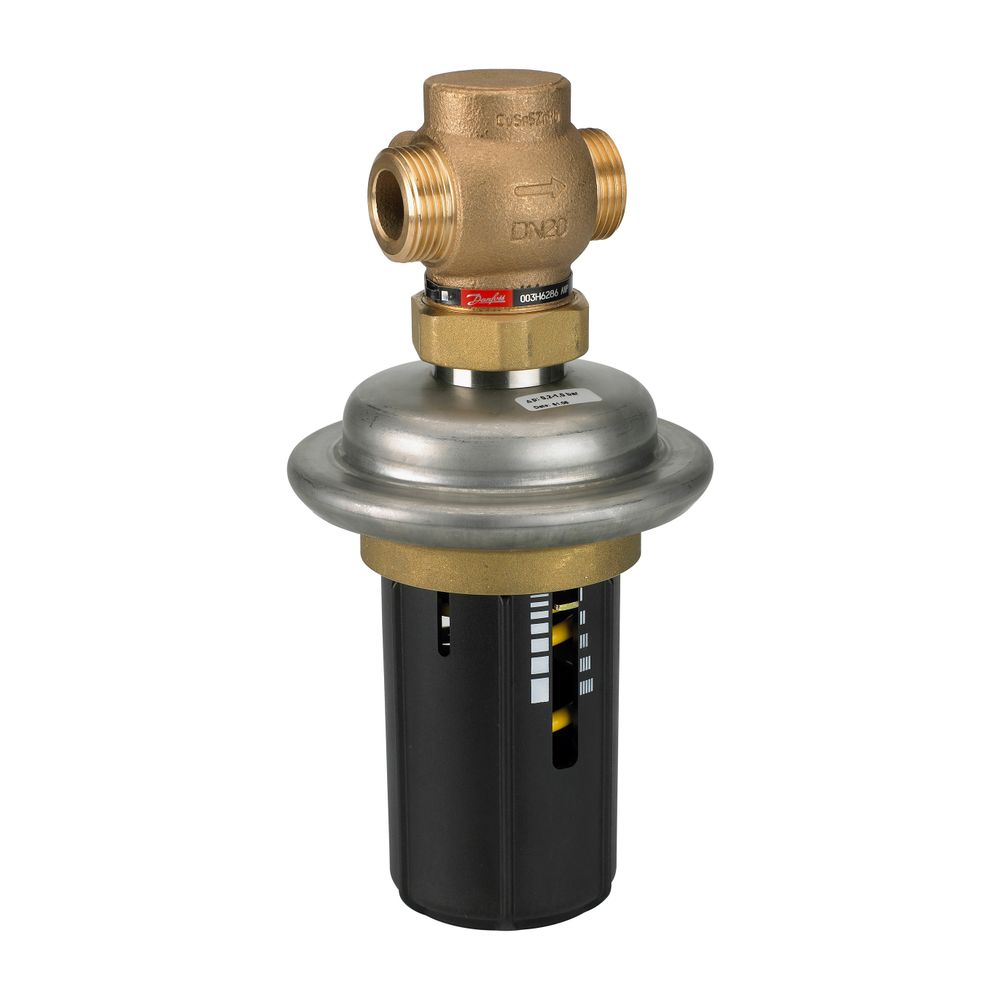

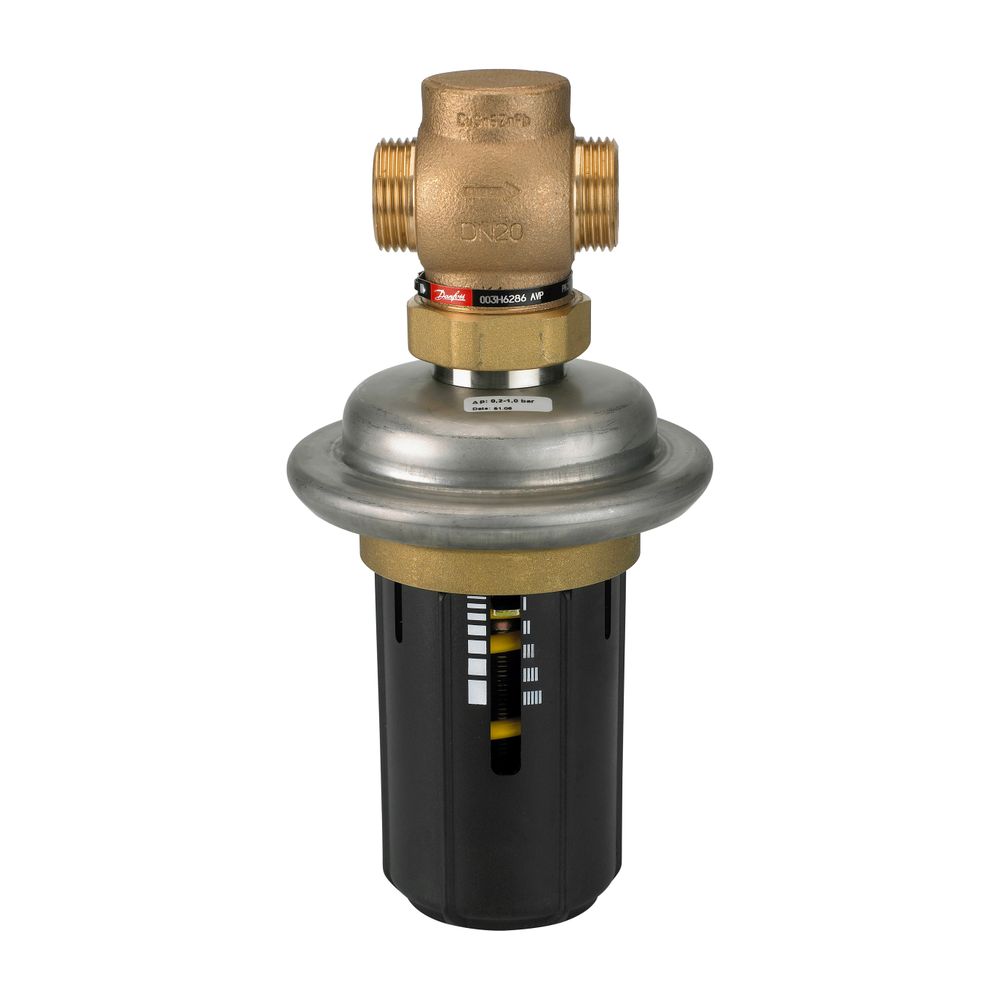

Danfoss Differenzdruckregler AVP 20 RL DN 20, Kvs 6,3, 0,2-1 bar, G 1" A, PN 25
Der Danfoss Differenzdruckregler AVP 20 RL ist ein selbsttätiges Regelventil, das primär in Fernwärmeanlagen zum Einsatz kommt. Mit einem Nenndurchmesser von DN 20, einem Kvs-Wert von 6,3 m³/h und einem einstellbaren Differenzdrucksollwert von 0,2 bis 1,0 bar ermöglicht er eine präzise Regelung. Das Ventil ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und wird mit einem G 1" A Außengewindeanschluss geliefert, der den Einbau im Rücklauf ermöglicht. Es ist für einen Nenndruck von PN 25 ausgelegt.
Wie funktioniert der Danfoss Differenzdruckregler AVP 20 RL?
Der AVP 20 RL ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck selbsttätig schließt. Das System besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran und einem Handgriff zur Einstellung des Differenzdrucksollwerts. Diese Konstruktion ermöglicht eine zuverlässige Steuerung des Differenzdrucks in Heiz- und Kühlkreisläufen.
Für welche Medien und Temperaturbereiche ist der AVP 20 RL geeignet?
Dieser Differenzdruckregler ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser bis zu einem Anteil von 30 % konzipiert. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C, was eine vielseitige Anwendung in der Haustechnik und insbesondere in Fernwärmesystemen ermöglicht.
Welche Materialien und Anschlüsse werden verwendet?
Das Ventilgehäuse ist aus hochwertigem Rotguss CuZn36Pb2 (RG5) gefertigt. Der Ventilsitz besteht aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Messing CuZn40Pb2. Die Kegeldichtung sowie die Membran des Stellantriebs sind aus EPDM. Der Stellantrieb selbst besteht aus Edelstahl W.Nr.1.4301 und CuZn36Pb2As. Der Anschluss erfolgt über ein Außengewinde G 1" A nach DIN ISO 228/1, optimiert für den Einbau im Rücklauf.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 6,3 m³/h
- Nenndruck: PN 25
- Einstellbereich Differenzdruck: 0,2-1,0 bar
- Maximaler Differenzdruck: 20 bar
- Mediumtemperatur: 2 bis 150 °C (bis 30 % Glykolanteil)
- Anschluss: Außengewinde G 1" A
- Werkstoff Gehäuse: Rotguss (RG5)
- Werkstoff Ventilsitz: Edelstahl (W.-Nr. 1.4571)
- Bauhöhe: 180 mm
Der Danfoss Differenzdruckregler AVP 20 RL bietet eine zuverlässige und präzise Lösung zur Differenzdruckregelung in Fernwärme- und Heiz-/Kühlsystemen. Seine robuste Bauweise aus Rotguss und Edelstahl, kombiniert mit einem breiten Temperaturbereich von 2 bis 150 °C und einem einstellbaren Sollwert von 0,2 bis 1,0 bar, stellt eine effiziente und langlebige Funktion sicher. Mit einem Nenndruck von PN 25 und einem Kvs-Wert von 6,3 m³/h ist dieses Ventil eine leistungsstarke Komponente für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVP |
| Hersteller-Artikelnummer | 003H6286 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6286 |
| Bauhöhe | 180 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421538050 |
| Gewicht | 3,402 kg |
| Kvs-Wert | 6,3 |
| Max Druckunterschied bei 20 °C | 20 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Nenndurchmesser | DN 20 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
