Beschreibung

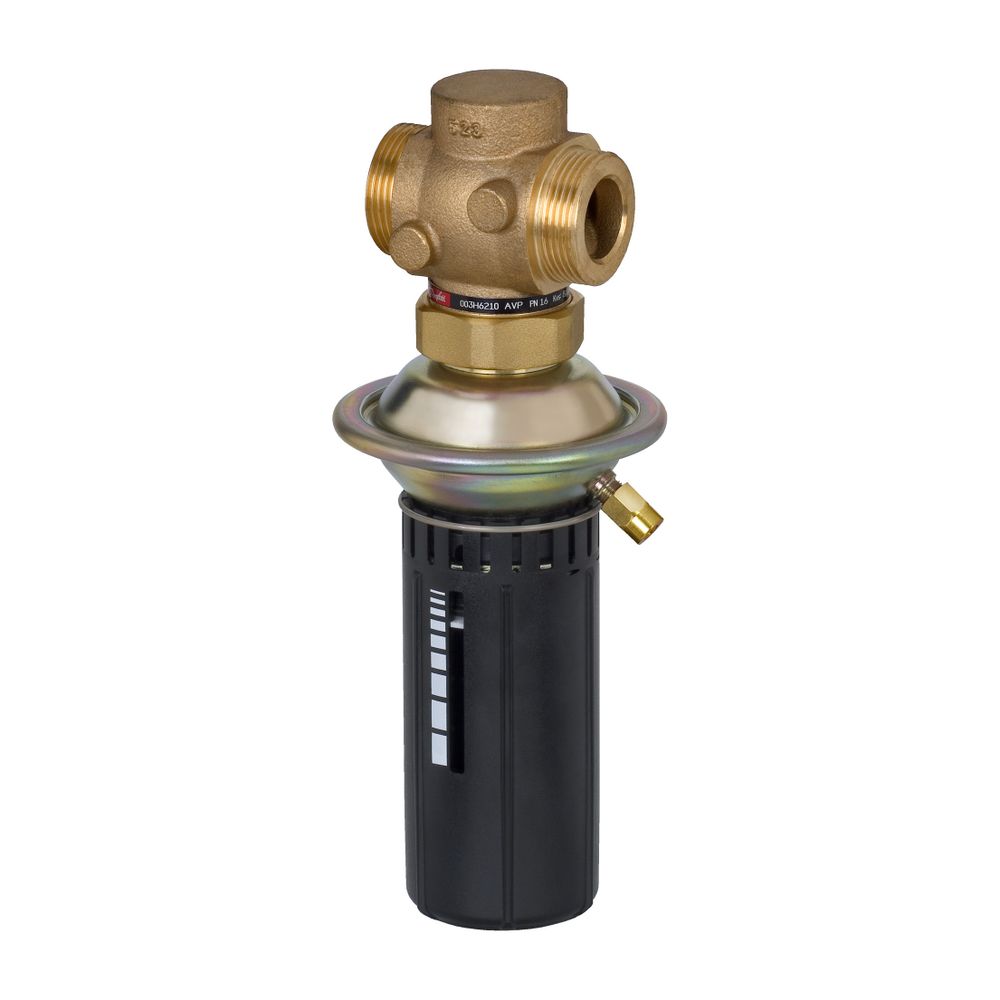

Danfoss Differenzdruckregler AVP, Rücklauf, DN 15, Kvs 2,5m3/h, 0,05-0,5 bar, PN 16, G 3/4" Außengewinde, 003H6201
Der Danfoss Differenzdruckregler AVP RL DN 15 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen sowie Warm- und Heißwasseranlagen konzipiert wurde. Mit einem Kvs-Wert von 2,5 m³/h und einem einstellbaren Differenzdrucksollwert von 0,05 bis 0,5 bar sorgt dieses PN 16-Gerät für eine zuverlässige Regelung des Differenzdrucks. Der Regler ist für den Einbau im Rücklauf vorgesehen und schließt bei steigendem Differenzdruck.
Wie ist der Danfoss Differenzregler AVP RL aufgebaut?
Der AVP RL ist ein selbsttätiger Differenzdruckregler, der aus einem Regelventil, einem Antrieb mit Stellmembrane und einem Handgriff zur Einstellung des Differenzdrucksollwerts besteht. Diese Konstruktion ermöglicht eine präzise und eigenständige Anpassung an die Systembedingungen, ohne dass externe Energie benötigt wird.
Für welche Anwendungen ist der Regler geeignet?
Dieser Differenzdruckregler findet seinen Haupteinsatz in Fernwärmeanlagen. Darüber hinaus ist er für Warm- und Heißwasseranlagen bis zu einer maximalen Temperatur von 140 °C geeignet. Bei der Verwendung von Zirkulationswasser oder glykolhaltigem Wasser (bis zu 30 % Glykolanteil) kann der Regler Temperaturen von 2 °C bis 150 °C verarbeiten.
Welche technischen Merkmale zeichnen den AVP RL aus?
Der Regler verfügt über einen Nenndurchmesser von DN 15 und ist für einen Nenndruck von PN 16 ausgelegt. Der Kvs-Wert beträgt 2,5 m³/h, was eine effiziente Durchflussregelung sicherstellt. Der Differenzdrucksollwert ist im Bereich von 0,05 bis 0,5 bar einstellbar. Der maximal zulässige Differenzdruck liegt bei 12 bar. Das Gehäuse des Reglers besteht aus hochwertigem Rotguss (Rg-5) und ist mit einem Außengewinde G 3/4 A nach ISO 228/1 ausgestattet. Die Einbauposition ist der Rücklauf.
Wie erfolgt die Installation des Differenzdruckreglers?
Für die Installation des Danfoss Differenzdruckreglers AVP RL ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich. Dies erleichtert die Montage und Inbetriebnahme im jeweiligen System.
Technische Daten
- Nenndurchmesser: DN 15
- Nenndruck: PN 16
- Kvs-Wert: 2,5 m³/h
- Differenzdruckeinstellbereich: 0,05 - 0,5 bar
- Max. zul. Differenzdruck: 12 bar
- Mediumtemperatur (Warm-/Heißwasser): max. 140 °C
- Mediumtemperatur (Zirkulations-/Glykolwasser): 2 – 150 °C
- Werkstoff Gehäuse: Rotguss (Rg-5)
- Anschluss: Außengewinde G 3/4 A nach ISO 228/1
- Einbauposition: Rücklauf
Der Danfoss Differenzdruckregler AVP RL DN 15 bietet eine zuverlässige und präzise Differenzdruckregelung für Fernwärme- sowie Warm- und Heißwasseranlagen. Mit seinem robusten Rotgussgehäuse, dem einstellbaren Sollwert von 0,05 bis 0,5 bar und einem Kvs-Wert von 2,5 m³/h ist er eine effiziente Lösung für anspruchsvolle Heizungs- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVP |
| Hersteller-Artikelnummer | 003H6201 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6201 |
| Bauhöhe | 128 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421537190 |
| Gewicht | 1,88 kg |
| Kvs-Wert | 2,5 |
| Max Druckunterschied bei 20 °C | 12 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Nenndurchmesser | DN 15 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | DE66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
