Danfoss Antrieb AFPQ4 0,2/0,15-1,5 bar für Volumenstrombegrenzer und Differenzdruckregler

Differenzdruck- und Volumenstromregler (PN 16, 25,40)

AFPQ/VFQ 2(1) – Einbau im Rücklauf, einstellbarer Sollwert

AFPQ 4/VFQ 2(1) – Einbau im Vorlauf, mit einstellbarem Sollwert

Der Regler ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der in erster Linie für den Einsatz in Fernwärmesystemen vorgesehen ist. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird.

Der Regler besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einen Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig von einander geregelt.

Darüber hinaus sind zwei Ventilausführungen erhältlich:

• VFQ 2 mit metallisch dichtendem Kegel

• VFQ 21 mit weich dichtendem Kegel (auf Anfrage)

Eigenschaften:

• DN 15-250

• kVS 4,0-400 m3/h

• Volumenstrombereich: 0,1-250 m3/h

• PN 16, 25, 40

• Einstellbereich: 0,1-0,7 bar/0,15-1,5 bar

• Volumenstrombegrenzer ∆pb : 0,2 bar oder 0,5 bar

• Temperatur:

• Zirkulationswasser/glykolhaltiges Wasser bis max. 30 %: 2 … 150/200 °C

• Anschlüsse:

• Flansch

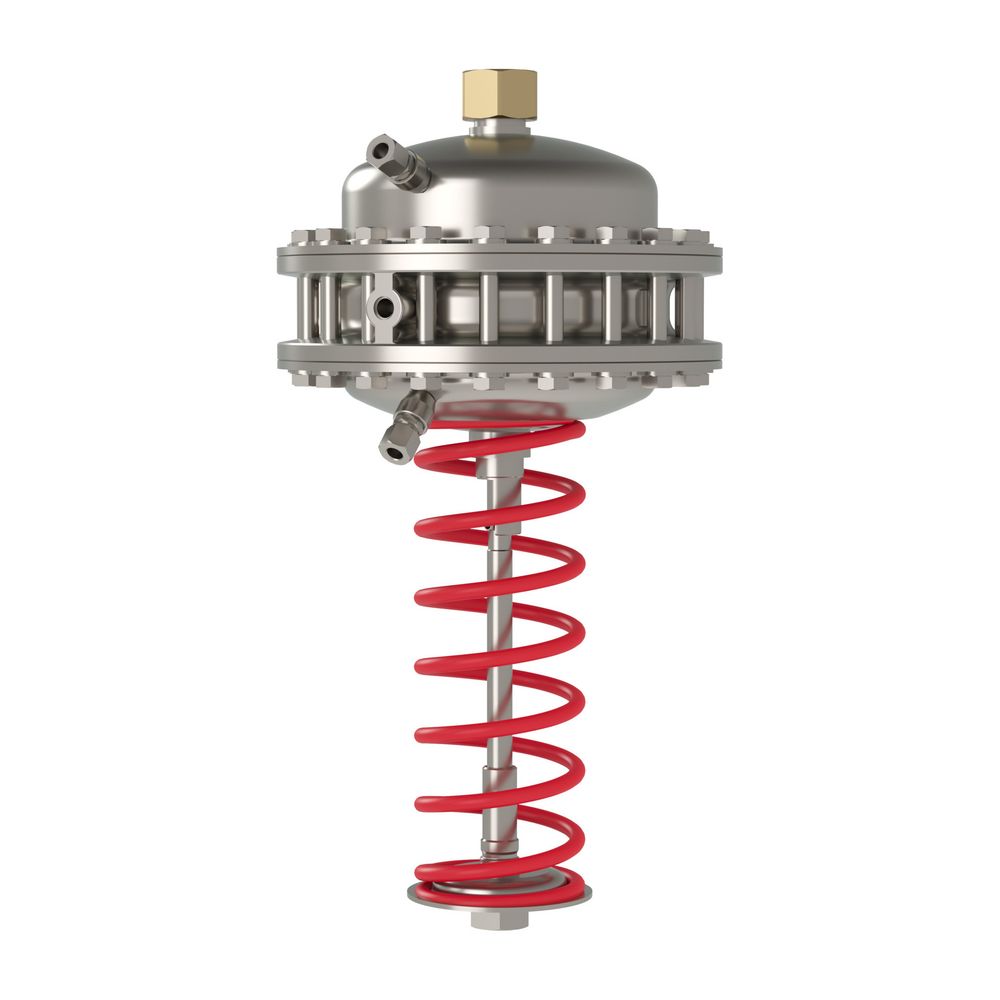

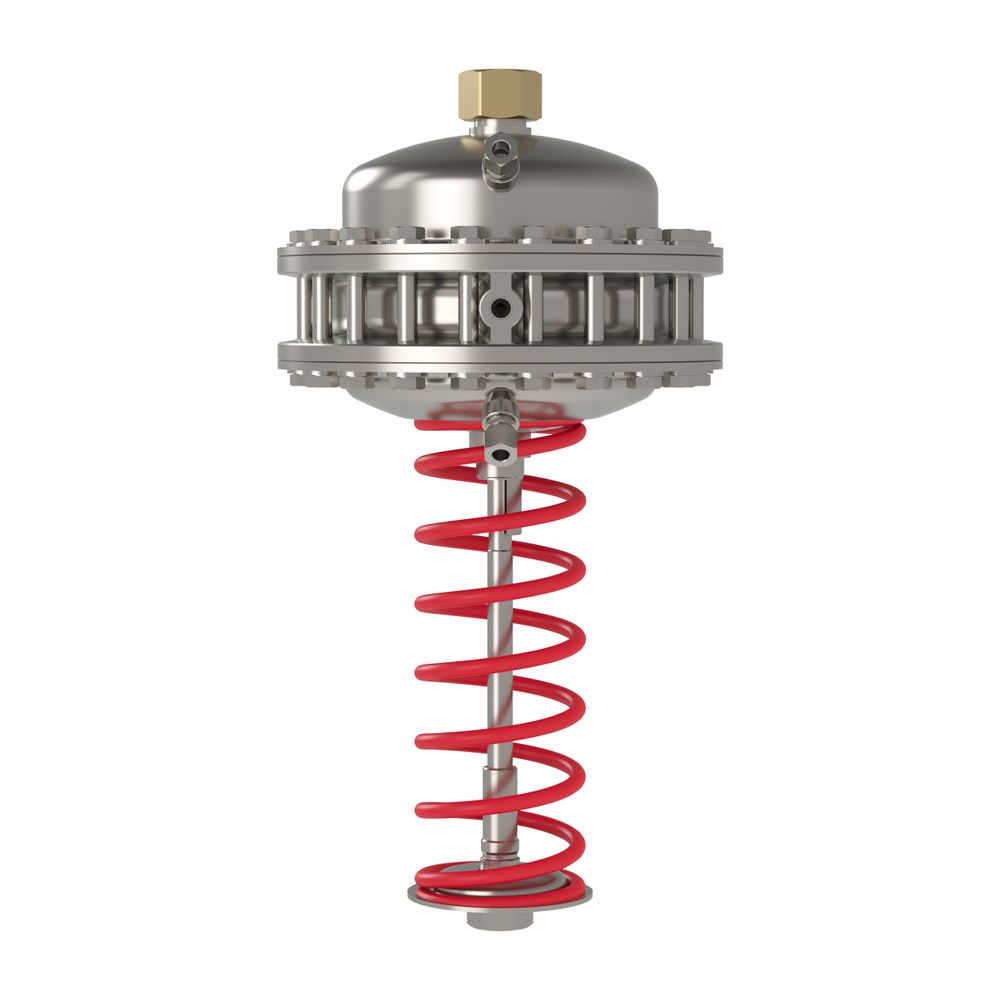

Danfoss Druckantrieb AFPQ4
für Volumenstrom- und Differenzdruckregler
zwei Stellmembrane,
Gehäuse aus Stahl,
W.-Nr.1.0338 verzinkt,
Membrane aus EPDM,
Einbau in den Vorlauf

Nenndruck (PN) 40
Wirkdruck (bar): 0,2
Differenzdruck-
Sollwert (bar): 0,15 - 1,5
Membranfläche(cm2): 250

Fabrikat: Danfoss
Typ: AFPQ4
Bestell-Nr.: 003G1035
