Beschreibung

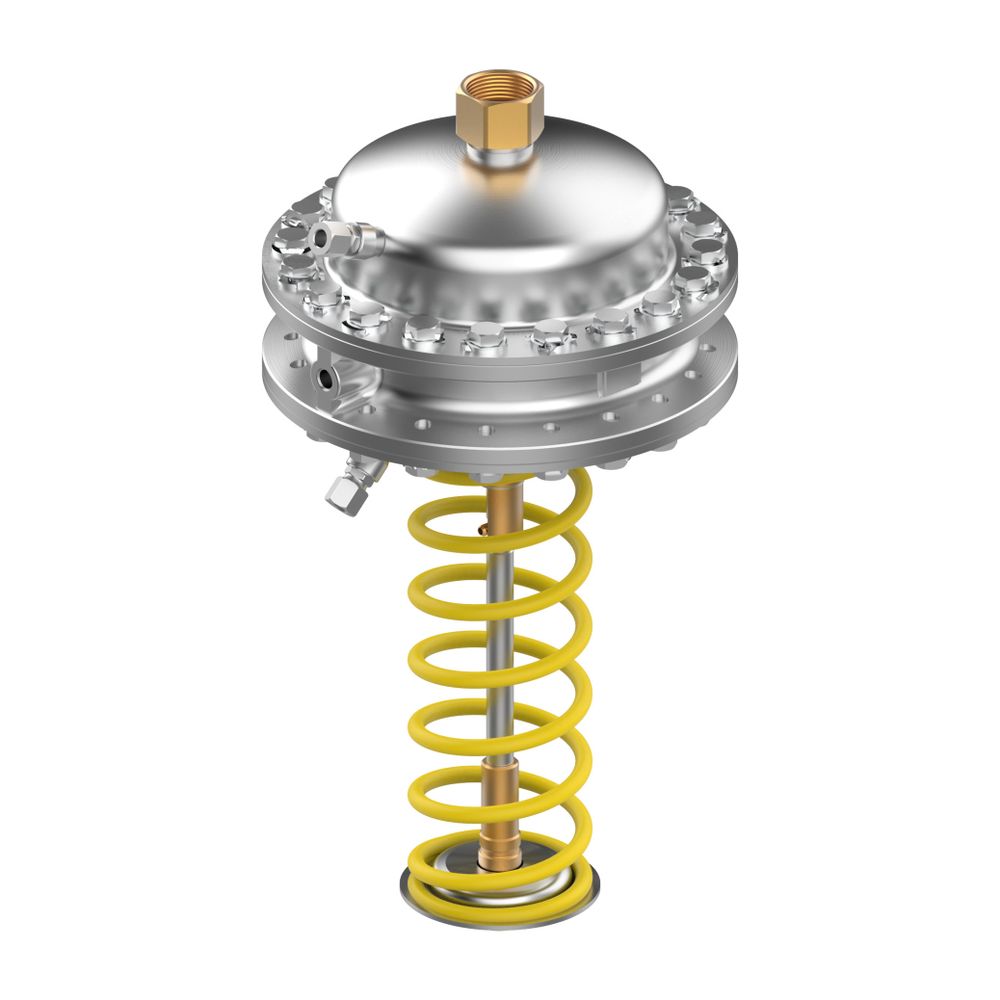

Danfoss Antrieb AFPQ 0,2/0,1-0,7 bar für Volumenstrombegrenzer und Differenzdruckregler
Der Danfoss Antrieb AFPQ 0,2/0,1-0,7 bar ist eine zentrale Komponente für Volumenstrombegrenzer und Differenzdruckregler und wurde speziell für den Einsatz in Fernwärmesystemen entwickelt. Dieser selbsttätige Antrieb ist für den Einbau im Rücklauf vorgesehen und ermöglicht eine präzise und unabhängige Regelung von Differenzdruck und Volumenstrom. Mit einem Gehäuse aus verzinktem Stahl (W.-Nr. 1.0338) und EPDM-Membranen ist er für Zirkulationswasser und glykolhaltiges Wasser bis maximal 30 % geeignet.
Welche Funktion erfüllt der Danfoss Antrieb AFPQ?
Der Danfoss Antrieb AFPQ ist ein selbsttätiges Bauteil, das in Verbindung mit einem Regler den Differenzdruck und den Volumenstrom steuert. Er verfügt über zwei Stellmembranen und eine Feder zur Differenzdruckeinstellung. Der Antrieb reagiert auf steigenden Differenzdruck oder eine Überschreitung des eingestellten maximalen Durchflusses, indem er den Regler schließt. Dies ermöglicht eine präzise und unabhängige Regelung in Fernwärmesystemen.
Aus welchen Materialien besteht der Antrieb und wofür ist er geeignet?
Der Antrieb AFPQ ist robust konstruiert. Das Gehäuse besteht aus verzinktem Stahl (Werkstoffnummer 1.0338), während die Membranen aus EPDM gefertigt sind. Diese Materialwahl stellt die Kompatibilität mit Zirkulationswasser und glykolhaltigem Wasser bis maximal 30 % sicher. Die Membranfläche beträgt 250 cm². Der Antrieb ist für den Einbau im Rücklauf vorgesehen und für einen Wirkdruck von 0,2 bar sowie einen Differenzdruck-Sollwertbereich von 0,1 bis 0,7 bar ausgelegt. Er ist kompatibel mit Reglern, die Nenndrücke (PN) von 16, 25 und 40 unterstützen, und für Nennweiten von DN 15 bis DN 250 geeignet. Die Anschlüsse erfolgen über Flansch. Die zulässigen Betriebstemperaturen reichen von 2 °C bis 150/200 °C.
Technische Daten
- Nenndruck (PN): 16, 25, 40
- Wirkdruck: 0,2 bar
- Differenzdruck-Sollwert: 0,1 - 0,7 bar
- Membranfläche: 250 cm²
- Material Gehäuse: Stahl, verzinkt (W.-Nr. 1.0338)
- Material Membrane: EPDM
- Einbau: Rücklauf
- Temperaturbereich (Medium): 2 … 150/200 °C
- Kompatible Regler-Nennweiten: DN 15-250
- Anschlussart: Flansch
Der Danfoss Antrieb AFPQ ist eine zuverlässige Komponente für die präzise Steuerung von Differenzdruck und Volumenstrom in Fernwärmeanwendungen. Mit einem Wirkdruck von 0,2 bar und einem einstellbaren Differenzdruck-Sollwert von 0,1 bis 0,7 bar bietet dieser Antrieb eine hohe Anpassungsfähigkeit. Die robuste Bauweise aus verzinktem Stahl und EPDM-Membranen sichert eine lange Lebensdauer und Beständigkeit gegenüber verschiedenen Medien und Temperaturen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Stellantriebe - Druck, Durchfluss |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AFPQ |
| Hersteller-Artikelnummer | 003G1029 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003G1029 |
| EAN-13 | 5702421808436 |
| Gewicht | 24,857 kg |
| WEEE-Nr. | 66490570 |
