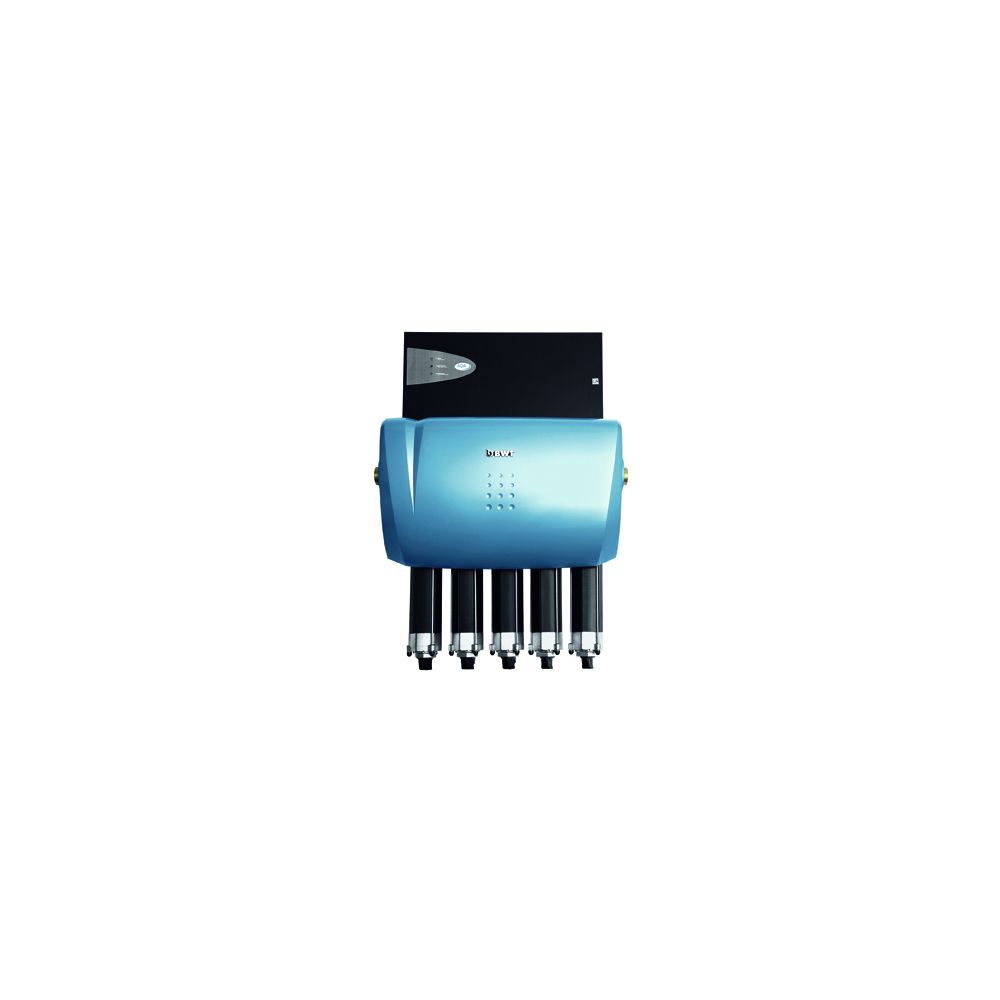

BWT Kalkschutzanlage AQA total Energy 14000, DN 50, 14m3/h, PN 10, DVGW-geprüft, 80013

Die BWT Aqa total Energy Kalkschutz 14000 ist eine natürliche und umweltfreundliche Trinkwasserbehandlungsanlage zur Verminderung von Kalkausfall in Rohrleitungen und geschlossenen Warmwasserbereitern. Mit einer Durchflussleistung von 14 m³/h und einer Nennweite von DN 50 ist die Anlage für den Einsatz in Wohnanlagen mit 30 bis 50 Wohneinheiten konzipiert und trägt die DVGW-Prüfnummer DW-9191BN0077.

Wie funktioniert die BWT Aqa total Energy Kalkschutz 14000?

Die AQA total Energy 14000 nutzt eine fortschrittliche 3-Phasen-Technologie. Phase 1 sichert den vitalstoffreichen Trinkgenuss, indem wichtige Mineralstoffe wie Magnesium und Calcium im Wasser erhalten bleiben, im Gegensatz zur Wasserenthärtung mittels Ionenaustausch. Phase 2 bietet effektiven Kalkschutz, indem der Kalk stabilisiert im Wasser verbleibt und sich nicht in Leitungen oder Boilern ablagert. Phase 3 sorgt für Korrosionsschutz durch den Aufbau einer einzigartig homogenen und feinen, schützenden Deckschicht. Eine Wartung gemäß DIN 1988 ist erforderlich.

Wie ist die AQA total Energy 14000 aufgebaut und wie erfolgt die Montage?

Die anschlussfertige Kompaktanlage ist als Wandgerät konzipiert und auf einem Wandgestell mit Schnellmontagebügel montiert. Das Rohrverteilersystem besteht aus hochwertigem Messing-Kokillenguss und ist modular mit Absperrsatz und Wasserzähler im Gerätebasisstück aufgebaut. Dies ermöglicht einen Kartuschenwechsel ohne Wasserunterbrechung und macht eine Umgehungsleitung überflüssig. Die Module werden mit einem patentierten Schnellmontagesystem angedockt. Der Wasseranschluss ist wahlweise links oder rechts möglich. Anschlussverschraubungen mit Außengewinde sowie Geräteabdeckung und Wasserwanne sind im Lieferumfang enthalten.

Welche Steuerung und Elektronik sind integriert?

Die Steuerung der AQA total Energy 14000 ist anschlussfertig in einem Normalschaltschrank mit Schutzart IP 54 eingebaut. Jede Moduleinheit verfügt über eine Leistungselektronik mit separater Absicherung. Ein zentraler Prozessor steuert und überwacht die gesamte Anlage. Die Anlage ist komplett verkabelt und wird über einen Schutzkontaktstecker mit 230 V/50 Hz angeschlossen. Ein Ausgang für die zentrale Leittechnik (ZLT) ermöglicht eine Vorwarnung für den Kartuschenwechsel und die Meldung von Störungen. Kontroll-Leuchten an der Schaltschranktür zeigen den Betriebszustand an.

Welche Betriebsbedingungen und Leistungsdaten sind zu beachten?

Die Anlage ist für einen Betriebsdruck von 2 bis 10 bar und eine maximale Wassertemperatur von 30 Grad C ausgelegt. Die maximale Wasserhärte beträgt 40 Grad C. Die Durchflussleistung liegt bei 14 m³/h, und der Druckverlust bei Nenndurchfluss beträgt 0,8 bar. Die elektrische Anschlussleistung beträgt 120 W, im Stand-By Betrieb 15 W, mit einem Stromverbrauch von 0,055 kWh pro Kubikmeter Wasser.

Technische Daten

• Nennweite: DN 50
• Anschlussdimension: 2" AG
• Durchflussleistung: 14,0 m³/h
• Nenndruck: 10 bar
• Betriebsdruck min./max.: 2-10 bar
• Wassertemperatur max.: 30 Grad C
• Wasserhärte max.: 40 Grad C
• Elektrische Anschlussleistung: 120 W
• Leistung im Stand-By Betrieb: 15 W
• Schutzart: IP 54
• Geräteabmessungen (H x B x T): 1280 mm x 825 mm x 470 mm

Der BWT Aqa total Energy Kalkschutz 14000 bietet eine schonende und wartungsarme Lösung zur Kalkstabilisierung im Trinkwasser. Mit ihrer 3-Phasen-Technologie sorgt die Anlage für den Erhalt wichtiger Mineralstoffe, reduziert Kalkablagerungen und schützt vor Korrosion. Die kompakte Bauweise, eine Durchflussleistung von 14 m³/h und der Betriebsdruck von 2 bis 10 bar machen das Gerät zu einer zuverlässigen Wahl für Wohnanlagen mit mittlerem Wasserbedarf.

Lieferumfang

• 1x Anschlussfertige Kompaktanlage als Wandgerät mit elektronischer Steuerung
• 5x Wirkeinheiten (Kartuschen-Refill) mit HydroMODUL Schnellanschluss-System und Transportkappe
• 1x Netzstecker
• 1x Geräteverkleidung aus Kunststoff
• 1x Befestigungsmaterial
• 1x Anschlussverschraubungen mit Außengewinde
• 1x Geräteabdeckung (als Staubschutz)
• 1x Wasserwanne
