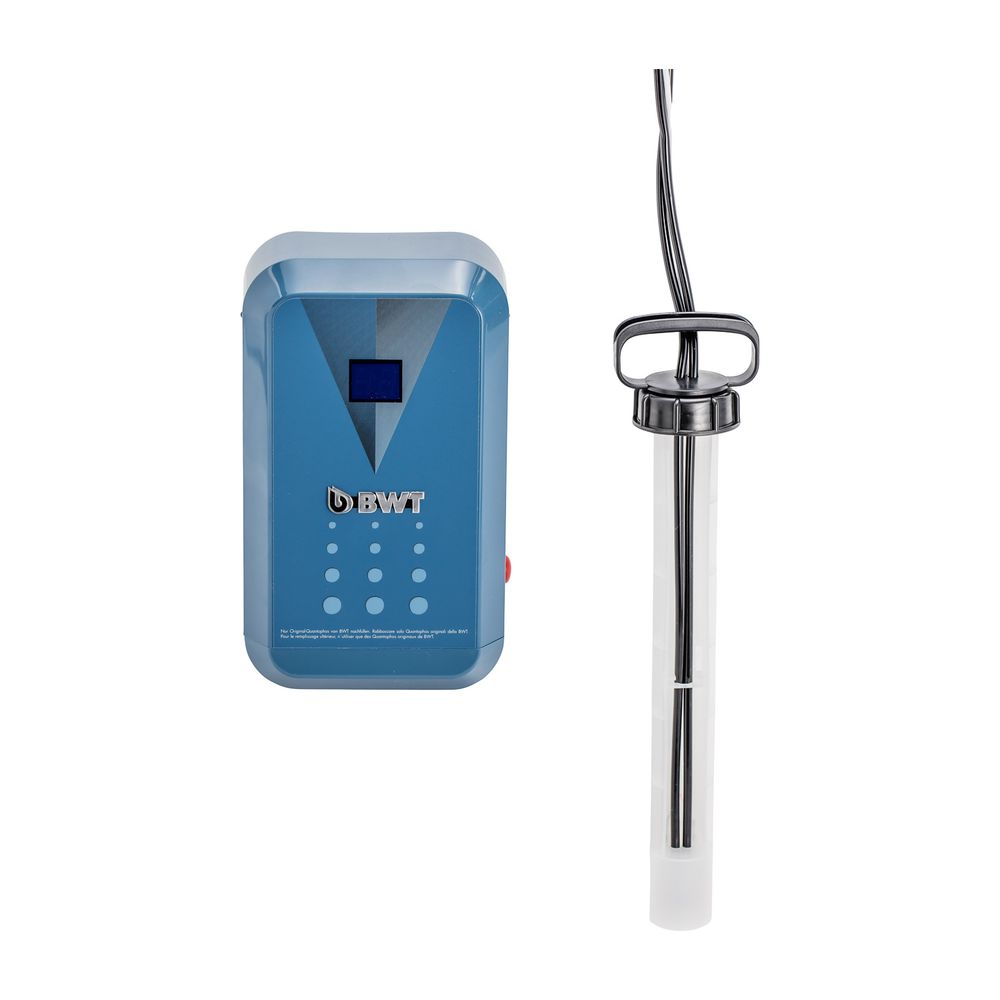

BWT Mineralstoff-Dosiergerät Optidos T 10/20 Modul, DN 25-32, 0,03-5m3/h, PN 10, 20L-Behälter, 70001

Das BWT Dosiergerät Optidos T 10/20 Modul ist ein elektronisch gesteuertes Mineralstoff-Dosiergerät, das speziell für die Systeme BWT Aqa smart, Aqa smart C und Aqa basic entwickelt wurde. Es dient der präzisen Dosierung von Mineralstoffkombinationen zum Schutz vor Kalk und Korrosion in Rohrleitungssystemen. Das kompakte Modul ist für den Einbau in waagerechte und senkrechte Rohrleitungen aus allen Werkstoffen mit Nennweiten DN 25 bis DN 32 geeignet und arbeitet mit einem 20-Liter-Behälter, der separat geliefert wird.

Wie funktioniert das Dosiergerät Optidos T 10/20?

Das Dosiergerät arbeitet mit einem Mehrstrahl-Flügelradwasserzähler und einer Impfstelle, die die Dosierung wasserdurchflussmengenabhängig steuern. Die Dosiereinheit besteht aus einem Antriebsmotor und einer Steuerelektronik in Modulbauweise. LEDs zeigen den Betriebszustand, die Dosierfrequenz sowie den Behälterwechsel oder Störungen optisch an. Ein integriertes Diagnosesystem und ein Codierschalter unterstützen die Überwachung und Einstellung des Geräts. Schutzmechanismen verhindern Trockenlauf und Überdosierung, wobei optische und akustische Signale auf Probleme hinweisen. Die Dosiermenge ist werkseitig auf 100 cm³ pro m³ eingestellt und kann individuell angepasst werden.

Für welche Anwendungen ist das Optidos T 10/20 Modul geeignet?

Das Dosiergerät ist für die Dosierung von Mineralstoffkombinationen entsprechend dem DVGW-Arbeitsblatt W 504 ausgelegt, insbesondere für Mineralstoff F und den Wirkstoff Mineralstoff Cu 2. Es wird eingesetzt, um Rohrleitungssysteme vor Kalkablagerungen und Korrosion zu schützen. Die modulare Bauweise ermöglicht den Anschluss an das HydroModul-System oder ein Anschluss-Modul der Größe 1. Die Installation ist sowohl in waagerechten als auch in senkrechten Rohrleitungen aus allen Werkstoffen möglich.

Welche technischen Eigenschaften zeichnen das Dosiergerät aus?

Das Gerät arbeitet im Arbeitsbereich von 0,03 bis 5,0 m³/h mit einem Nenndruck von 10,0 bar. Der Druckverlust bei maximalem Durchfluss beträgt 0,8 bar. Die zulässige Einbauhöhe (Ansaughöhe) liegt bei maximal 1500 mm. Die Schutzart IP 41 ermöglicht einen Basisschutz gegen Fremdkörper und Spritzwasser. Das Dosiergerät ist für eine maximale Wassertemperatur von 30 °C und eine Umgebungstemperatur von bis zu 40 °C ausgelegt. Der Netzanschluss erfolgt mit 230 V bei 50 Hz, die Anschlussleistung beträgt 0,007 kW bei 12 V. Das Betriebsgewicht liegt bei etwa 28 kg.

Technische Daten

• Anschlussnennweite: DN 25-32
• Arbeitsbereich: 0,03-5,0 m³/h
• Nenndruck (PN): 10,0 bar
• Druckverlust bei max. Durchfluss: 0,8 bar
• Dosiermenge (werkseitig): 100 cm³/m³
• Temperatur Wasser/Umgebung max.: 30/40 °C
• Netzanschluss: 230/50 V/Hz
• Anschlussleistung: 12V/0,007 kW
• Schutzart: IP 41
• Betriebsgewicht: ca. 28 kg

Das BWT Dosiergerät Optidos T 10/20 Modul bietet eine präzise und zuverlässige Dosierung von Mineralstoffkombinationen zum Schutz vor Kalk und Korrosion. Mit seiner elektronischen Steuerung, dem integrierten Diagnosesystem und der flexiblen Einbaumöglichkeit in Rohrleitungen mit Nennweiten DN 25 bis DN 32 ist es eine effiziente Lösung für die Wasseraufbereitung. Die technischen Eigenschaften wie ein Nenndruck von 10,0 bar und ein Arbeitsbereich bis 5,0 m³/h sichern eine konstante Wasserqualität und vielseitige Anwendung in verschiedenen Haustechniksystemen.
