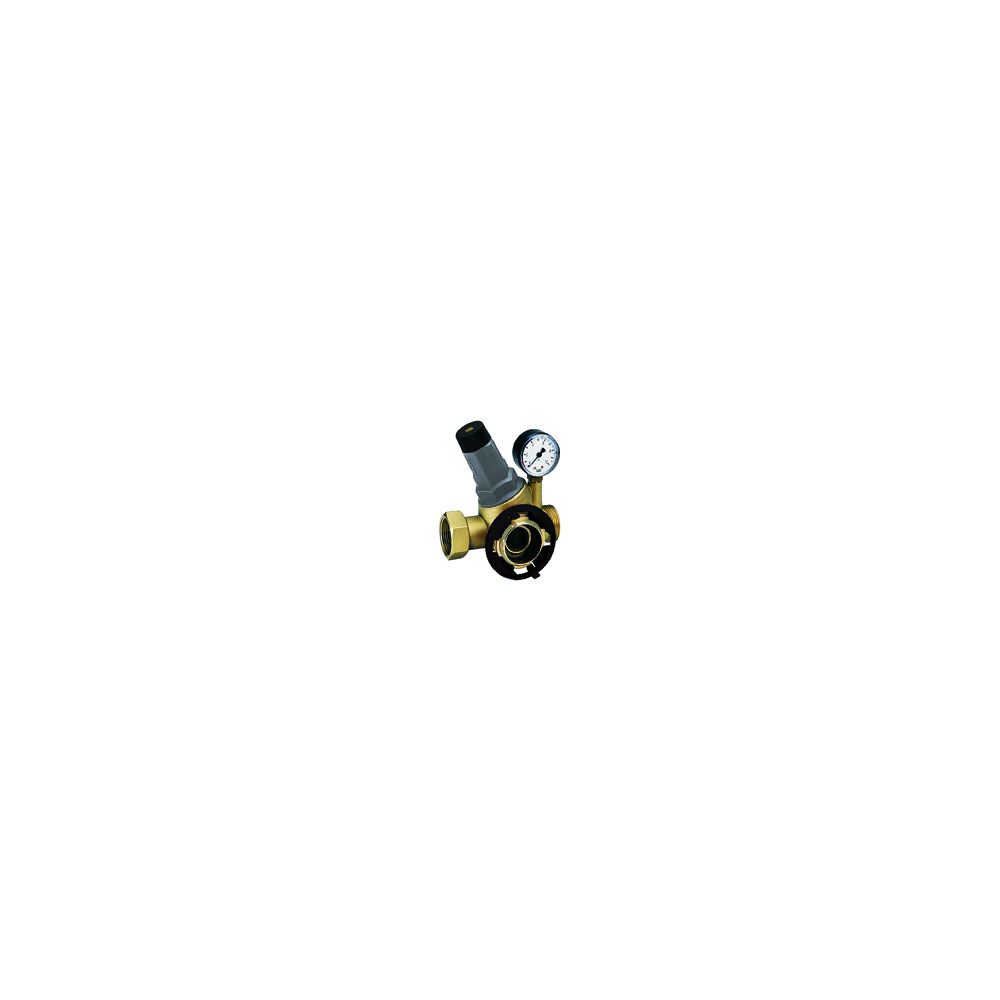

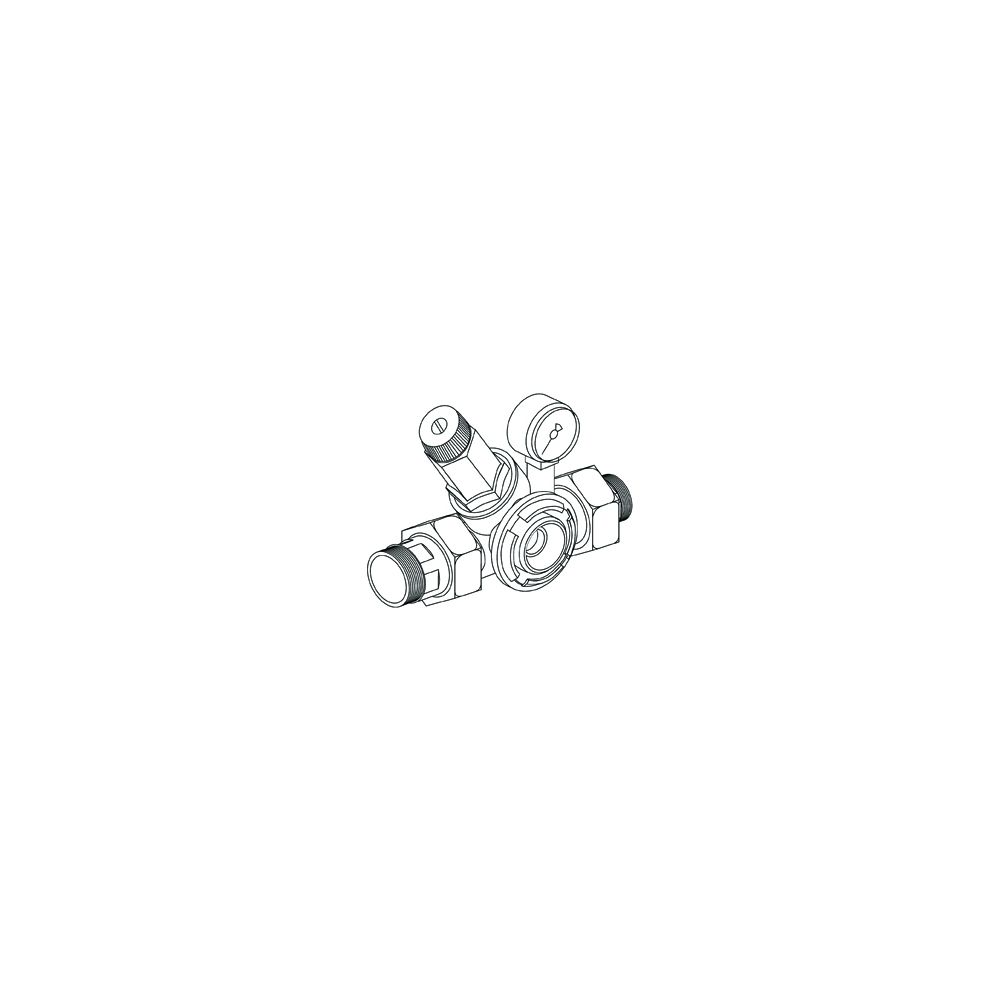

BWT Hydro-Modul Druckminderer-Modul mit Anzeige, DN 25 x R 1 AG, 2-6 bar, PN 16, Messing, 122mm, 30004

Der BWT Hydro-Modul Druckminderer-Modul mit Anzeige DR-Modul, DN 25, PN 16, 1,5-6 bar mit Manometer ist ein hochwertiges Installationsmodul aus Messing. Es dient als Schnellanschluss für Schutzfilter sowie automatische und manuelle Rückspülfilter und ist für den Einsatz in Hauswasserverteilsystemen konzipiert. Das Modul ist für einen Nenndruck von 16 bar ausgelegt und regelt den Druck im Bereich von 1,5 bis 6 bar, was es ideal für den Schutz und die Druckstabilisierung in Wasserinstallationen macht.

Wie funktioniert das BWT Hydro-Modul Druckminderer-Modul?

Das DR-Modul reduziert den Wasserdruck auf einen einstellbaren Bereich zwischen 1,5 und 6 bar, um die angeschlossenen Filter und die nachgeschaltete Installation vor zu hohem Druck zu schützen. Es ist mit einem Manometer ausgestattet, das die Druckanzeige ermöglicht und so eine einfache Überwachung des Druckniveaus erlaubt. Die Druckregelung erfolgt zuverlässig und sorgt für eine konstante Druckversorgung.

Wie wird das DR-Modul installiert und angeschlossen?

Das Modul verfügt über eine Anschlussnennweite von DN 25 mit Außengewinde konisch (NPT) und Innengewinde konisch (NPT). Es kann sowohl waagerecht als auch senkrecht eingebaut werden, was flexible Installationsmöglichkeiten bietet. Für den Fall, dass kein Filter sofort angeschlossen wird, wird das DR-Modul mit einer Blindkappe verschlossen, um die Anlage sicher abzudichten.

Aus welchem Material besteht das DR-Modul und welche Bauform hat es?

Das Gehäuse des Druckminderer-Moduls besteht aus robustem Messing, das für seine Langlebigkeit und Korrosionsbeständigkeit bekannt ist. Die Überwurfmutter hat eine Schlüsselweite von 46 mm und ist achteckig ausgeführt, während der Grundkörper eine Schlüsselweite von 36 mm besitzt. Die Einbaulänge beträgt 122 mm, die Einbauhöhe circa 130 mm, was kompakte Maße für eine einfache Integration in bestehende Systeme ermöglicht.

Technische Daten

• Anschlussnennweite: DN 25
• Anschlussgewinde: Außengewinde konisch (NPT) und Innengewinde konisch (NPT)
• Nenndruck: PN 16
• Druckregelbereich: 1,5 bis 6 bar
• Maximaler Nenndurchfluss: 5,0 m³/h
• Werkstoff Gehäuse: Messing
• Schlüsselweite Überwurfmutter: 46 mm
• Schlüsselweite Grundkörper: 36 mm
• Einbaulänge: 122 mm
• Einbauhöhe: ca. 130 mm

Das BWT Hydro-Modul Druckminderer-Modul mit Anzeige bietet eine zuverlässige Druckregelung und ist durch seine robuste Messingausführung sowie flexible Einbaumöglichkeiten eine praktische Lösung für den Schutz von Hauswasserverteilsystemen. Die integrierte Druckanzeige erleichtert die Überwachung und trägt zur sicheren Betriebsführung bei. Mit einem Druckregelbereich von 1,5 bis 6 bar und einem Nenndurchfluss von bis zu 5,0 m³/h ist das Modul für vielfältige Anwendungen im Bereich der Wasserinstallation geeignet.
