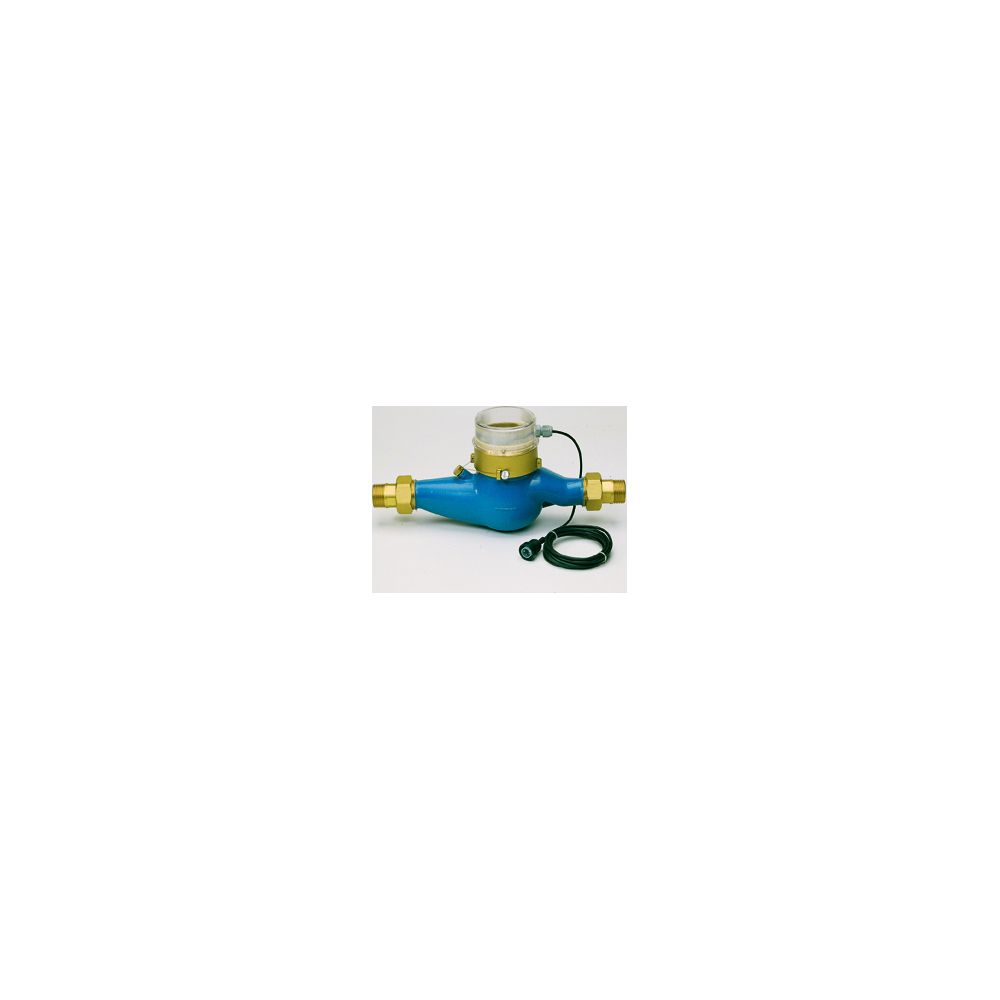

BWT Kontaktwasserzähler Qn 40, DN 80, 40m3/h, PN 10, Impulsabstand 10L, für Medo 6/12, 17975

Der BWT Kontaktwasserzähler Qn 40, DN 80 ist eine präzise Steuereinrichtung für Dosierpumpen wie die MEDO 6/12. Mit einem Nenndurchfluss von 40 m³/h und einem Impulsabstand von 10 Litern ermöglicht dieses Gerät die wasserdurchflussmengenabhängige Dosierung von BWT Wirkstoffen und Chemikalienlösungen in wasserführende Systeme. Der Zähler ist in Trockenläuferausführung mit Direktabgriff konzipiert und verfügt über einen Flanschanschluss nach DIN 2501. Eine flexible Installation ist sowohl in waagerechter als auch in senkrechter Einbaulage möglich.

Wofür wird der BWT Kontaktwasserzähler Qn 40 eingesetzt?

Der Kontaktwasserzähler dient als zentrale Steuereinrichtung mit externer Frequenzgebung für Dosierpumpen der Typen MEDO 6/12, MEDO II oder BMD/D. Seine Hauptfunktion ist die exakte, wasserdurchflussmengenabhängige Dosierung von BWT Wirkstoffen und Chemikalienlösungen. Dies stellt sicher, dass die benötigten Substanzen präzise und bedarfsgerecht in wasserführende Systeme eingebracht werden, was für die Effizienz und Sicherheit der Wasseraufbereitung entscheidend ist.

Welche technischen Merkmale und Einbaubedingungen sind zu beachten?

Dieser Kontaktwasserzähler ist als Trockenläuferausführung mit Direktabgriff konzipiert, was eine hohe Messgenauigkeit und Langlebigkeit sicherstellt. Der Anschluss erfolgt über einen robusten Flanschanschluss nach DIN 2501, der eine sichere und dichte Verbindung ermöglicht. Mit einem Nenndruck von PN 10 und einem Nenndurchfluss von 40 m³/h ist das Gerät für anspruchsvolle Anwendungen ausgelegt. Die flexible Einbaulage, sowohl waagerecht als auch senkrecht, erleichtert die Integration in bestehende oder neue Rohrleitungssysteme. Die Baulänge des Zählers beträgt 225 mm.

Technische Daten

• Nennweite: DN 80
• Nenndruck: PN 10
• Nenndurchfluss: 40 m³/h
• Größter Durchfluss: 150 m³/h
• Kleinster Durchfluss (untere Anlaufgrenze): 600 l/h
• Zulässige Dauerbelastung: 90 m³/h
• Impulsabstand: 10 l
• Baulänge: 225 mm
• Rohrmitte bis Zähleroberkante: 194 mm
• Rohrmitte bis Zählerunterkante: 92 mm
• Betriebsgewicht: 19 kg

Der BWT Kontaktwasserzähler Qn 40, DN 80 ist eine zuverlässige Lösung für die präzise Steuerung von Dosierprozessen in wasserführenden Systemen. Mit einem Nenndurchfluss von 40 m³/h, einem Impulsabstand von 10 Litern und einem Nenndruck von PN 10 bietet er die notwendige Leistung und Genauigkeit für eine effiziente Dosierung von Wirkstoffen. Seine robuste Bauweise und die flexible Einbaumöglichkeit machen ihn zu einer vielseitigen Komponente in der Wasseraufbereitung.

Lieferumfang

• 1x Kontaktwasserzähler Qn 40
• 1x Rollenzählwerk
• 1x Kontaktgeber mit Lüsterklemme
• 1x 3-m-Signalkabel
