BWT Dosieranlage Medotronic CuP 10, DN 25 x G 1", 0,04-10m3/h, PN 5, 378mm, 17016

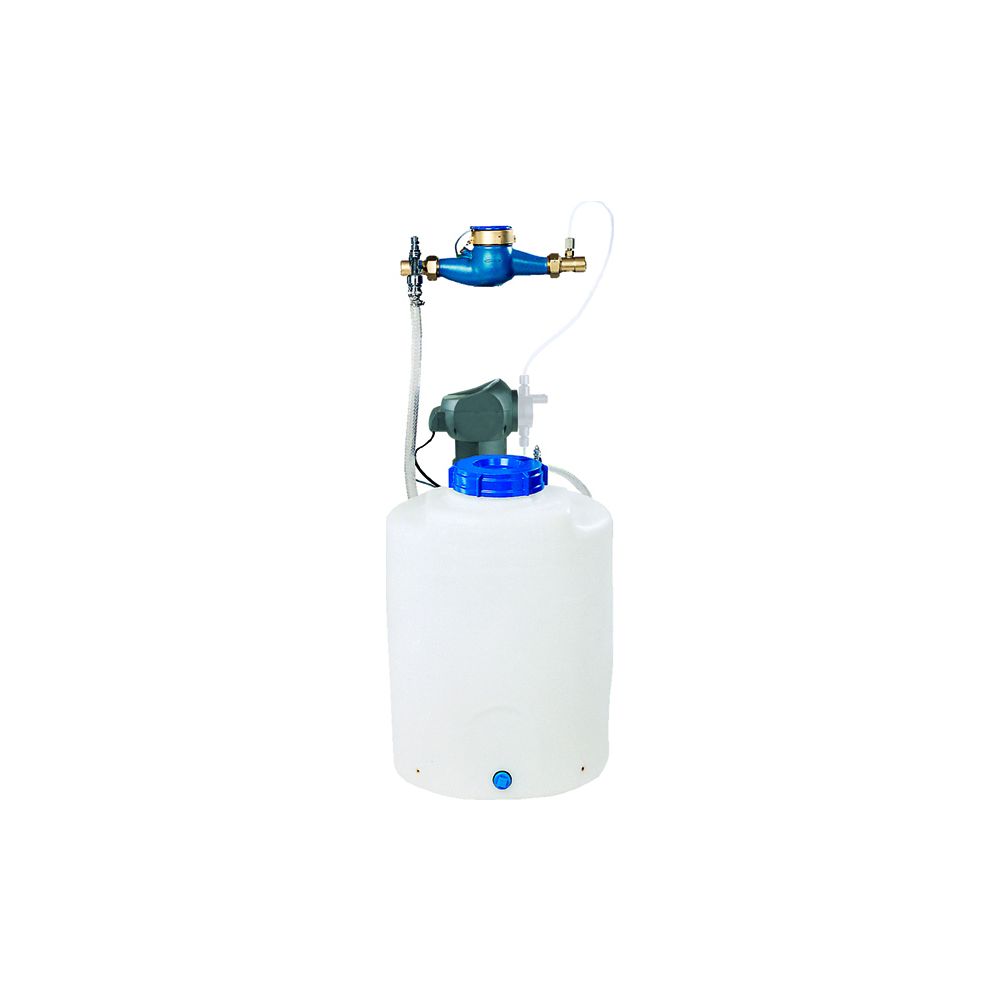

Die BWT Medo tronic Dosieranlage CuP 10 ist eine Dosiertankstation zur mengenabhängigen Dosierung des Wirkstoffkonzentrats Quantophos CuP in Trink- und Brauchwasser. Sie dient dem Schutz vor Korrosion und ist für Volumenströme von 0,04 bis 10 m³/h bei einem maximalen Betriebsdruck von 5 bar ausgelegt. Der Anschluss erfolgt über ein 1 Zoll Außengewinde (DN 25).

Wie funktioniert die Dosieranlage Medotronic CuP 10?

Die Dosieranlage arbeitet mit einer Membrandosierpumpe, die über einen Schritt-Motorantrieb und einen Kraftspeicher verfügt. Die Dosierleistung lässt sich stufenlos über ein Display und eine Tastatur einstellen. Eine optische Dosieranzeige erfolgt über eine LED. Die Anlage ist mit einem Schutz gegen Trockenlauf ausgestattet und bietet potentialfreie Kontakte für Leermeldung und Sammelstärmeldung. Die Dosierpumpe ist für die Montage am Behälter konzipiert.

Welche Komponenten sind in der Dosieranlage integriert?

Die Anlage beinhaltet einen Kontaktwasserzähler mit Verschraubungen, eine Impfstelle, einen Befüllhahn mit Schlauch sowie ein Impulskabel. Der Dosierbehälter verfügt über eine automatische Vermischung und eine eingebaute Sauglanze mit Leermeldekabel und Saugleitung. Die Dosierleitung besteht aus Polytetrafluorethylen (PTFE), was eine hohe Beständigkeit gegenüber dem Wirkstoffkonzentrat sicherstellt.

Für welche Einsatzbedingungen ist die Dosieranlage geeignet?

Die Medotronic CuP 10 ist für den Einsatz in Trink- und Brauchwasseranlagen konzipiert, um Korrosion zu reduzieren. Sie arbeitet zuverlässig bei einer maximalen Wassertemperatur von 30 Grad Celsius und einer Umgebungstemperatur von bis zu 40 Grad Celsius. Die Schutzart IP65 ermöglicht den Betrieb unter anspruchsvollen Umgebungsbedingungen.

Wie sind die Anschlüsse und Abmessungen der Dosieranlage?

Die Dosieranlage verfügt über einen Einlassanschluss mit einem metrischen Außengewinde (1 Zoll, DN 25). Die Baulänge beträgt 378 mm, während die Gesamtabmessungen von Behälter und Pumpe 450 mm in der Länge, 450 mm in der Breite und 740 mm in der Höhe betragen. Die Pumpe ist für Rohrleitungen mit einer maximalen Länge von 1500 mm geeignet.

Technische Daten

• Behältervolumen: 60 l
• Maximaler Betriebsdruck: 5 bar
• Arbeitsbereich: 0,04-10 m³/h
• Anschlussnennweite: DN 25 (R1 Außengewinde)
• Bemessungsspannung: 230 V
• Schutzart: IP 65
• Anschlussleistung: 0,030 kW
• Baulänge: 378 mm
• Abmessungen (L x B x H, Behälter + Pumpe): 450 x 450 x 740 mm
• Betriebsgewicht: ca. 77 kg

Die BWT Medo tronic Dosieranlage CuP 10 bietet eine präzise und stufenlos einstellbare Dosierung des Wirkstoffkonzentrats Quantophos CuP zum Schutz vor Korrosion in Trink- und Brauchwasser. Mit einem Behältervolumen von 60 Litern, einem Arbeitsbereich von 0,04 bis 10 m³/h und einem Nenndruck von 5 bar ist sie für vielfältige Anwendungen geeignet und überzeugt durch ihre robuste Bauweise und einfache Bedienung.
