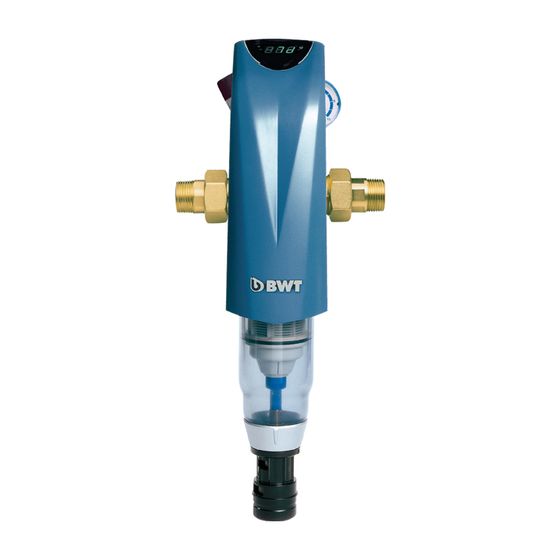

BWT Infinity AP Filter HWS 1" automatischer Hauswasser-Rückspülfilter mit Differenzdrucksteuerung inkl. Schnell-Anschlu. DR

Der BWT Infinity AP Filter HWS 1" ist ein automatischer Hauswasser-Rückspülfilter mit Differenzdrucksteuerung und einem Schnell-Anschlussmodul. Er ist für die Filtration von Trink- und Brauchwasser konzipiert und schützt Wasserleitungen sowie angeschlossene Systeme vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel bis zu einer Größe von 2 mm. Eine kontinuierliche Filtration ist auch während des Rückspülvorgangs sichergestellt.

Wie funktioniert die automatische Rückspülung?

Der Filter arbeitet mit einem Saugring-Rückspülsystem, das eine automatische Rückspülung nach einem voreingestellten Zeitintervall auslöst. Zusätzlich wird bei einer Druckdifferenz von 0,8 bar durch den Differenzdruckgeber eine Rückspülung aktiviert, wenn das Filterelement stärker verschmutzt ist. Dabei wird das Zeitintervall neu gestartet. Die Rückspülung erfolgt ohne Unterbrechung des Filtrationsprozesses, da etwa 90 % der Filterfläche während der Rückspülung weiterhin für die Filtration zur Verfügung stehen (Non-Stopp-Filtration).

Welche Schutzfunktionen bietet der Filter?

Der Filter ist zur Filtration von Trink- und Brauchwasser bestimmt. Er schützt Wasserleitungen und die daran angeschlossenen wasserführenden Systemteile vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel wie Rostteilchen, Späne, Sand und Hanf bis zu einer maximalen Größe von 2 mm.

Welche Bauteile sind im Filter integriert?

Der Filter-Grundkörper verfügt über ein Messingkopfteil und eine Abdeckhaube. Eine elektronische Steuerung und eine Rückspüleinrichtung mit hydraulischem Antrieb sind integriert. Der Klarsichtzylinder enthält das Filterelement. Ein Datumsring, ein Sicherheitskugelhahn sowie ein Abwasseranschluss (wahlweise als HT-Anschluss oder Schlauchtülle R 3/4) sind ebenfalls vorhanden. Das DR-Anschlussmodul ist integriert.

Für welche Betriebsbedingungen ist der Filter ausgelegt?

Der Filter ist für einen Nenndruck von PN 16 bar ausgelegt und kann in einem Betriebsdruckbereich von 2 bis 16 bar eingesetzt werden. Die maximale Wassertemperatur beträgt 30 °C, während die Umgebungstemperatur bis zu 40 °C erreichen darf. Die Filterdurchlassweiten liegen zwischen 90 und 110 Mikrometer, wodurch Partikel bis zu 2 mm zuverlässig zurückgehalten werden.

Technische Daten

• Werkstoff Gehäuse: Messing
• Einbaulänge: 100 mm (ohne Verschraubung), 184 mm (mit Verschraubung)
• Bauhöhe: 550 mm
• Nenndurchmesser: DN 25
• Nenndruck (PN): 16 bar
• Betriebsdruck min./max.: 2/16 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 30 °C
• Umgebungstemperatur max.: 40 °C
• Filterdurchlassweite: 90 bis 110 Mikrometer
• Durchflussleistung: bei dp 0,2 bar: 5,0 m³/h; bei dp 0,5 bar: 7,5 m³/h

Der BWT Infinity AP Filter HWS 1" bietet eine zuverlässige und automatische Filtration von Trink- und Brauchwasser mit integriertem Druckminderer und Differenzdrucksteuerung. Die automatische Rückspülung sorgt für eine kontinuierliche Filterleistung ohne Unterbrechung. Mit einer maximalen Durchflussleistung von 7,5 m³/h bei 0,5 bar Druckdifferenz und einem robusten Messinggehäuse ist der Filter für vielfältige Anwendungen in der Haustechnik geeignet.

Lieferumfang

• 1x Filter-Grundkörper
• 1x Trafostecker
