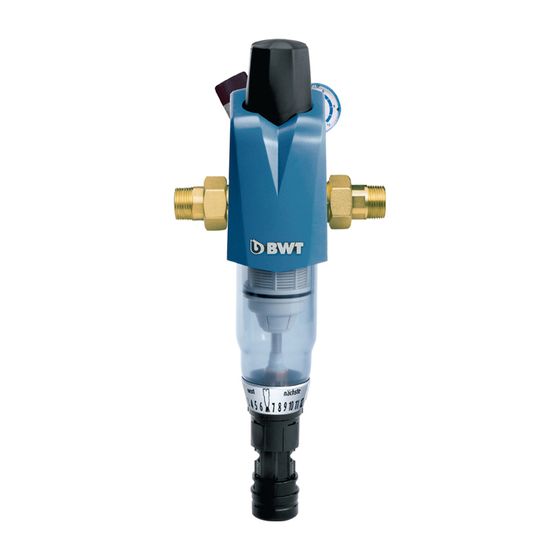

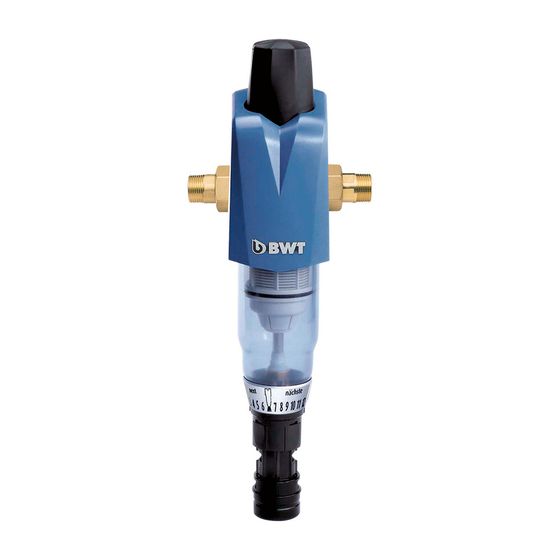

BWT Infinity M Filter RF 1" inkl. Schnellanschlussmodul, manueller Rückspülfilter

Der BWT Infinity M Filter RF 1" inklusive Schnellanschlussmodul ist ein manueller Rückspülfilter, der für die Filtration von Trink- und Brauchwasser konzipiert ist. Er schützt Wasserleitungen und angeschlossene Systeme effektiv vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel wie Rostteilchen, Späne, Sand oder Hanf mit einem maximalen Durchmesser von 2 mm. Dieses Gerät ist ideal für haustechnische Anlagen, die eine zuverlässige Wasserfiltration erfordern.

Wie funktioniert der BWT Infinity M Filter RF 1"?

Der manuelle Rückspülfilter arbeitet über ein Handrad mit ausstellbarer Kurbel, mit dem die Rückspülung ausgelöst wird. Dabei werden angesammelte Fremdpartikel aus dem Filterelement entfernt, um die Funktionstüchtigkeit des Filters und der angeschlossenen Wasserleitungen zu erhalten. Die Rückspülung erfolgt über einen Abwasseranschluss mit DN 50, der wahlweise als HT-Anschluss oder mit einer Schlauchtülle R 3/4" ausgeführt ist.

Welche Komponenten sind im Filter enthalten?

Der Filtergrundkörper des BWT Infinity M Filters RF 1" ist mit einem robusten Messingkopfteil und High-Tech-Werkstoffen gefertigt. Er umfasst eine Abdeckhaube, einen Klarsichtzylinder zur Sichtkontrolle des Filterelements und einen Datumsring zur Überwachung der Wartungsintervalle. Ein Filterelement ist für die Filtration von Partikeln mit einer unteren Durchlassweite von 90 µm und einer oberen von 110 µm ausgelegt. Ein Sicherheitskugelhahn ist ebenfalls integriert.

Für welche Betriebsbedingungen ist der Filter geeignet?

Der BWT Infinity M Filter RF 1" ist für einen Nenndruck von PN 16 bar ausgelegt, mit einem minimalen Betriebsdruck von 2 bar und einem maximalen Betriebsdruck von 16 bar. Die maximale Wassertemperatur beträgt 30 °C, während die Umgebungstemperatur bis zu 40 °C betragen darf. Mit einer Gesamthöhe von 550 mm und einer Baulänge ohne Verschraubung von 100 mm bietet der Filter eine kompakte Bauweise für flexible Installationsmöglichkeiten.

Welche Durchflussleistungen sind möglich?

Bei einem Differenzdruck von 0,2 bar erreicht der Filter eine Durchflussleistung von 4,5 m³/h. Bei einem Differenzdruck von 0,5 bar liegt die Durchflussleistung bei 6,5 m³/h. Die Anschlussnennweite beträgt DN 25, eine gängige Größe für haustechnische Anwendungen.

Technische Daten

• Werkstoff Gehäuse: Messing
• Anschlussnennweite: DN 25
• Nenndruck (PN): 16 bar
• Betriebsdruck: 2 bis 16 bar
• Durchflussleistung (0,5 bar): 6,5 m³/h
• Durchlassweite: 90/110 µm
• Maximale Wassertemperatur: 30 °C
• Maximale Umgebungstemtemperatur: 40 °C
• Gesamthöhe: 550 mm
• Baulänge ohne Verschraubung: 100 mm

Der BWT Infinity M Filter RF 1" bietet eine zuverlässige Filtration von Trink- und Brauchwasser. Mit seiner robusten Messingausführung, einem Nenndruck von PN 16 bar und einer Durchflussleistung von bis zu 6,5 m³/h ist dieser manuelle Rückspülfilter eine effektive Lösung für vielfältige haustechnische Anwendungen und schützt Wasserleitungen nachhaltig vor Fremdpartikeln.

Lieferumfang

• 1x Filter-Grundkörper
• 1x Sicherheitskugelhahn
• 1x Abwasseranschluss (HT-Anschluss oder Schlauchtülle R 3/4")
• 1x Anschluss-Modul
