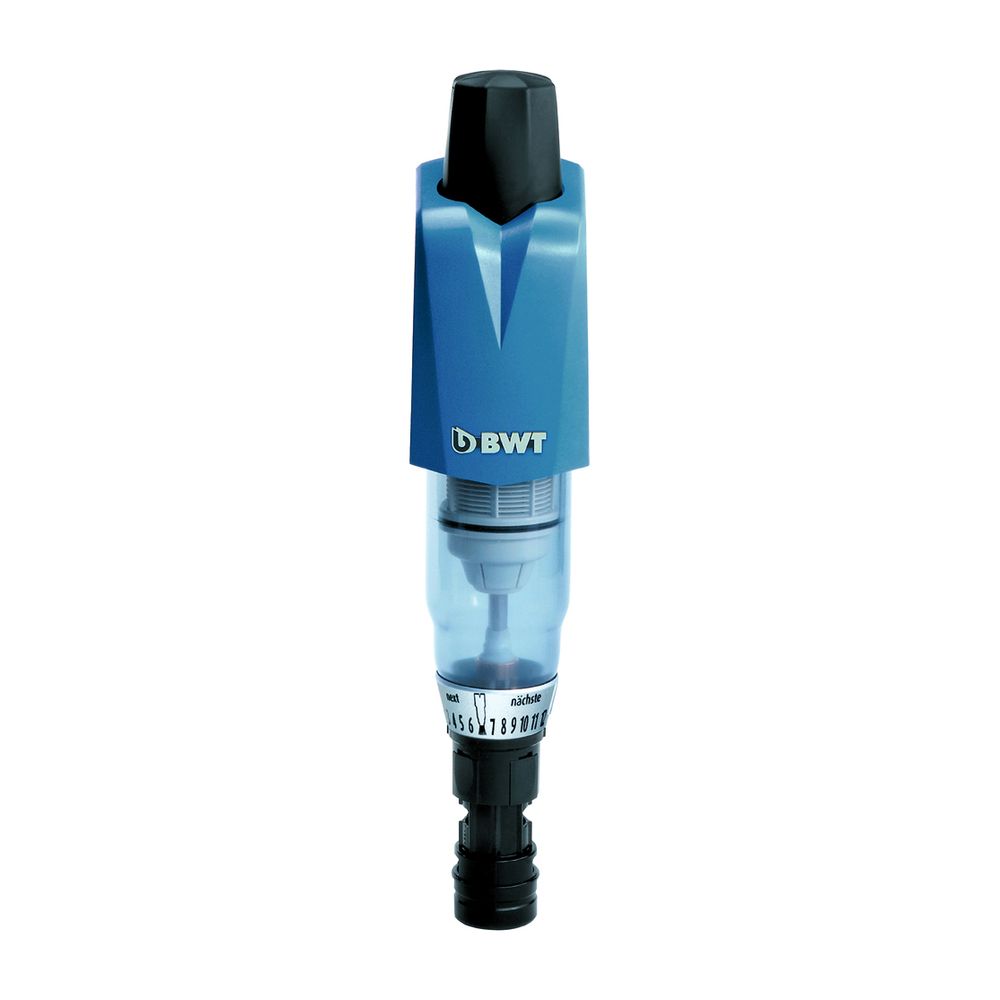

BWT Infinity WP Filter Modul Wärmepumpen Grundkörper 3/4" - 1 1/4", 10458

Der BWT Infinity WP Filter Modul Wärmepumpen Grundkörper 3/4 Zoll - 1 1/4 Zoll ist ein manuell rückspülbarer Filter aus Messing, der speziell für die Integration in Grundwasser-Wärmepumpensysteme konzipiert wurde. Er schützt Wasserleitungen und angeschlossene Systemteile effektiv vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel. Dieser Filter ist nicht für Trinkwasser geeignet und für Nenndurchmesser von 3/4 Zoll bis 1 1/4 Zoll ausgelegt.

Wie funktioniert der BWT Infinity WP Filter?

Das Filterelement des Infinity WP hält Fremdpartikel ab einer Größe von 300 Mikrometern an der Innenseite des Filtergewebes zurück. Diese Partikel, wie Rostteilchen, Späne, Sand oder Hanf, fallen entweder direkt in den unteren Teil des Filterelements oder haften am Filtergewebe. Die Reinigung des Filterelements erfolgt manuell durch regelmäßiges Rückspülen. Ein wesentlicher Vorteil ist die Non-Stop-Filtration, da etwa 90 Prozent der Filterfläche auch während des Rückspülvorgangs für den kontinuierlichen Filterbetrieb zur Verfügung stehen.

Für welche Anwendungen ist der Filter geeignet?

Der BWT Infinity WP Filter ist ausschließlich für die Filtration von Grundwasser aus Förderbrunnen in Wärmepumpensystemen bestimmt. Er dient dem Schutz der Wasserleitungen und der daran angeschlossenen wasserführenden Systemteile vor Verunreinigungen, die zu Funktionsstörungen oder Korrosionsschäden führen können. Die Integration erfolgt über eine Anschlussmöglichkeit an das HydroModul-System oder an ein separates Anschlussmodul, welches nicht im Lieferumfang enthalten ist.

Welche technischen Merkmale zeichnen den Filter aus?

Der Filtergrundkörper besteht aus robustem Messing und weist eine Gesamthöhe von 550 mm auf. Er ist mit einem integrierten Druckminderer ausgestattet, der den Ausgangsdruck auf maximal 2 bis 6 bar reguliert. Der Nenndruck (PN) beträgt 16 bar, und der Betriebsdruckbereich liegt zwischen 2 und 16 bar. Die Maschenweite des Filterelements beträgt 300 Mikrometer. Die maximale Wassertemperatur beträgt 30 °C, während die Umgebungstemperatur bis zu 40 °C betragen darf.

Wie hoch sind die Durchflussleistungen des Filters?

Die Durchflussleistungen des Filters variieren je nach Nenndurchmesser und Differenzdruck. Bei einem Differenzdruck von 0,2 bar erreicht der Filter für DN 20 eine Leistung von 3,5 m³/h, für DN 25 4,0 m³/h und für DN 32 5,5 m³/h. Bei einem Differenzdruck von 0,5 bar erhöhen sich die Werte auf 6,0 m³/h für DN 20, 6,5 m³/h für DN 25 und 9,0 m³/h für DN 32.

Technische Daten

• Werkstoff Gehäuse: Messing
• Gesamthöhe: 550 mm
• Mindestmaß Rohrmitte bis Boden: 670 mm
• Nenndruck (PN): 16 bar
• Betriebsdruck min./max.: 2/16 bar
• Ausgangsdruck nach Druckminderer max.: 2 - 6 bar
• Maschenweite Filterelement: 300 µm
• Maximale Wassertemperatur: 30 °C
• Maximale Umgebungstemperatur: 40 °C
• Durchflussleistung (max.): 9,0 m³/h (bei DN 32 und 0,5 bar dp)

Der BWT Infinity WP Filter Modul Wärmepumpen Grundkörper bietet eine effektive Lösung zum Schutz von Grundwasser-Wärmepumpensystemen. Mit seiner robusten Messingausführung, dem integrierten Druckminderer und der manuellen Rückspülfunktion stellt er eine dauerhafte und effiziente Filterleistung sicher. Er ist für Betriebsdrücke von 2 bis 16 bar ausgelegt und filtert zuverlässig Fremdpartikel ab 300 Mikrometern.
