Wolf 3-Wege-Umschaltventil für Wärmepumpe CHA, 9146880
Der Wolf 3-Wege-Umschaltventil für Wärmepumpe CHA ist ein elektromechanisches Ventil mit einem Nenndurchmesser von DN 25 und 1 Zoll Innengewinde (BSPP). Es dient der externen Umschaltung zwischen Heiz- und Warmwasserbetrieb oder Heiz- und Kühlbetrieb bei verschiedenen Wolf Wärmepumpenmodellen wie CHA-07, CHA-10, CGB2-38/55, FHA und BWL-1S(B). Das Ventil ist aus entzinkungsbeständigem Messing gefertigt und für einen Betriebsdruck bis PN 10 ausgelegt.
Wie funktioniert das 3-Wege-Umschaltventil von Wolf?
Das Umschaltventil steuert den Fluss des Heizmediums zwischen verschiedenen Kreisläufen, um je nach Betriebsart Heizen, Warmwasserbereitung oder Kühlen zu ermöglichen. Es ist mit einem 230 V/50 Hz Elektromotor ausgestattet, der die Regelklappe bewegt und so die Umschaltung zwischen den drei Anschlüssen vornimmt. Die Regelklappe ist geschraubt ausgeführt, was eine sichere und dichte Verbindung ermöglicht.
Für welche Wärmepumpenmodelle ist das Ventil geeignet?
Das Wolf 3-Wege-Umschaltventil ist kompatibel mit den Wärmepumpenmodellen CHA-07, CHA-10, CGB2-38/55 sowie für die Heizen/Kühlen-Funktion bei CHA-07-16, FHA und BWL-1S(B). Es dient als externes Zubehör zur Erweiterung der Funktionalität dieser Geräte und ermöglicht eine flexible Umschaltung der Betriebsarten.
Welche Anschlüsse und Materialien sind verbaut?
Das Ventil verfügt über drei Anschlüsse mit 1 Zoll Innengewinde (BSPP), die eine einfache Integration in bestehende Rohrsysteme ermöglichen. Der Werkstoff ist entzinkungsbeständiges Messing (DZR), das eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Das Anschlusskabel hat einen Querschnitt von 4 mm und ist für den Betrieb mit 230 V ausgelegt.
Was ist bei der elektrischen Installation zu beachten?
Beim parallelen elektrischen Anschluss von Umschaltventil-Motoren unterschiedlicher Ausführung kann es zu gegenseitiger Beeinflussung und Anlagenstörungen kommen. Daher ist auf die Verwendung geeigneter Umschaltventil-Motoren und deren korrekte Kombination zu achten, um eine störungsfreie Funktion sicherzustellen.
Technische Daten
- Anschlussgröße: 1 Zoll Innengewinde (BSPP)
- Nenndurchmesser: DN 25
- Werkstoff: Messing, entzinkungsbeständig (DZR)
- Betriebsspannung: 230 V / 50 Hz
- Druckstufe: PN 10
- Ventiltyp: Regelklappe, geschraubt
- Anschlusskabel: 4 mm Querschnitt
- kvs-Wert: 12
- Funktion: 3-Wege-Umschaltventil für Heizen/Warmwasser oder Heizen/Kühlen
Das Wolf 3-Wege-Umschaltventil für Wärmepumpe CHA bietet eine zuverlässige und flexible Lösung zur Umschaltung zwischen Heiz-, Warmwasser- und Kühlkreisläufen. Mit seiner robusten Messingausführung, dem 230 V Elektromotor und der Kompatibilität zu verschiedenen Wolf Wärmepumpenmodellen unterstützt es eine effiziente und sichere Anlagensteuerung.

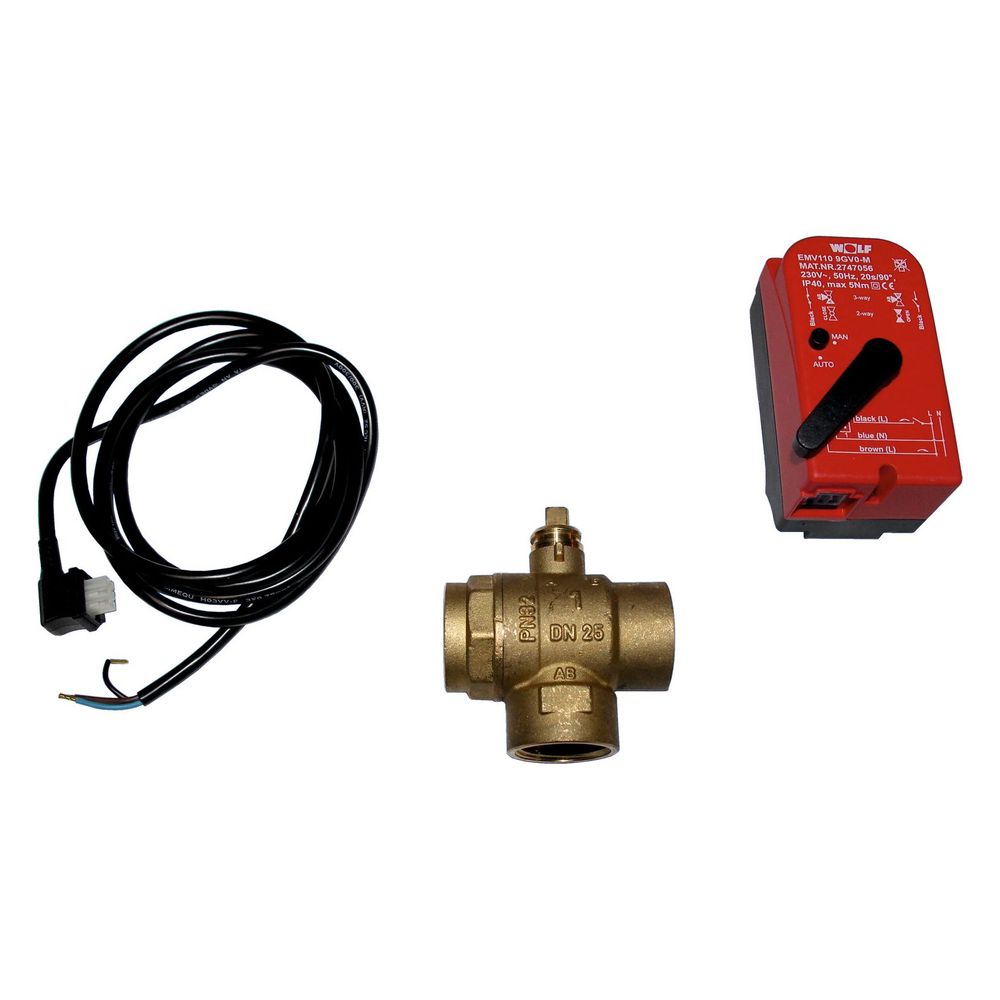

Dieses 3-Wege-Umschaltventil wird inklusive Motor und Anschlusskabel geliefert, sodass eine direkte Integration in die Anlage möglich ist.
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen |
| Hersteller-Produktgruppe | Wärmepumpen - Zubehör |
| Hersteller-Artikelnummer | 9146880 |
| Hersteller | Wolf |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Anschluss 3 | Innengewinde zylindrisch (BSPP) |
| Artikelnummer | WOLF-9146880 |
| Ausführung des Ventils | Regelklappe |
| Bedienung | Elektromotor |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4045013382664 |
| Gewicht | 1,184 kg |
| Kopfstücktyp | geschraubt |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 25 |
| Spindel und/oder Handrad ansteigend | nein |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE82558211 |
