Wolf WP-Center CHC-Split 10/300-50S inkl. BWL-1S-10/400V+WW-Speicher+Puffer

Wolf Wärmepumpencenter CHC-Split 10/300-50S inklusive BWL-1S-10/400V+WW-Speicher+Puffer
Modularer Wärmeerzeuger (Fläche max.
0,6 m2), Komponenten in einer Einheit integriert, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT.

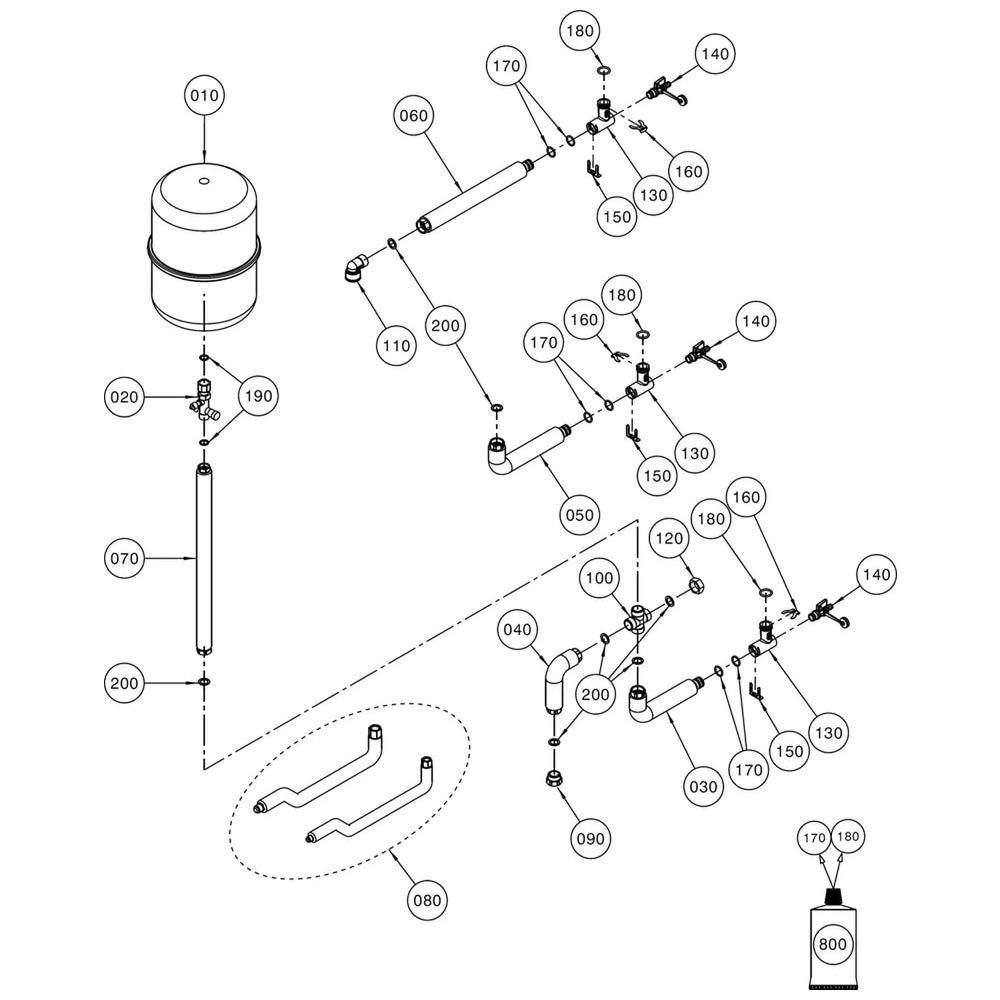

Wärmepumpencenter bestehend aus:280l Warmwasserspeicher nach DIN4753 aus spezial-emailliertem Stahl S235JR mit 3,0m2-Glattrohr-Wärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauchhülse, inkl. Magnesium-Schutzanode,50l Trennpufferspeicher (Stahl S235JR) für Abtauenergie und als hydraulische Systemtrennung, PU-Hartschaum-wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), geeignet im Kühlbetrieb bis 18° C Minimaltemperatur, 9mm EPDM-Schaum Edelstahlwellrohr-Verrohrungssets, (1.4404) mit Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage, MAG, 24 Liter, Max. Betriebsdruck 3 bar, nach DIN EN 13831, inkl.
Kappenventil für Heizung mit Absicherung gegen unbeabsichtigtes Schließen inkl. Entleerung gemäß DIN EN12828,
Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5“ Farbdisplay mit Klartextanzeige, Wärmepumpe BWL-1S in Splitbauweise, mit integr. Elektroheizelement.
Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. EHPA-zertifiziert, SG-Ready.
Außenmodul: Stufenlose Leistungsregelung, Inverter-Technik für effizienten Teillastbetrieb.
Expansionsventil für hohen COP durch exakte Füllgradoptimierung und adaptive Anpassung.
Kupferrippenrohr-Verdampfer mit aufgepressten Alu-Lamellen und Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf.
Hohe JAZ durch optimierte Verdampferleistung - und drehzahlgeregelten EC-Axialventilator.
Motor statisch und dynamisch gewuchtet und schwingungsfrei gelagert.
Kältekreis nach Richtlinie für Druckgeräte 2014/68/EU mit Doppelrollkolben-Verdichter.
Nachtmodus zur Schallreduktion.
Außenmodul witterungsbeständig, inkl. seitliche Anschlüsse abgedeckt.
Heizbetrieb: max. Heizwassertemperatur von 55° C.
R410A für einfache Leitungslänge bis 12m vorgefüllt.
Boden- oder Wandkonsole.
Kältemittelleitungen zwischen Außen- und Innenmodul bauseits.
Verdampfer-Abtauung über Kreislaufumkehr.
Innenmodul: Hocheffizienz-Umwälzpumpe EEi <= 0.23 für Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendrehzahl für optimalen Heizwasservolumenstrom.
3-Wege-Umschaltventil zum Wechsel zwischen Heiz-/Kühl- und Warmwasserbetrieb.
Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor, Vorlauf- und Rücklauffühler.
Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Kondensator.
Strömungs-/ effizienzoptimiertes Elektroheizelement 230/400V mit 6 kW im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor.
Innenmodul gedämmt inkl. Heizkreis-Sicherheitsventil 3bar, manuellem Entlüfter und analogem Druck-manometer.
Regler mit Steuer- und Überwachungsorganen der Wärmepumpe.
Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, EVU / Smart Grid / PV-Anhebung, 2 programmierbare Eingänge z.B. für Sammlerfühler / Taupunktwächter / Externe Ansteuerung 0-10V.
Ausgänge: Externe Heizkreispumpe, Anforderung eines 2. Wärmeerzeugers, Externes 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, Programmierbarer Ausgang.
Vorbereitet für WOLF LINK HOME/ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet über die Smartset App und Web-Oberfläche.
Anschlüsse Kältemittelleitung D10mm und D16mm.
Technische Daten Außenmodul:
Nennspannung: 3PE/400V/50Hz
Anlaufstrom Verdichter: 10A
Absicherung Verdichter: C 20A Automat
Maximaler Verdichterstrom innerhalb der Einsatzgrenzen: 8A
Schutzart: IP 24
Abmessungen (BxHxT): 964x1261x363mm
Luftvolumenstrom im Nennbetriebspunkt: 3500m³/h
Gewicht: 110kg
Schallleistungspegel Außenmodul bezogen auf A7/W55 nach EN12102: 61dB(A)
Max. Schallleistungspegel Außenmodul: 64dB(A)
Max. Schallleistungspegel Außenmodul im reduziertem Nachtbetrieb: 57dB(A)
Kältemittelfüllmenge: 2,95kg/6,16t Co2eq R410A (GWP2088)
Kältemittelöl: POE
Füllmenge Kältemittelöl: 1100ml
Luftbetriebstemperatur:
Heizbetrieb: -20° - +35°C
Kühlbetrieb: +10° - +45°C
Technische Daten Innenmodul:
Hocheffizienz-Umwälzpumpe Typ Wilo YONO S 1-7 Para EEI <= 0.23
Elektroanschluss Regelung 1NPE/230V/50Hz
Schutzart: IP 20
Abmessungen (BxHxT): 440x790x340mm
Gewicht: 35kg
Vorlauftemperaturbereich: 20° - 55°C
Wasservolumenstrom:
minimal (7K): 21L/min
nominal (5K): 29L/min
maximal (4K): 36L/min
Max. externer Druckverlust (RFH) bei nominalem Volumenstrom: 550mbar
Druckverlust Wärmepumpe bei nominalem Wasservolumenstrom: 121mbar
Wasserseitiger Anschluss: 3xD28mm Glattrohr für Vorlauf-Heizkreis/Vorlauf Warmwasserbereitung/Rücklauf-Heizung/Warmwasserbereitung
flexible Ableitung
Max. Betriebsdruck Heizkreis 3bar (0,3MPa)
Kälteseitiger Anschluss:
Heißgasleitung: 16x1mm
Flüssigkeitsleitung: 10x1mm
Maximale Kälteleitungslänge zum Außenmodul: 25m
Nennheizleistung/Leistungszahl CoP nach EN14511:
A2/W35: 7,6kW / 3,8
A7/W35: 10,2kW / 4,8
A-7/W35: 8,1kW / 2,7
Leistungsbereich A2/W35: 2,9 - 10,6kW
Kühlleistung
A35/W7: 8,8kW / 2,7
A35/W18: 8,7kW / 4,1
Leistungsbereich Verdichter A35/W18 3,1 - 11,0
Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C, Pufferspeicher: A
Speicherinhalt: Pufferspeicher 50L, Warmwasserspeicher 280L
Leistungskennzahl NL50: 3,2
Abmessungen (BxHxT): 600x1829x999mm
Gewicht: Warmwasserspeicher 140kg, Pufferspeicher: 22kg
Anschlüsse: G1 VL/RL und G3/4kW, WW, Zirkulation von oben
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146679
