Wolf Wasser-Wasser-Wärmepumpe BWW-1-15 Inneneinheit, R407C, 15kW bei W10/W35, 400V

Der Wolf Wasser-Wasser-Wärmepumpe BWW-1-15 Inneneinheit mit dem Kältemittel R407C bietet eine Heizleistung von 15 kW bei W10/W35 und ist für den monoenergetischen Betrieb zur Deckung des gesamten Wärmebedarfs eines Gebäudes ausgelegt. Das Kompaktgerät ist für die Innenaufstellung konzipiert und eignet sich besonders für den Einsatz mit Brunnenwasser bei Temperaturen zwischen 7 und 22 °C. Die Wärmepumpe ist mit dem EHPA-Gütesiegel ausgezeichnet und für das Marktanreizprogramm der BAFA gelistet.

Wie ist die Wärmepumpe konstruiert und welche Komponenten sind integriert?

Die BWW-1-15 besteht aus dem Kompaktgerät BWS-1 mit einer pulverbeschichteten, schall- und wärmegedämmten Verkleidung. Der Kältekreis verfügt über einen doppelt schwingungs- und schallgedämpften Scroll-Kompressor, der zusätzlich wärmegedämmt ist, um eine energieeffiziente und schonende Betriebsweise zu ermöglichen. Als Kondensator und Verdampfer dient ein diffusionsdicht wärmegedämmter Edelstahlplatten-Wärmetauscher (1.4404 V4A). Höhenverstellbare, schwingungsentkoppelte Hochlaststellfüße sorgen für eine vibrationsarme Aufstellung. Die Wärmepumpe ist mit einem elektronisch modulierenden Elektroheizelement mit 6 kW Heizleistung ausgestattet, das zur Erstrichaustrocknung sowie zur Unterstützung der Heizung und Warmwasserbereitung dient. Ein integrierter Wärmemengenzähler ist nach BAFA anerkannt.

Welche Überwachungs- und Steuerungseinrichtungen sind vorhanden?

Die Wärmepumpe verfügt über eine Hoch- und Niederdrucküberwachung des Kältekreises sowie über Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Ein Schaltkasten mit Steuer- und Überwachungsorganen ist von oben und vorne zugänglich und kann ausgeschwenkt werden, um den Service zu erleichtern. Elektronischer Sanftanlauf begrenzt den Anlaufstrom und sorgt für einen sicheren, ruckfreien Start des Verdichters. Phasen- und Drehfeldwächter sind ebenfalls integriert. Das Wolf Easy Connect System umfasst ein steckerfertiges Anschluss-Set mit 4 m Kabel zur Verbindung des Wärmepumpen-Managers mit der Wärmepumpe.

Wie sind die hydraulischen und thermischen Eigenschaften der Wärmepumpe?

Der Heizkreis arbeitet im Betriebstemperaturbereich von +20 bis +63 °C mit einem Volumenstrom von minimal 1000 l/h bis maximal 2600 l/h und einer Restförderhöhe von 480 mbar bei einem Temperaturhub von 5 K. Die hocheffiziente Umwälzpumpe vom Typ Wilo Stratos Para 25/1-8 ist für den Heizkreis ausgelegt. Der Solekreis, der die Wärmequelle darstellt, arbeitet bei Temperaturen von -5 bis +20 °C mit einem Volumenstrom von 1750 bis 2900 l/h und einer Restförderhöhe von 550 mbar. Auch hier ist eine Wilo Stratos Para 25/1-8 Pumpe verbaut. Die Anschlüsse für Heizungs- und Wärmequellen sind von der Geräterückseite schwingungsentkoppelt anschließbar.

Welche Leistungs- und Effizienzwerte bietet die Wärmepumpe?

Die Wärmepumpe erreicht bei W10/W35 eine Heizleistung von 15,0 kW mit einem COP von 5,5 nach EN 14511. Bei höheren Vorlauftemperaturen sinkt die Leistung auf 14,0 kW (W10/W45) bzw. 13,5 kW (W10/W55) mit entsprechenden COP-Werten von 4,3 und 3,3. Die Energieeffizienzklasse liegt bei Raumheizung Niedertemperatur und Mitteltemperatur jeweils bei A++. Der Schalldruckpegel beträgt 41 dB(A) in 1 m Abstand, der Schallleistungspegel 43 dB(A). Die Wärmepumpe ist mit 2,8 kg des Kältemittels R407C und 1200 cm³ Kältemittelöl FV50S vorbefüllt.

Wie ist das Wasser/Wasser-Modul (BWM) ausgeführt?

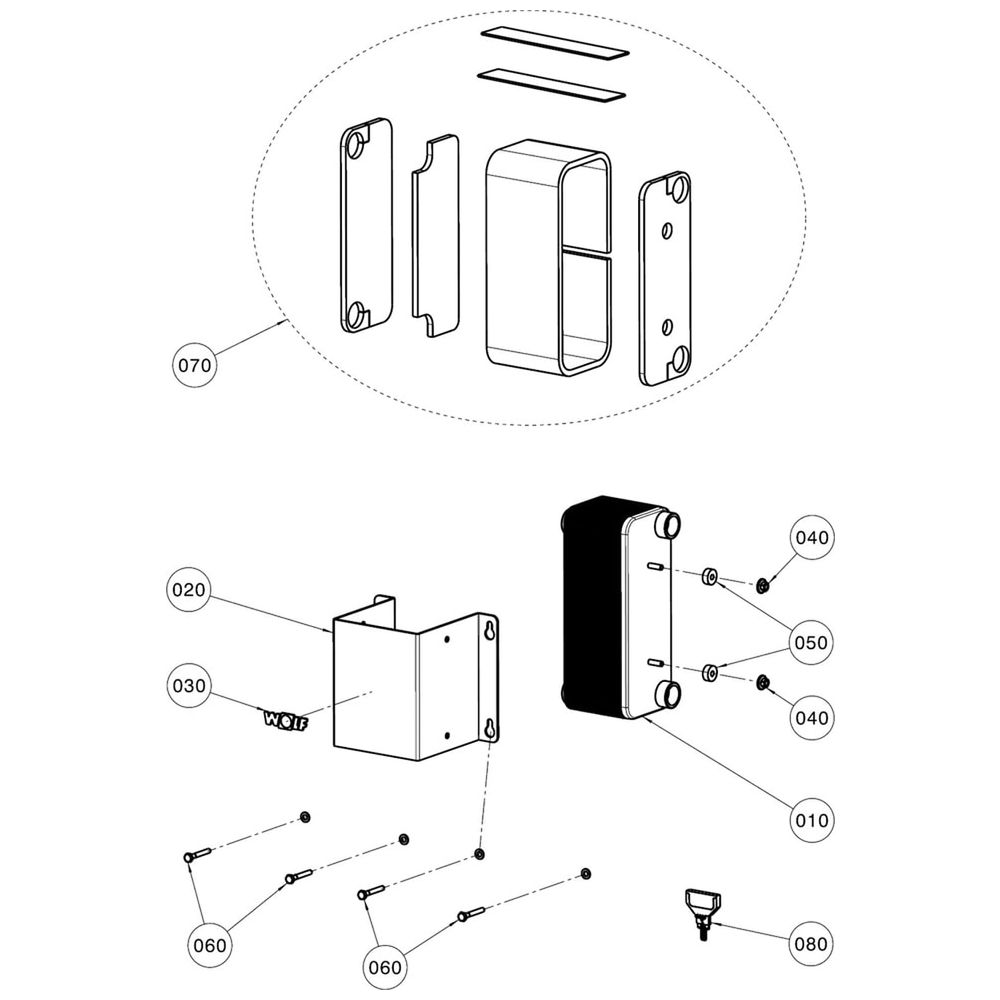

Das Wasser/Wasser-Modul BWM verfügt über einen großen, robusten und korrosionsbeständigen Plattenwärmetauscher aus nickelgelötetem Edelstahl. Es ist diffusionsdicht wärmegedämmt und mit einem pulverbeschichteten Wandhalter ausgestattet, dessen Anschlüsse für Brunnenwasser wählbar ausgerichtet werden können. Das Modul beinhaltet ein Befestigungsset und einen Parameterstecker zur Konfiguration der BWS-1. Ein Temperaturwächter mit Fühler im Soleaustritt der BWS-1 ist ebenfalls integriert. Der direkte Anschluss einer 230 V Brunnenpumpe ist über den Wärmepumpenmanager WPM-1 möglich.

Technische Daten

• Heizleistung (W10/W35): 15,0 kW
• COP (W10/W35) nach EN 14511: 5,5
• Betriebstemperatur Heizkreis: +20 bis +63 °C
• Volumenstrom Heizkreis (nominal 5K): 2050 l/h
• Restförderhöhe Heizkreis bei dT 5K: 480 mbar
• Betriebstemperatur Solekreis: -5 bis +20 °C
• Volumenstrom Solekreis (nominal 4K): 2200 l/h
• Restförderhöhe Solekreis bei dT 4K: 550 mbar
• Schalldruckpegel in 1 m Abstand: 41 dB(A)
• Schallleistungspegel: 43 dB(A)
• Kältemitteltyp: R407C
• Kältemittelfüllmenge: 2,8 kg
• Abmessungen (BxHxT): 600 x 740 x 650 mm
• Gewicht: 169 kg

Die Wolf Wasser-Wasser-Wärmepumpe BWW-1-15 überzeugt durch ihre hohe Effizienz, den robusten Aufbau und die umfangreiche Ausstattung für den monoenergetischen Betrieb. Mit einer Heizleistung von 15 kW bei W10/W35 und einer Energieeffizienzklasse A++ ist sie für die Innenaufstellung in Gebäuden mit Brunnenwasser als Wärmequelle bestens geeignet. Die integrierten Komponenten wie der schallgedämpfte Scroll-Kompressor und das modulierende Elektroheizelement unterstützen eine zuverlässige und flexible Wärmeversorgung.

Lieferumfang

• 1x Wolf Wasser-Wasser-Wärmepumpe BWW-1-15 Inneneinheit
• 1x Wasser/Wasser-Modul BWM
• 1x Wolf Easy Connect System steckerfertiges Anschluss-Set (inkl. Kabel 4m)
• 1x Befestigungsset für BWM
• 1x Parameterstecker zur Konfiguration der BWS-1
