Wolf Anschluss-Set DN 110/160-C93x DN 110 flexibel im Schacht, Abdeckung Edelstahl

Das Wolf Anschluss-Set DN 110/160-C93x ist eine flexible Systemlösung für die Abgasführung in Schächten mit einer Edelstahl-Schachtabdeckung. Es ist für den Nassbetrieb (kondensierend) ausgelegt und eignet sich besonders für Heizungsanlagen, die eine flexible und platzsparende Abgasleitung DN 110 erfordern.

Welche Komponenten sind im Anschluss-Set enthalten?

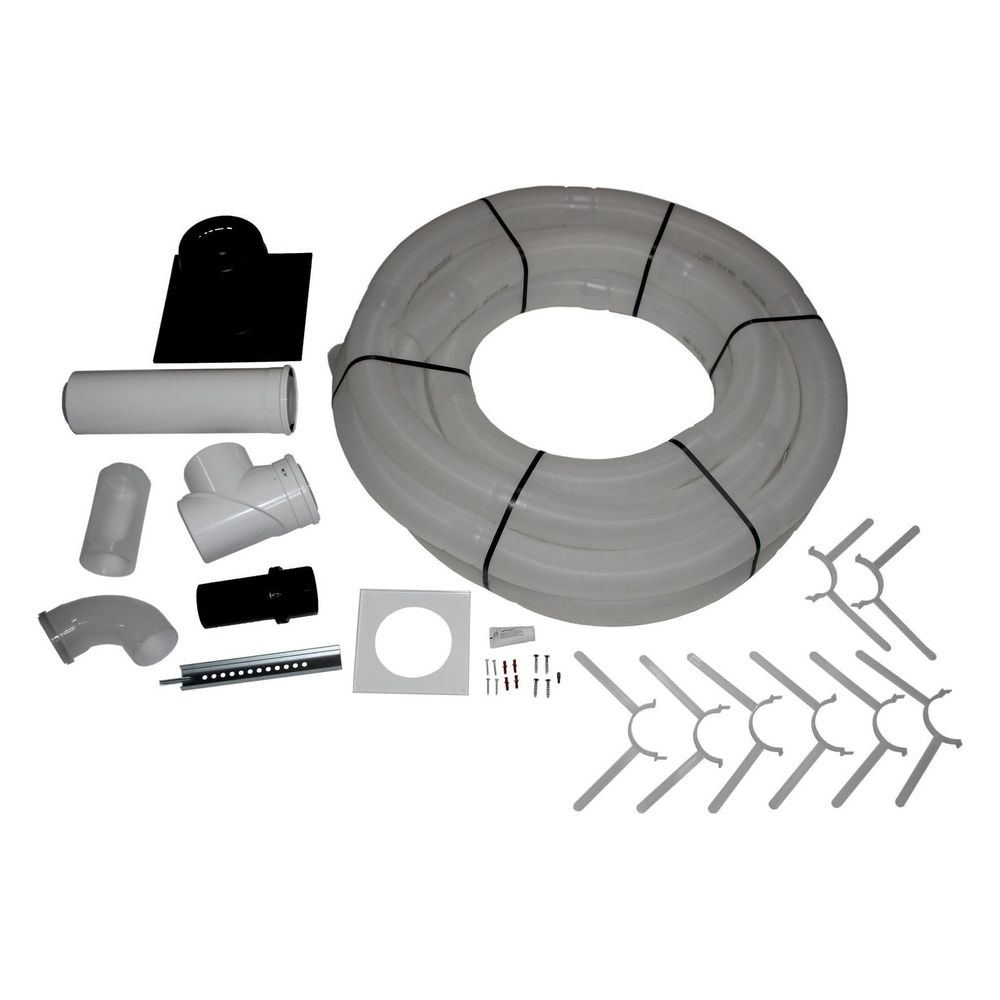

Das Set umfasst ein konzentrisches Revisions-T-Stück mit 87° Winkel, ein konzentrisches Rohrstück von 500 mm Länge, eine Rosette sowie ein flexibles Rohr mit 15 m Länge. Zur Befestigung des flexiblen Rohrs an der Schachtabdeckung ist eine Halterung enthalten. Zusätzlich gehören ein Stützbogen mit 87° Winkel und Auflageschienen, acht Abstandhalter sowie eine Schachtabdeckung aus Edelstahl mit integrierter Luft- und Abgasführung und Mündungsstück zum Lieferumfang. Als Alternative zur Auflageschiene kann ein Abgasrohr entsprechender Länge als Stützvorrichtung verwendet werden.

Aus welchen Materialien besteht das Anschluss-Set und wie ist es konstruiert?

Die Innen- und Außenrohre des flexiblen Abgassystems bestehen aus unbehandeltem Kunststoff. Die Schachtabdeckung ist aus Edelstahl gefertigt, was eine hohe Beständigkeit gegenüber Witterungseinflüssen und Korrosion bietet. Das System ist speziell für den Nassbetrieb ausgelegt und nicht für trockene Betriebsbedingungen geeignet. Die Konstruktion ermöglicht eine flexible Verlegung im Schacht und sorgt für eine sichere Abgasführung.

Welche Anschlussmöglichkeiten und Systemkompatibilitäten sind zu beachten?

Das Anschluss-Set ist für DN110/160 Systeme konzipiert. Bei Anschluss an das System DN60/100 ist eine zusätzliche Reduzierung von DN80/125 auf DN60/100 (Artikelnummer 2651951) erforderlich. Für den Anschluss an das System DN80/125 bei Leistungen bis 24 kW ist ein Übergang von DN60/100 auf DN80/125 (Artikelnummer 2651733) notwendig. Diese Zusatzkomponenten sind nicht im Lieferumfang enthalten und müssen separat beschafft werden.

Technische Daten

• Außendurchmesser: 160 mm
• Material Innenrohr: Kunststoff
• Material Außenrohr: Kunststoff
• Oberflächenschutz Innenrohr: unbehandelt
• Oberflächenschutz Außenrohr: unbehandelt
• Betriebsart: Nass (kondensierend)
• Rohrlänge flexibel: 15 m
• Rohrlänge konzentrisch: 500 mm
• Winkel Revisions-T-Stück: 87° konzentrisch
• Winkel Stützbogen: 87°

Das Wolf Anschluss-Set DN 110/160-C93x bietet eine flexible und robuste Lösung für die Abgasführung in Schachtinstallationen. Die Kombination aus Kunststoffrohren und einer Edelstahl-Schachtabdeckung ermöglicht Langlebigkeit und Anpassungsfähigkeit an verschiedene Heizsysteme. Mit einer Rohrlänge von 15 m und der hochwertigen Schachtabdeckung ist es besonders für kondensierende Betriebsbedingungen geeignet.
