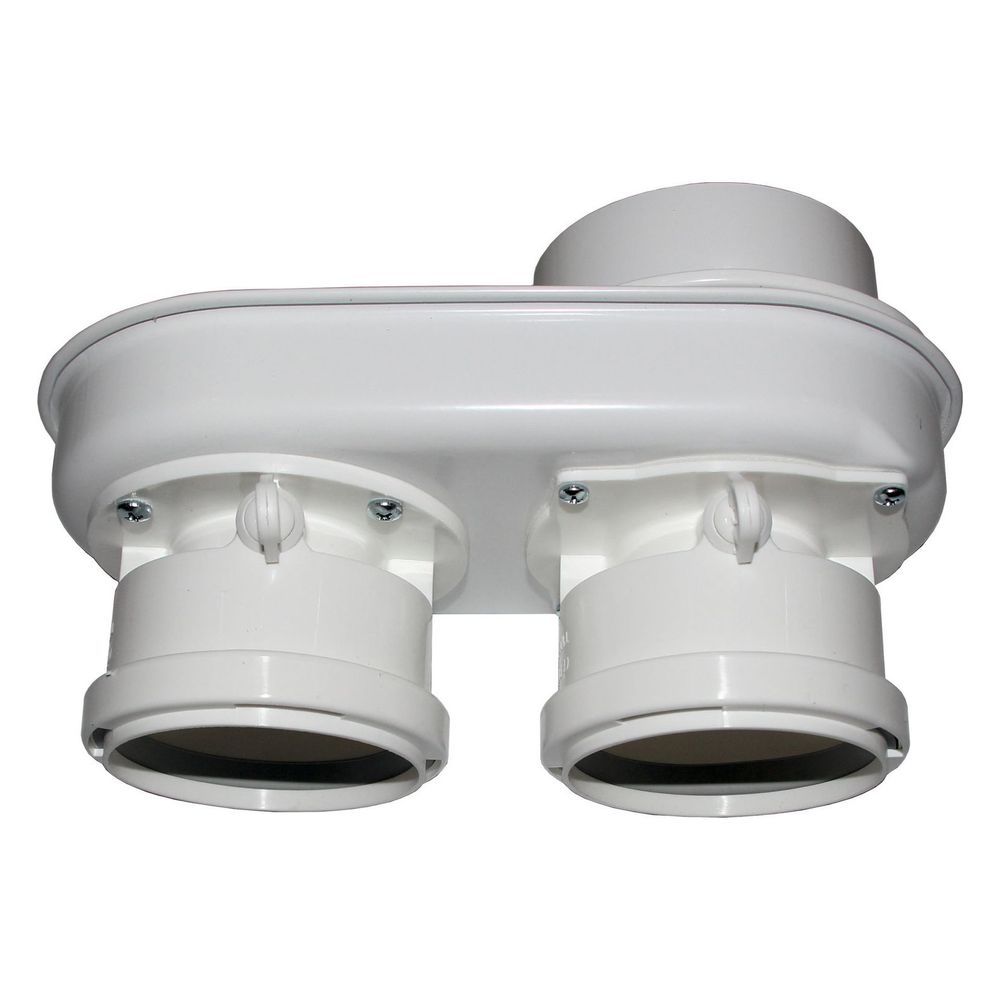

Wolf Anschluss-Adapter C53 DN 60/100x 2x DN 80 Abgasleitung-Schacht und Zuluft-Außenwand
Der Anschluss-Adapter C53 von Wolf ist ein Y-förmiges Verbindungselement für Abgas- und Zuluftleitungen mit den Nennweiten DN 60/100 und 2x DN 80. Er eignet sich zur Verbindung von Abgasleitungen im Schacht mit Zuluftleitungen an der Außenwand und ist speziell für Brennwertgeräte konzipiert. Das Produkt ist für den Dauerbetrieb bei Mediumtemperaturen bis 120 °C ausgelegt und unterstützt den Überdruckbetrieb sowie den Einsatz bei kondensierendem Medium.
Wie ist der Anschluss-Adapter C53 konstruiert?
Der Adapter besteht aus einem Innenrohr aus Polypropylen (PP) mit einer Wanddicke von 1,5 mm und einem beschichteten Außenrohr aus Stahl. Die Verbindung zwischen den Außenrohren erfolgt über eine Muffe mit Abdichtung. Die Oberfläche des Außenrohrs ist weiß (RAL 9016) beschichtet. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die schräg stehende Lippenabdichtung mit einem Lippenring sorgt für eine sichere Verbindung.
Für welche Betriebsbedingungen ist der Adapter geeignet?
Der Anschluss-Adapter ist für den Dauerbetrieb mit Mediumtemperaturen bis zu 120 °C ausgelegt. Er ist für den Überdruckbetrieb geeignet und kann bei kondensierendem Medium eingesetzt werden. Ein Betrieb im Unterdruck- oder trockenen Zustand ist nicht vorgesehen.
Welche Maße und Anschlussgrößen hat der Adapter?
Der Adapter hat eine Gesamtlänge von 107,3 mm. Der Hauptanschluss besitzt die Nennweite DN 60/100 mm, während die beiden Abgänge jeweils DN 80 mm aufweisen. Diese Größen ermöglichen die Verbindung von Abgasleitungen im Schacht mit Zuluftleitungen an der Außenwand, was eine flexible Installation in Heizungsanlagen mit Brennwerttechnik unterstützt.
Technische Daten
- Ausführung: Y-Stück
- Farbe: Weiß (RAL 9016)
- Länge: 107,3 mm
- Max. Mediumtemperatur (Dauerbetrieb): 120 °C
- Material Innenrohr: Polypropylen (PP)
- Material Außenrohr: Stahl, beschichtet
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Wanddicke Innenrohr: 1,5 mm
- Anzahl der Lippen: 1
- Stand der Lippen: schräg
- Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
- Durchmesser Anschluss 1: DN 60/100 mm
- Durchmesser Anschluss 2: 2x DN 80 mm
Der Anschluss-Adapter C53 von Wolf bietet eine zuverlässige Verbindungslösung für Abgas- und Zuluftleitungen in Brennwertanlagen. Mit seiner robusten Materialauswahl und der Eignung für Mediumtemperaturen bis 120 °C unterstützt er eine sichere und langlebige Installation. Die Nennweiten DN 60/100 und 2x DN 80 ermöglichen flexible Anschlussmöglichkeiten für verschiedene Heizungsanlagenkonfigurationen.
Technische Daten
| Hersteller-Warengruppe | Abgassysteme |
| Hersteller-Produktgruppe | Luft-/Abgasführung DN60/100 Brennwert |
| Hersteller-Artikelnummer | 2651734 |
| Hersteller | Wolf |
| Anzahl der Lippen | 1 |
| Artikelnummer | WOLF-2651734 |
| Ausführung | Y-Stück |
| Durchmesser Anschluss 1 | 60/100 mm |
| EAN-13 | 4045013085923 |
| Farbe | weiß |
| Gewicht | 0,936 kg |
| Länge | 107,3 |
| Material Außenrohr | Stahl |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Innenrohr | Kunststoff |
| Max Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Lippenring | ja |
| Mit Spannband | nein |
| Nass (kondensierend) | ja |
| Negativ (Unterdruck) | nein |
| Oberflächenschutz Außenrohr | beschichtet |
| Positiv (Überdruck) | ja |
| Qualitätsklasse Innenrohr | Polypropylen (PP) |
| RAL-Nummer | 9016 |
| Stand der Lippen | schräg |
| Trocken (nicht kondensierend) | nein |
| Verbindung Außenrohr/Außenrohr | Muffe mit Abdichtung |
| Wanddicke Innenrohr | 1,5 |
| WEEE-Nr. | 82558211 |
