Beschreibung
Geberit Mapress Kugelhahn NPW mit Betätigungshebel Außendurchmesser 22mm, 16 bar
Der Geberit Mapress Kugelhahn NPW mit Betätigungshebel dient als zuverlässige Absperrarmatur in Kühl- und Heizungswassersystemen. Er ist für den Einsatz in Installationen mit Geberit Mapress C-Stahl sowie Kupferrohren konzipiert und für Medien mit oder ohne Frostschutzmittel geeignet.
Funktionsweise und Montage
Die Armatur ist mit einem Pressindikator ausgestattet, der eine schnelle Kontrolle der Verpressung ermöglicht. Dank der Eigenschaft unverpresst undicht werden nicht verpresste Verbindungen bei der Druckprüfung sofort erkannt. Die Bedienung erfolgt über einen Handgriff, während die Pressmuffen mit transparenten Schutzstopfen für eine saubere Montage sorgen.
Material und Konstruktion
Das Gehäuse besteht aus Messing CW617N, kombiniert mit einer verchromten Kugel. Die Kugeldichtung aus PTFE und die Spindeldichtung aus EPDM unterstützen die Langlebigkeit der Armatur. Die einteilige Gehäusekonstruktion mit Volldurchgang sorgt für einen optimalen Durchfluss innerhalb des Systems.
Technische Daten
- Nennweite: DN 20
- Rohraußendurchmesser: 22 mm
- Druckstufe: PN 16
- Betriebstemperatur: -20 bis +120 °C
- Kvs-Wert: 28

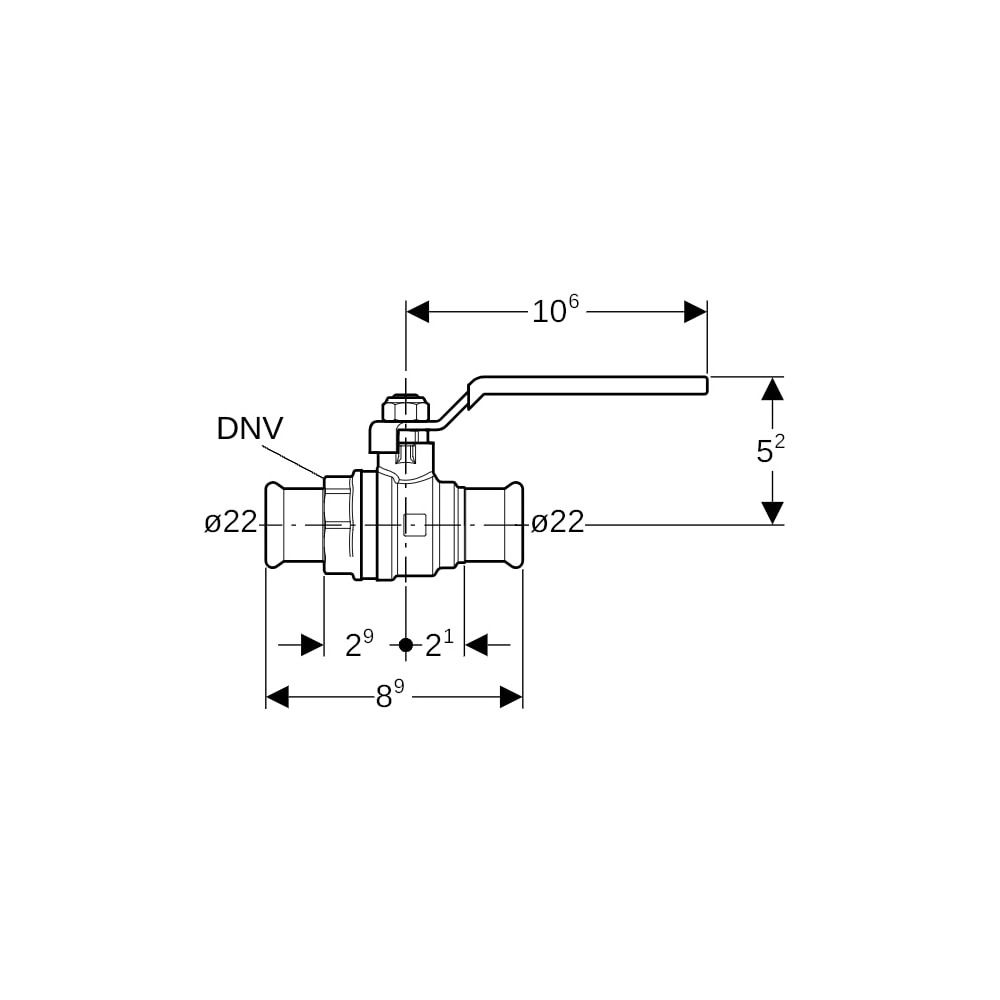

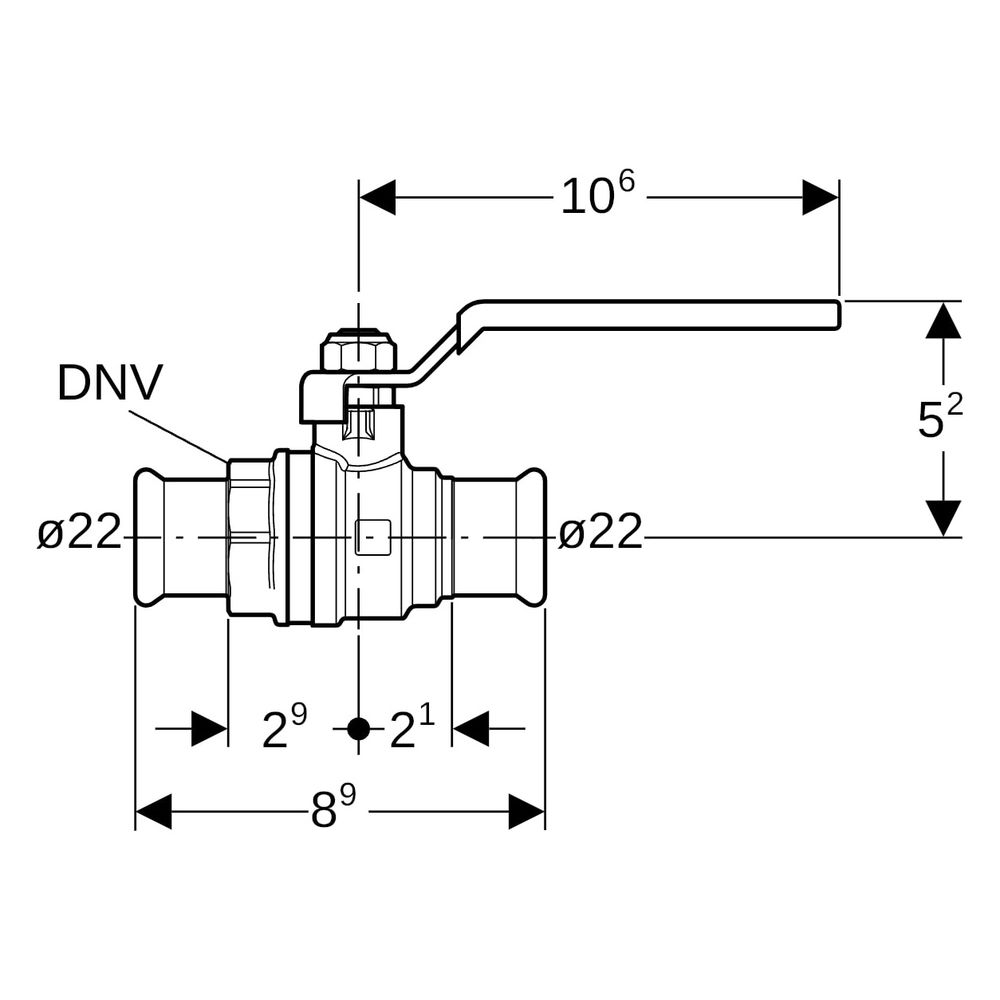

- Länge: 8,9 cm
- Z-Maß: 2,1 cm
Dieser Kugelhahn überzeugt durch seine robuste Bauweise und die Eignung für anspruchsvolle Installationsumgebungen. Mit einer Druckfestigkeit von 16 bar und einem weiten Temperaturbereich von -20 bis +120 °C bietet er eine sichere Lösung für professionelle Versorgungssysteme. Die präzise Abstimmung auf 22 mm Rohraußendurchmesser und die einfache Handhabung machen ihn zu einer effizienten Komponente in der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 94924 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 21 |
| Arbeitslänge Anschluss 2 | 21 |
| Artikelnummer | GEBERIT-94924 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4024723949244 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,368 kg |
| Höhe Handgriff | 52 |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Kvs-Wert | 28 |
| Länge Anschluss 1 | 19,5 |
| Länge Anschluss 2 | 19,5 |
| Länge Handgriff | 106 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | verchromt |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE53108643 |
