Beschreibung

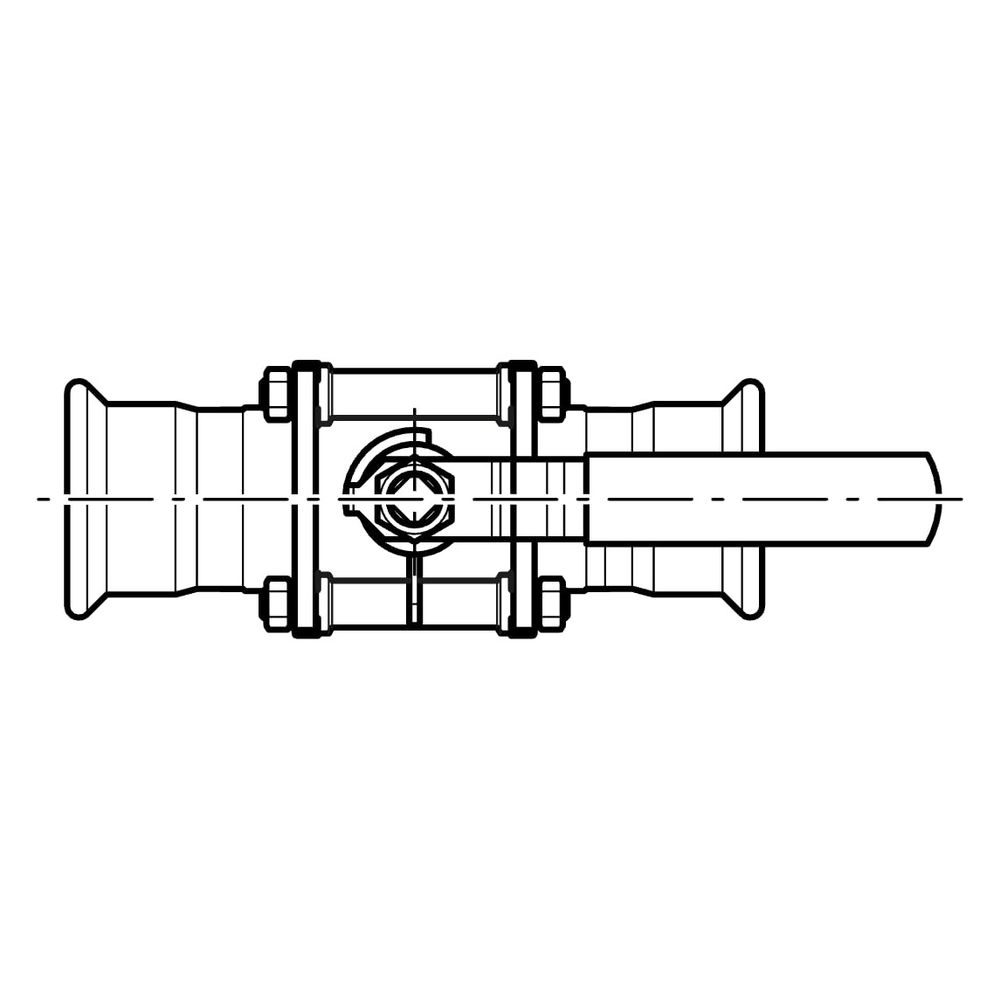

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 35mm, 16 bar
Der Geberit Mapress Kugelhahn aus Edelstahl dient als zuverlässige Absperrarmatur in anspruchsvollen Versorgungssystemen. Die geflanschte Ausführung mit Betätigungshebel eignet sich für Kühl- und Heizungswasser, Fernwärme, Prozesswässer sowie Löschwasser. Mit einer Temperaturbeständigkeit von -20 °C bis +120 °C und einer Druckstufe von PN 16 ist das Bauteil für vielfältige industrielle und gebäudetechnische Anwendungen ausgelegt.
Sichere Installation und Technik
Die Armatur verfügt über beidseitige Pressmuffen mit M-Kontur, die eine effiziente Montage ermöglichen. Ein integrierter Pressindikator signalisiert unverpresste Verbindungen durch Undichtigkeit. Die Spindelabdichtung sowie die Profildichtung von Flansch und Kugel bestehen aus widerstandsfähigem PTFE, während der Dichtring aus schwarzem CIIR gefertigt ist. Die einteilige Gehäusekonstruktion bietet einen Volldurchgang, der einen optimalen Durchfluss sicherstellt.
Robuste Bauweise
Gefertigt aus hochwertigem CrNiMo-Stahl 1.4401, überzeugt der Kugelhahn durch Langlebigkeit und Korrosionsbeständigkeit. Die Bedienung erfolgt komfortabel über einen manuellen Handgriff. Durch die Kombination aus bewährter Pressmuffen-Technik und robuster Materialwahl ist eine dauerhafte Funktionalität in komplexen Rohrleitungssystemen gegeben.
Technische Daten
- Außendurchmesser: 35 mm
- Nennweite: DN 32
- Druckstufe: PN 16
- Werkstoff: Edelstahl 1.4401
- Betriebstemperatur: -20 bis +120 °C
- Kvs-Wert: 48,5
- Länge: 17 cm
- Z-Maß: 5,9 cm
Die Armatur kombiniert eine hohe Betriebssicherheit mit einer einfachen Handhabung. Ausgelegt für einen Betriebsdruck von 16 bar und einen Nenndurchmesser von DN 32, stellt der Kugelhahn eine effiziente Lösung für anspruchsvolle Medienströme dar. Die Verwendung von PTFE-Dichtungen und die integrierte Sicherheitstechnik durch den Pressindikator erleichtern die Wartung und Installation in professionellen Anlagen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 92104 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 59 |
| Arbeitslänge Anschluss 2 | 59 |
| Artikelnummer | GEBERIT-92104 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4024723921042 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 1,491 kg |
| Höhe Handgriff | 75 |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Kvs-Wert | 48,5 |
| Länge Anschluss 1 | 26 |
| Länge Anschluss 2 | 26 |
| Länge Handgriff | 128 |
| Material Kugel | rostfreier Stahl |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Polytetrafluorethylen (PTFE) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 32 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | ohne |
| Rohraußendurchmesser Anschluss 1 | 35 |
| Rohraußendurchmesser Anschluss 2 | 35 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 316 (1.4401) |
| WEEE-Nr. | DE53108643 |
