Beschreibung

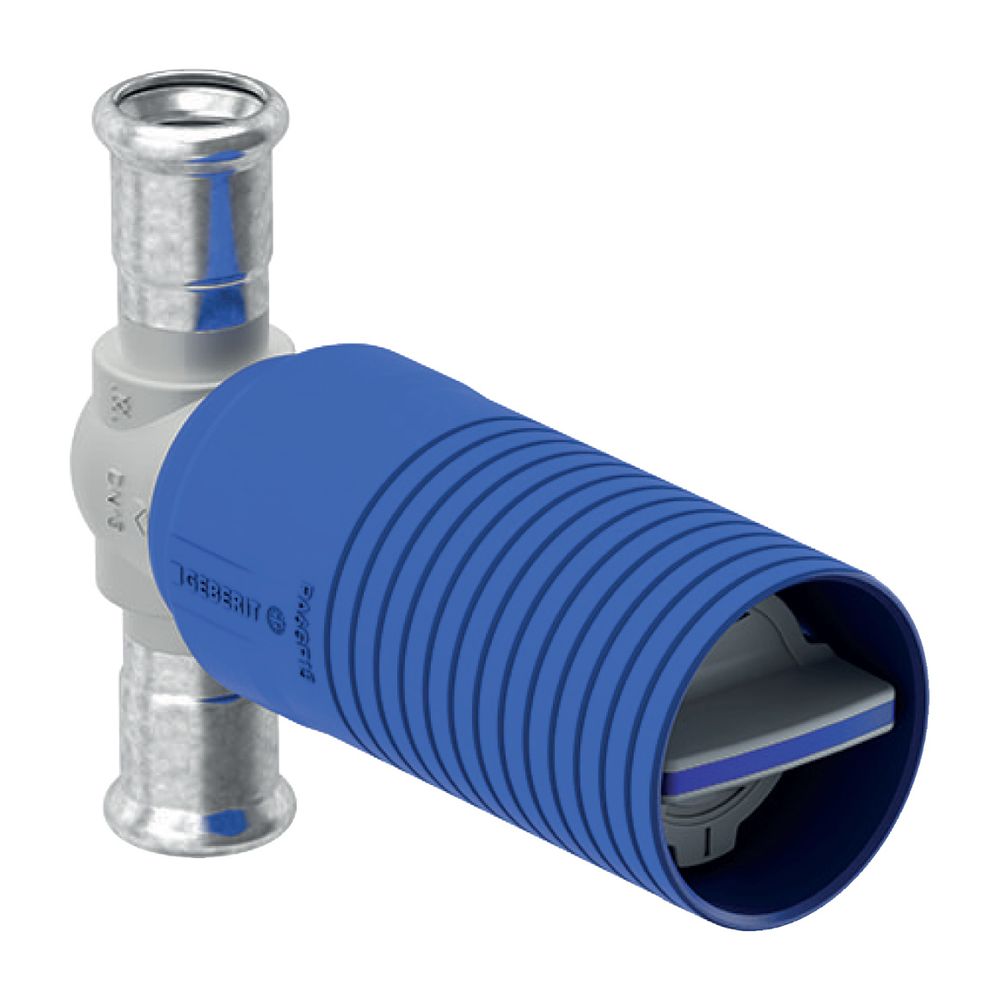

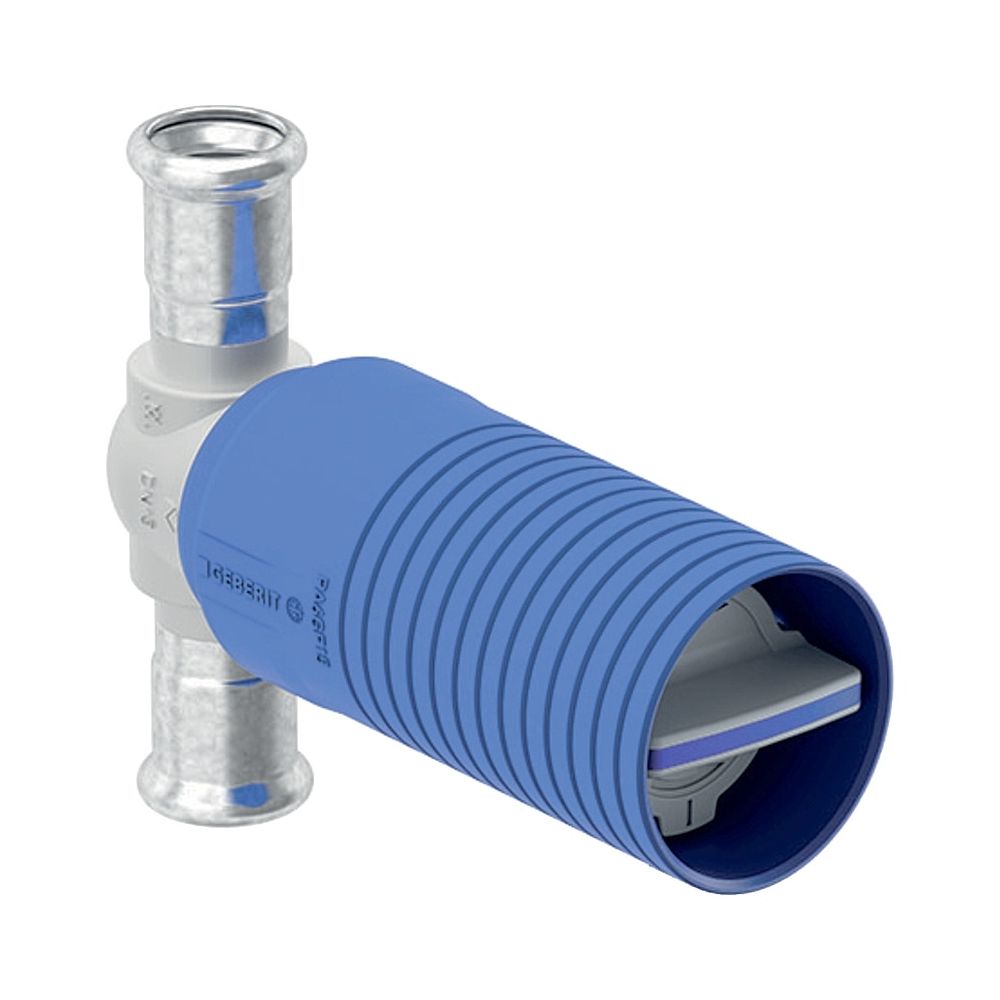

Geberit Mapress Unterputz-Kugelhahn, Außendurchmesser 22mm, 10 bar, 94914
Der Geberit Mapress Unterputz-Kugelhahn ermöglicht eine zuverlässige Absperrung in Trinkwasser-, Heizungs- und Kühlsystemen. Die Armatur aus Edelstahl zeichnet sich durch eine robuste Konstruktion mit Volldurchgang aus und ist für einen Betriebsdruck von 10 bar ausgelegt.
Funktion und Material
Der Kugelhahn ist für den Einsatz in Trinkwasserinstallationen sowie in Kühl- und Heizungskreisläufen konzipiert und mit Frostschutzmitteln kompatibel. Das Gehäuse besteht aus CrNiMo-Stahl 1.4401, während die Kugel aus PPSU gefertigt ist. Die vollständig durchströmte Kugel und der Grundkörper unterstützen einen optimalen Durchfluss. Die Bedienung erfolgt über eine Unterputz-Drehbetätigung, wobei das Oberteil inklusive Kugel und Dichtungen austauschbar ist. Das System ist im unverpressten Zustand undicht, was eine einfache Kontrolle während der Montage ermöglicht.
Technische Daten
- Nenndurchmesser: DN 20
- Rohraußendurchmesser: 22 mm
- Betriebsdruck: 10 bar
- Betriebstemperatur: 0 bis 95 °C
- Werkstoff: Edelstahl 1.4401
- Kvs-Wert: 27

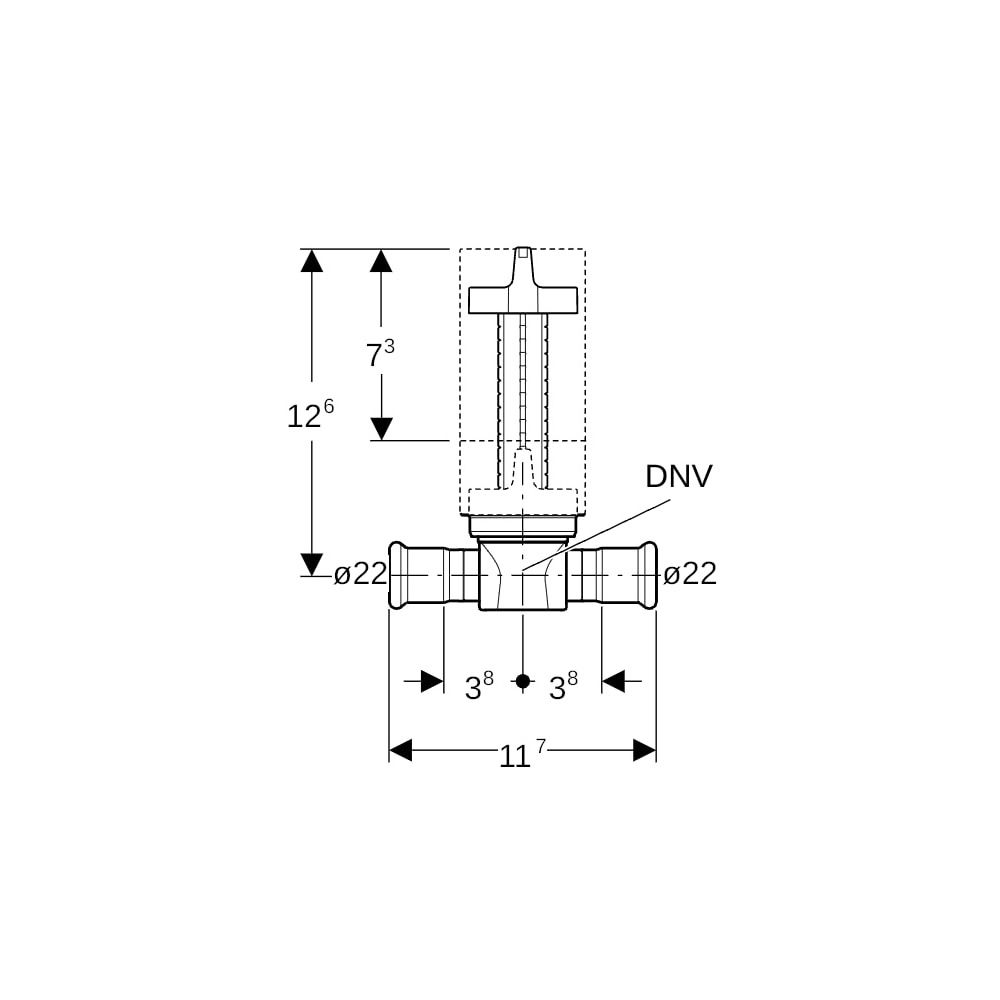

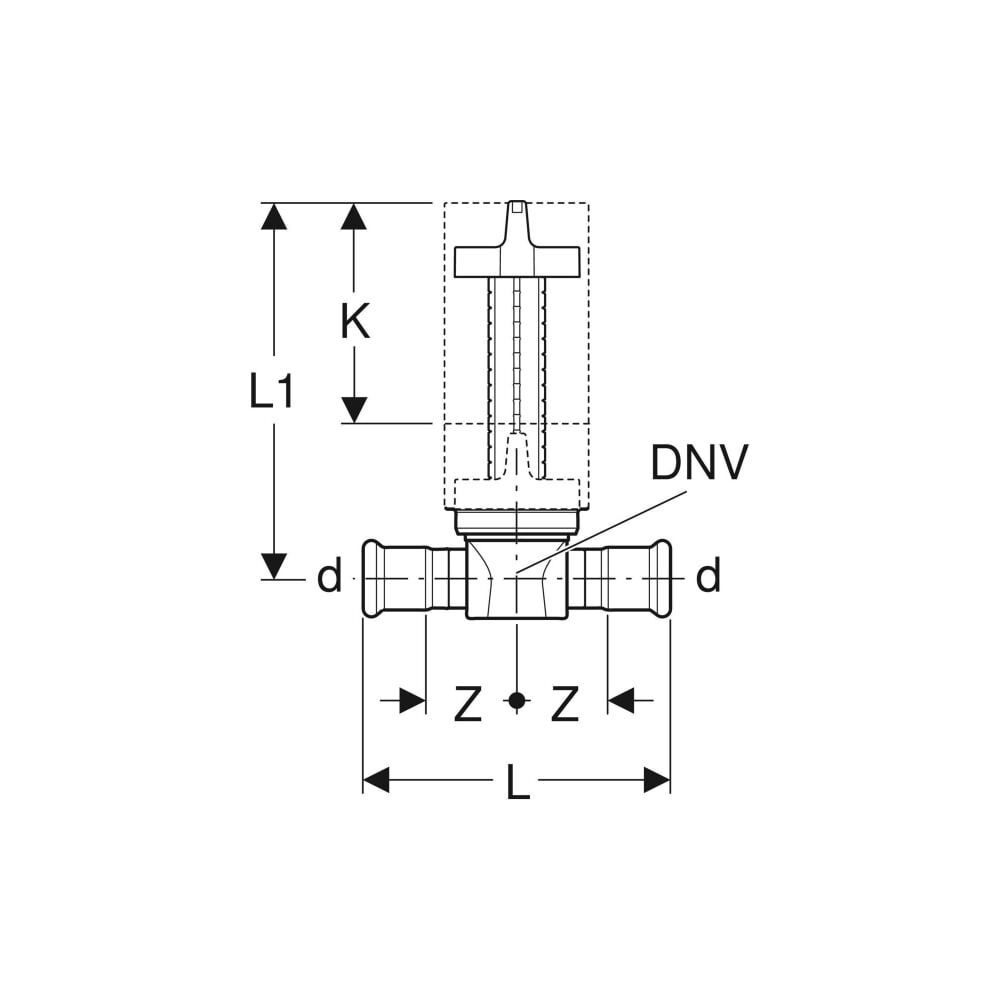

- Länge: 11,7 cm
- Z-Maß: 3,8 cm
Durch die Kombination aus langlebigem Edelstahl und der Unterputz-Bauweise eignet sich diese Armatur für eine dauerhafte Installation. Mit einem Nenndurchmesser von DN 20 und einem Außendurchmesser von 22 mm bietet der Kugelhahn eine hohe Durchflusskapazität. Die Temperaturbeständigkeit bis 95 °C und die Trinkwasserkonformität machen ihn zu einer vielseitigen Lösung für Versorgungssysteme.

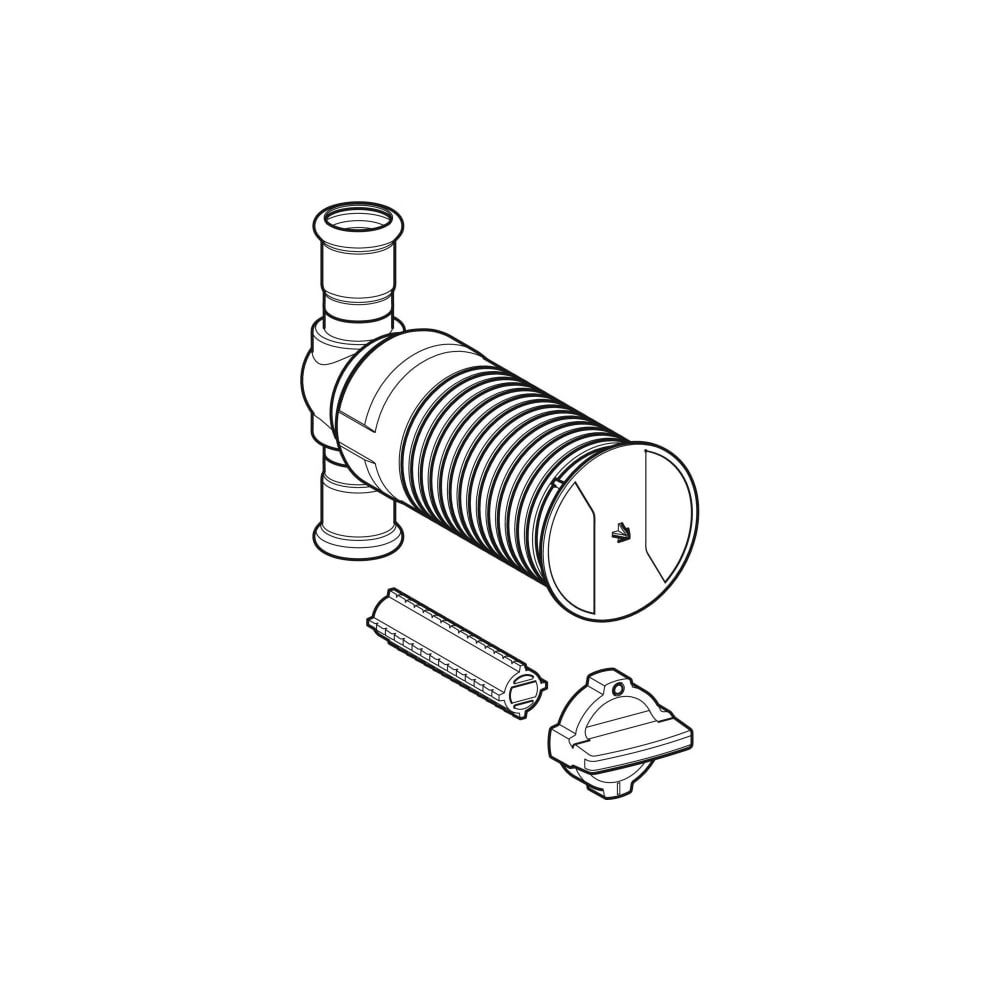

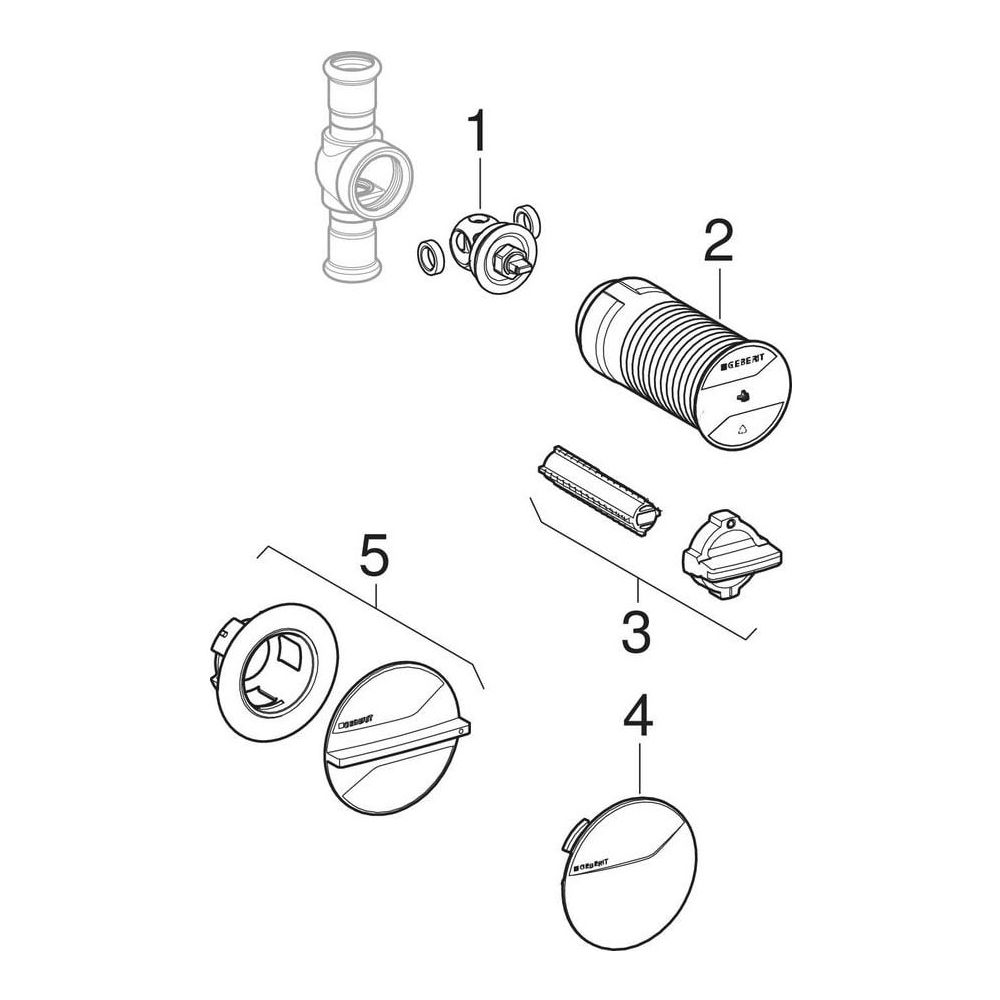

Lieferumfang
- 1x Geberit Mapress Unterputz-Kugelhahn
- 1x UP-Drehbetätigung
- 1x Spindelverlängerung
- 1x Bauschutz rund
- 1x Bauschutzstopfen mit Markierspitze
- 1x Abdeckrosette Edelstahl
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 94914 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 38 |
| Arbeitslänge Anschluss 2 | 38 |
| Artikelnummer | GEBERIT-94914 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 10 |
| Druckstufe Flansch | PN 10 |
| EAN-13 | 4025410541789 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,492 kg |
| Höhe Handgriff | 126 |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Kvs-Wert | 27 |
| Länge Anschluss 1 | 20,5 |
| Länge Anschluss 2 | 20,5 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | ohne |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Trinkwasserkonform nach UBA | Ja |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 316 (1.4401) |
| WEEE-Nr. | DE53108643 |
