Geberit Mapress Edelstahl Anschlusswinkel 90 Grad abgesetzt, Lochkreis 50mm, Gas D 28mm, Rp 3/4", Länge 6,5cm

Dieser abgesetzte 90-Grad-Anschlusswinkel aus Edelstahl dient der sicheren Rohrleitungsführung in Gasinstallationen. Er ist für den Einsatz mit Natur- und Flüssiggasen optimiert und zeichnet sich durch eine robuste Materialqualität sowie eine effiziente Montagekontrolle aus.

Zuverlässige Verbindungstechnik

Das Bauteil besteht aus hochwertigem CrNiMo-Stahl 1.4401 und ist für den Einsatz in professionellen Versorgungssystemen ausgelegt. Zur Erhöhung der Montagesicherheit verfügt das System über eine Unverpresst-undicht-Funktion sowie einen Pressindikator, der eine korrekte Verpressung anzeigt. Die gelbe Kennzeichnung und der gelbe Schutzstopfen an der Pressmuffe ermöglichen eine eindeutige Identifikation für Gasanwendungen.

Montage und Anwendung

Der Winkel ist für einen Rohraußendurchmesser von 28 mm ausgelegt und verfügt über ein zylindrisches Innengewinde von 3/4 Zoll. Die Befestigung erfolgt über zwei Punkte mit einem Lochkreis von 50 mm. Der integrierte Dichtring aus HNBR ist speziell auf die Anforderungen von Gasmedien abgestimmt und für einen Betriebstemperaturbereich von 0 bis 70 °C geeignet.

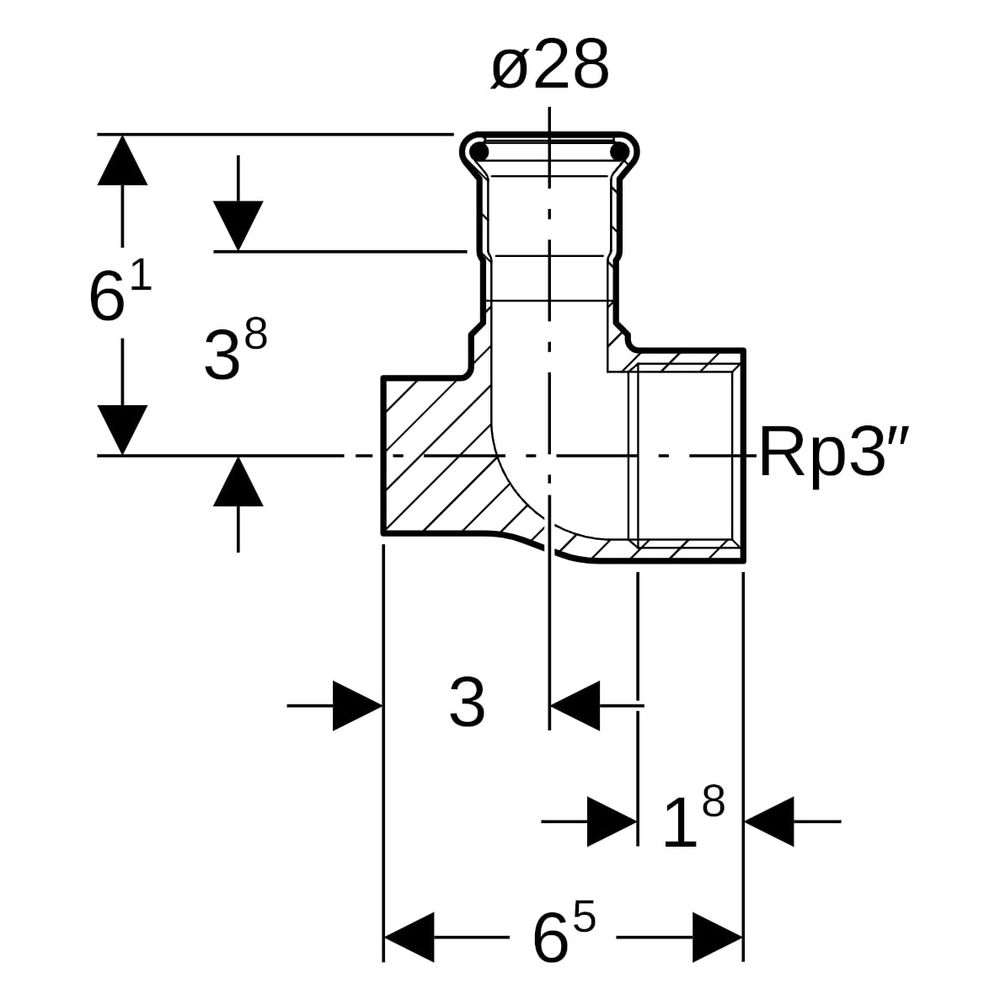

Die Konstruktion aus rostfreiem Edelstahl sorgt für eine langlebige Installation. Durch die Kombination aus dem 90-Grad-Winkel, dem 28 mm Außendurchmesser und dem 3/4 Zoll Innengewinde eignet sich das Bauteil ideal für eine präzise und sichere Rohrverbindung. Die Einbaulänge ab Wandplatte beträgt 6,5 cm, während das Bauteilmaß (L) 6,1 cm umfasst.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Rohraußendurchmesser: 28 mm
• Innengewinde: 3/4 Zoll
• Winkel: 90 °
• Lochkreis: 50 mm
• Länge (L): 6,1 cm
• Länge ab Wandplatte: 6,5 cm
• Mediumtemperatur: 0 - 70 °C
• Anschluss: Pressmuffe
