Beschreibung
Geberit Mepla Kugelhahn mit Außengewinde, Betätigungshebel CW617N, D 20mm, R 3/4", PN 10 bar
Dieser Kugelhahn aus Messing CW617N ermöglicht eine zuverlässige Absperrung in Versorgungsleitungen für Heizungs- und Kühlwasser. Das Bauteil ist für den Einsatz mit und ohne Frostschutzmittel geeignet und zeichnet sich durch eine einteilige Gehäusekonstruktion mit Volldurchgang aus.
Funktion und Konstruktion
Die Armatur ist mit einem Betätigungshebel ausgestattet, der eine einfache manuelle Steuerung erlaubt. Die Kugel besteht aus PPSU, während die Spindeldichtung aus EPDM gefertigt ist. Ein besonderes Merkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, was die Sicherheit bei der Montage erhöht. Das Oberteil ist bei Bedarf austauschbar, was die Wartung der Installation erleichtert.

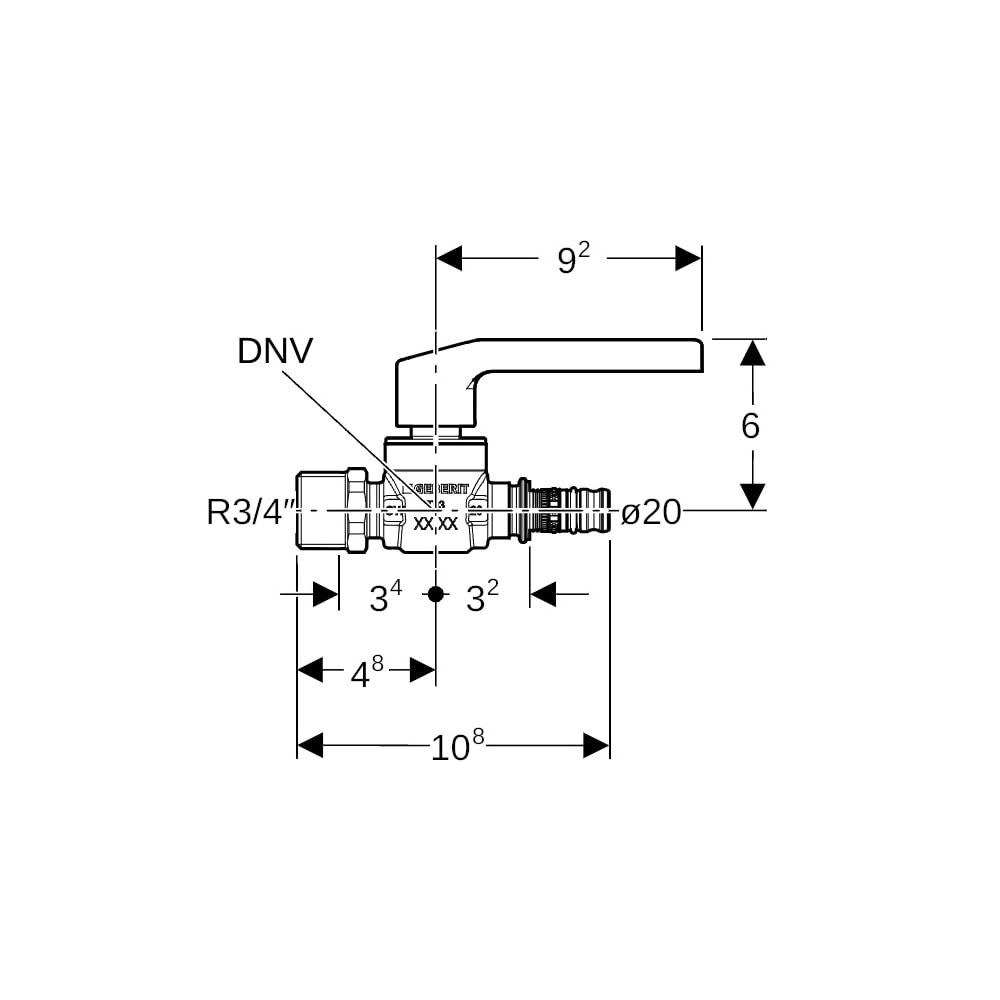

Technische Daten
- Nenndurchmesser: DN 15
- Rohraußendurchmesser: 20 mm
- Anschluss: R 3/4 Zoll Außengewinde
- Druckstufe: PN 10 bar
- Betriebstemperatur: 0 bis 80 °C
- Kvs-Wert: 7,5
- Länge: 10,8 cm
- Höhe: 4,8 cm
- Z-Maß: 3,2 cm
Durch die hochwertige Materialwahl und die Trinkwasserkonformität gemäß UBA bietet dieses Bauteil eine langlebige Lösung für professionelle Installationen. Mit einem Nenndurchmesser von DN 15 und einem Anschluss von R 3/4 Zoll ist der Kugelhahn für einen Betriebsdruck von bis zu 10 bar ausgelegt und deckt einen Temperaturbereich bis 80 °C ab.
Lieferumfang
- 1x Kugelhahn mit Außengewinde
- 1x Farbmarkierungen (rot, blau, grün)
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Roharmaturen |
| Hersteller-Artikelnummer | 612063002 |
| Hersteller | Geberit |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 32 |
| Arbeitslänge Anschluss 2 | 32 |
| Artikelnummer | GEBERIT-612063002 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 10 |
| Druckstufe Flansch | PN 10 |
| EAN-13 | 4025410737298 |
| Fettfrei | nein |
| Feuersicher | nein |
| Gehäusekonstruktion | 1-teilig |
| Gewicht | 0,303 kg |
| Höhe Handgriff | 60 |
| Kvs-Wert | 7,5 |
| Länge Anschluss 1 | 14 |
| Länge Anschluss 2 | 28 |
| Länge Handgriff | 92 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | ohne |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Trinkwasserkonform nach UBA | Ja |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE53108643 |
