Beschreibung

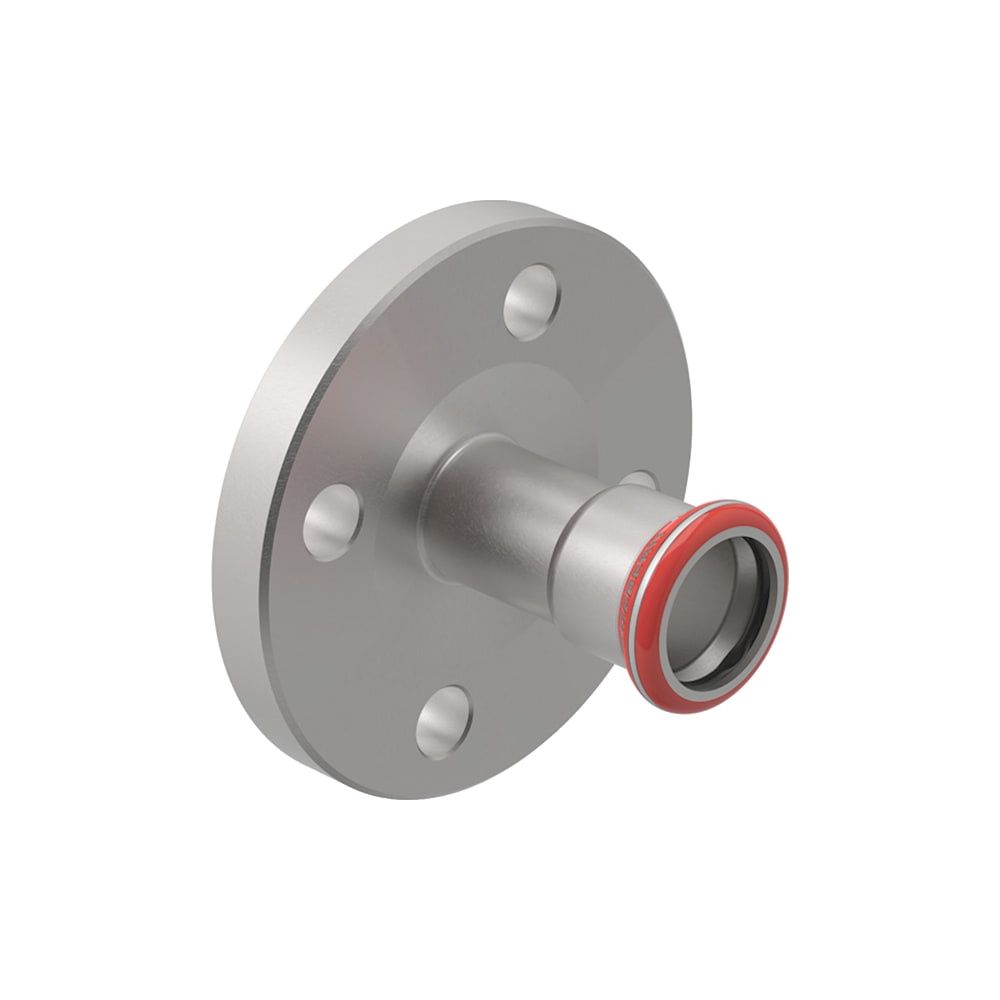

Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 42mm, DN 40
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flansch nach EN 1092-1 und ist für einen Betriebsdruck von PN 6 ausgelegt.
Zuverlässige Verbindungstechnik
Die Komponente besteht aus unlegiertem Stahl (1.0034 E195). Zur Erhöhung der Sicherheit bei der Installation verfügt das Bauteil über einen Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein. Der integrierte Dichtring aus CIIR sorgt für eine Abdichtung. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Die galvanisch verzinkte Oberfläche schützt das Material vor äußeren Einflüssen. Die Ausführung als Form B1 mit erhöhter Dichtleiste ermöglicht eine normgerechte Montage und Stabilität der Flanschverbindung.
Technische Daten
- Nennweite: DN 40
- Außendurchmesser: 42 mm
- Druckstufe: PN 6
- Werkstoff: Stahl unlegiert 1.0034
- Flansch-Lochkreisdurchmesser: 100 mm
- Anzahl Schrauben: 4 St.
- Länge: 7,5 cm
- Dichtungsmaterial: CIIR
Der Flansch ermöglicht eine fachgerechte Integration in Rohrleitungssysteme. Mit einem Außendurchmesser von 42 mm und einer Nennweite von DN 40 ist das Bauteil präzise auf Anforderungen in der Versorgungstechnik abgestimmt. Die Kombination aus Pressmuffe und Flanschverbindung bei einem Betriebsdruck von PN 6 sorgt für eine stabile und sichere Leitungsführung.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23747 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 45 |
| Artikelnummer | GEBERIT-23747 |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4024723237471 |
| Form | gerade |
| Gewicht | 1,332 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 75 |
| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 14 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 42 |
| Rohraußendurchmesser Anschluss 2 | 130 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
